Baku Flame Towers w Baku, Azerbejdżan

Projekt klienta

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

Statyka i konstrukcja Projektowanie elewacji i analizy konstrukcyjne
Werner Sobek Stuttgart GmbH & Co.KG, Stuttgart, Niemcy
www.wernersobek.de
projekt architektoniczny HOK Architects
Londyn, Wielka Brytania
www.hok.com

Wymiary podane poniżej odnoszą się do jednej z trzech iglic.

Długość: ok. 35 m | Szerokość: ok. 34 m | Wysokość: ok. 30 m
Liczba węzłów: 772 | Członkowie: 981 | Elementy skończone: 981 | Materiały: 2 | Przekroje: 9

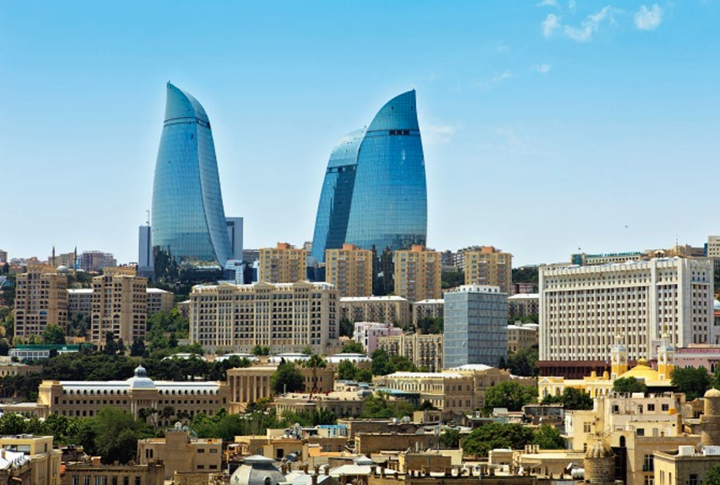

Od 2012 roku w stolicy Azerbejdżanu w Baku można oglądać imponujący kompleks wieżowców Baku Flame Towers. Konstrukcja składa się z trzech wież w kształcie płomienia o max. Wysokość 190 metrów. Kształt płomienia został przyjęty przez HOK Architekci, ponieważ pożar ma ogromne znaczenie dla miasta ze względu na dużą liczbę szybów naftowych w regionie.

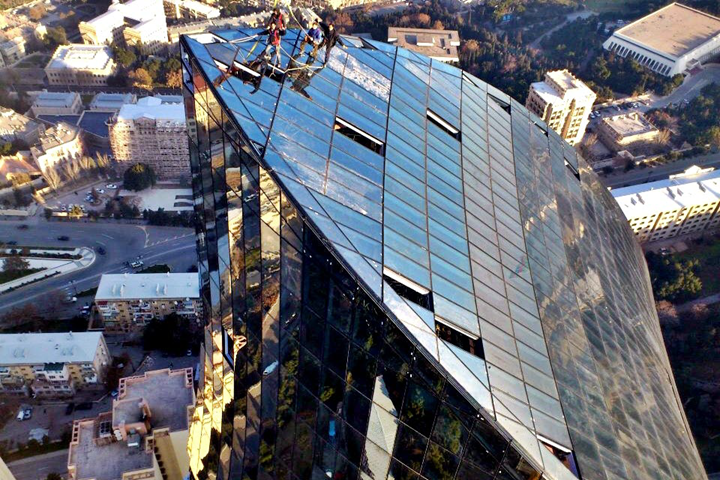

W tym projekcie klient firmy Dlubal, Werner Sobek Stuttgart, był odpowiedzialny za dołączone stalowe iglice oraz spektakularną fasadę.

Konstrukcja nośna iglic

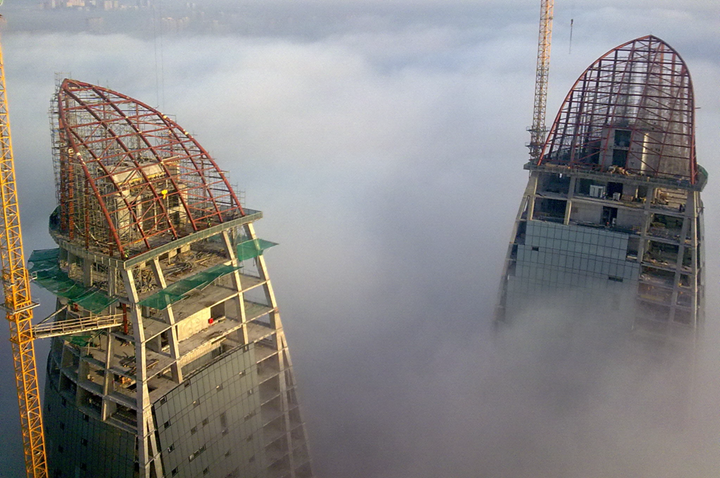

Główne konstrukcje trzech wież wykonane są z betonu zbrojonego. Najwyższe piętra wież wykonane są z filigranowych konstrukcji stalowych ze względu na specjalne zastosowania na dużą skalę.

Podstawowa konstrukcja iglic składa się z przestrzennej ramy z trzema zawiasami z rur okrągłych d = 610 mm. Zgodnie z podaną geometrią były one dostarczane zakrzywione na placu budowy w postaci krzywej 2 - osiowej i zgrzewane na miejscu na styku.

Aby zredukować odkształcenia konstrukcji o wysokości 30 m, pionowe boczne stalowe kolumny zostały sztywno połączone z ramą. Dla tych kolumn wybrano specjalny trójkątny przekrój składający się z płyt kontrolnych i prętów okrągłych, aby zapewnić możliwie najszerszy widok. Przekrój ten został zamodelowany w programie SHAPE-THIN, a następnie zaimportowany do programu RFEM.

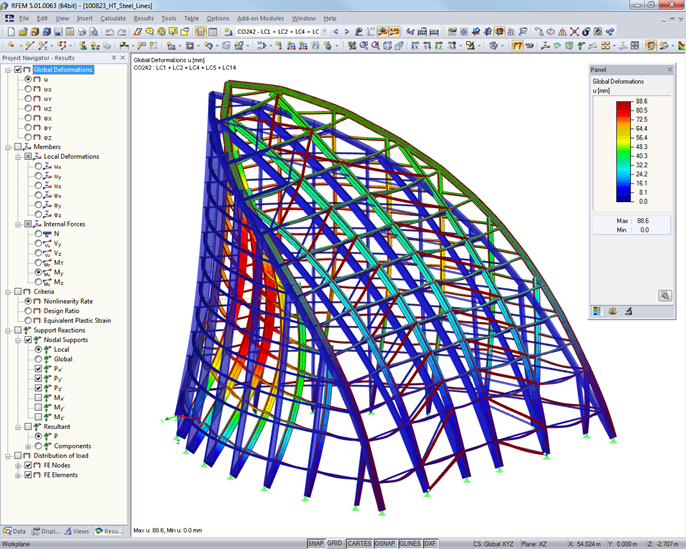

Obciążenia wiatrem dla obliczeń, które zostały określone w raporcie wiatru, miały bardzo wysokie wartości 7 kN/m². W związku z tym na zakrzywionej tylnej stronie konstrukcji stalowych konieczne były dodatkowe przekątne w celu zmniejszenia całkowitego odkształcenia na szczycie wieży do wymaganych 90 mm.

Ze względu na ścisłą współpracę planistów technicznych na bardzo wczesnym etapie, planowanie mogło zostać przeprowadzone z powodzeniem i na czas.
