Rozšíření a přestavba komplexu „Terma Bania“ v obci Białka Tatrzańska, Polsko

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

Při návrhu tohoto projektu se uplatnila technologie BIM. Výměna dokumentace probíhala prostřednictvím souborů IFC. Model objektu byl nejdříve vytvořen v programu REVIT a následně exportován do programu RFEM, v němž byla zadána zatížení a proveden kompletní statický výpočet a posouzení.

Statický výpočet GSBK
Krakov, Polsko
gsbk.pl
Architektonický návrh ETC Architekci
www.etca.com.pl
Investor Akvapark „Terma Bania“
www.termabania.pl

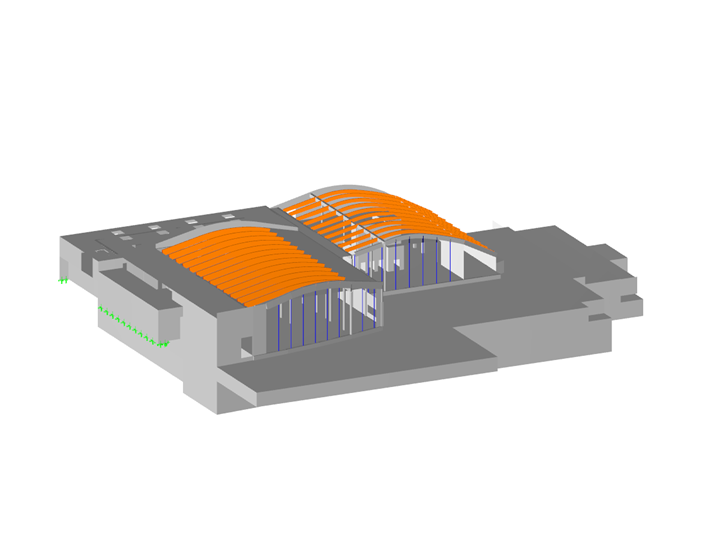

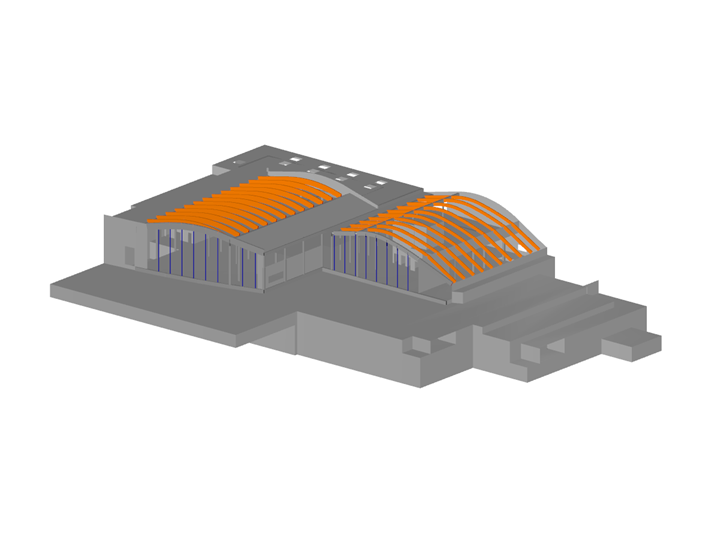

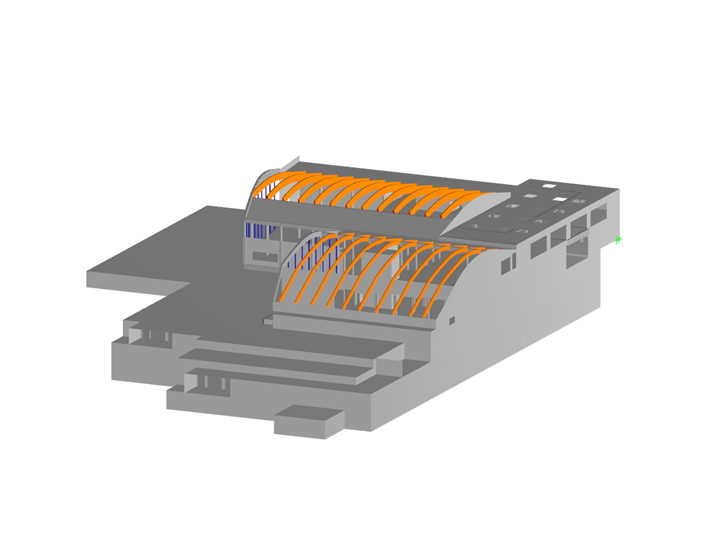

Model

Konstrukce

Komplex stávajícího akvaparku byl při přestavbě rozšířen o rekreační a stravovací zařízení. Budova byla navržena jako železobetonová monolitická desková konstrukce se sloupy. Vzdálenost mezi podpěrnými sloupy v podzemí činí 6 m x 7,5 m, zatímco nad zemí odpovídá rozpětí střešního nosníku. Boční tuhost objektu zajišťují dvě schodiště a výtahové šachty. Železobetonové prvky byly navrženy v přídavných modulech RF-CONCRETE programu RFEM.

S ohledem na terénní podmínky a také v návaznosti na stávající budovu byla zvolena oblouková střecha. Cílem návrhu bylo rovněž minimalizovat počet podpor v přízemí a v suterénu. Střešní konstrukce se proto skládá z obloukových nosníků z lepeného lamelového dřeva GL28h s rozpětím buď 16,50m nebo 22,50m. Střešní nosníky jsou na koncích kloubově uloženy a jsou podepřeny železobetonovými nosníky. Pro posouzení prvků z lepeného lamelového dřeva byl zvolen přídavný modul RF-TIMBER Pro.

S ohledem na požadavky, které byly kladeny na vzhled budovy, byla na jižní straně navržena skleněná fasáda. Jako nosné prvky slouží ocelové sloupy. Střešní konstrukce je v rovině skleněné fasády zakončena železobetonovým nosníkem se dvěma poloměry zakřivení (svislým a vodorovným). Železobetonový nosník byl modelován jako řada jednosegmentových nosníků. Tato řada pak byla posouzena v přídavném modulu RF-Concrete Members jako sada prutů, zatímco ocelové sloupy fasády byly posouzeny v přídavném modulu RF-STEEL Members.

I když se budova skládá z různých materiálů (ocel, železobeton, lepené lamelové dřevo), analýzu a návrh bylo možné provést v jediném programu RFEM a jeho přídavných modulech. Program RFEM umožňoval provádět úpravy konstrukce i zatížení, což proces návrhu výrazně urychlilo.

Umístění projektu

Białka Tatrzańska, Polsko

Klíčová slova

Železobetonové konstrukce RF-CONCRETE RF-TIMBER Pro
