Rozbudowa i przebudowa obiektu "Terma Bania" w Białce Tatrzańskiej
Projekt klienta
Projektowany obiekt jest wykonywany w technologii BIM. Wymiana dokumentacji odbywa się za pomocą plików IFC. Na w/w potrzeby model obiektu został wykonany w programie REVIT i następnie eksportowany do programu RFEM, gdzie został zadane obciążenia i przeprowadzone obliczenia i wymiarowanie elementów.
| Obliczenia konstrukcyjne |
GSBK Kraków, Polska https://gsbk.pl/ |
| Architekt |
ETC Architekci http://www.etca.com.pl/ |
| Inwestor |
Park Wodny „Terma Bania” https://www.termabania.pl/ |

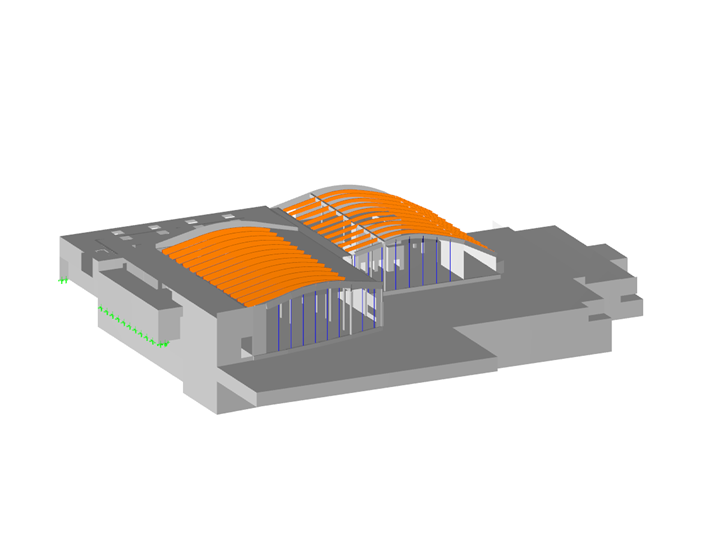

Model
Konstrukcja

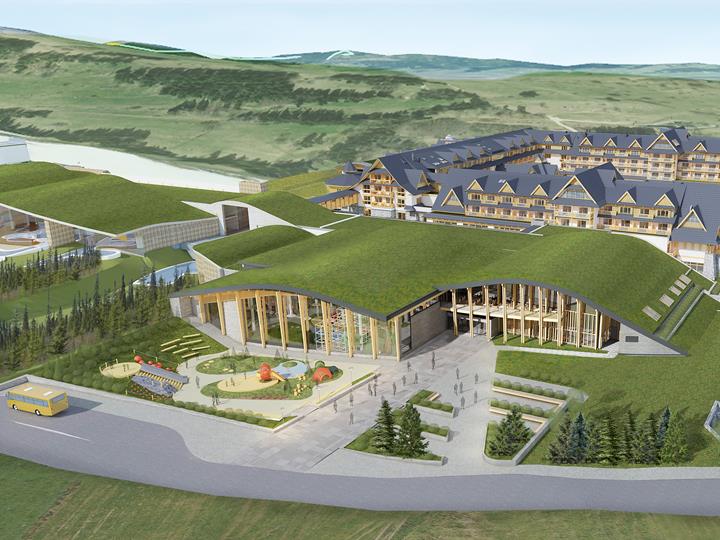

Nowoprojektowany obiekt stanowi rozbudowę istniejącego Parku Wodnego „Terma Bania” o część rekreacyjno – gastronomiczną. Budynek został zaprojektowany jako żelbetowa, monolityczna konstrukcja płytowo – słupowa o dominującym rozstawie słupów w części podziemnej 6.0 x 7.5m, a w części nadziemnej o rozstawie odpowiadającym rozpiętości dźwigarów dachowych. Sztywność przestrzenną budynku zapewniają dwie klatki schodowe z trzonami windowymi. Do wymiarowania elementów żelbetowych użyto modułu RF-CONCRETE.

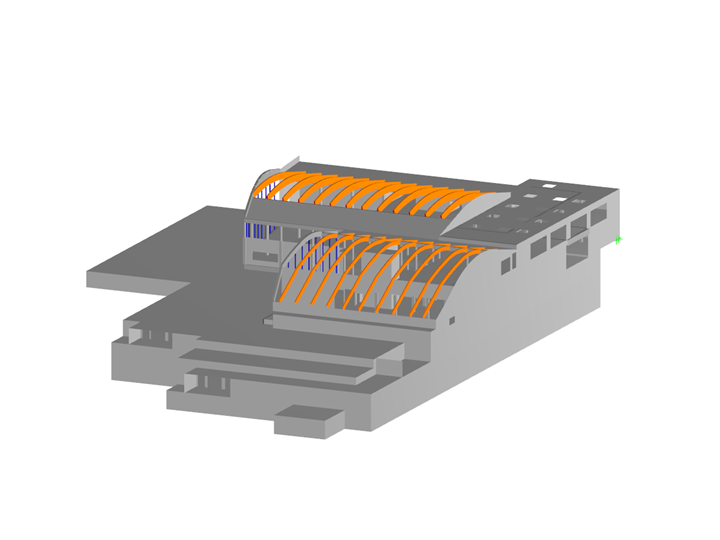

Ze względu na uwarunkowania terenu i kontynuację obecnej pierzei konieczne było zaprojektowanie przekrycia dachowego w formie łukowej. Ze względu na planowaną funkcję obiektu należało zminimalizować ilość podpór na poziomie 0 i +1. W związku z czym zdecydowano się na zaprojektowanie konstrukcji dachu w postaci łukowych dźwigarów z drewna klejonego GL28h o dwóch rozpiętościach 16.50m i 22.50m. Dźwigary dachowe zostały oparte przegubowo na belkach żelbetowych. Do wymiarowania elementów z drewna klejonego użyto modułu RF-TIMBER Pro.
Ze względu na ekspozycję obiektu, od strony południowej zaprojektowano fasadę szklaną. Jako element nośny zaprojektowano słupki stalowe. Zwieńczeniem konstrukcji dachu w płaszczyźnie fasady szklanej jest belka żelbetowa, o dwóch promieniach krzywizny (pionowym i poziomym), do której zostały dodatkowo podwieszone słupki stalowe elewacji. Belka żelbetowa została zamodelowana za pomocą pojedynczych, odcinkowych belek żelbetowych, a zwymiarowana za pomocą modułu RF-Concrete Members jako zbiór prętów, a słupki stalowe elewacji za pomocą modułu RF-Steel Members.
Dla obiektu o zróżnicowanych materiałach konstrukcyjnych (stal, żelbet, drewno klejone) wykonanie obliczeń w pakiecie RFEM usprawniło pracę nad analizą statyczną. Zmiany w konstrukcji obiektu, obciążeń są przeprowadzane w jednym miejscu co znacznie przyspieszyło pracę.
Lokalizacja projektu
Białka Tatrzańska, PolskaSłowa kluczowe
konstrukcja betonowa RF-CONCRETE RF-TIMBER Pro
