Extension du parc aquatique Terma Bania à Białka Tatrzańska, Pologne
Projet Client
Ce projet a été mené selon la méthode BIM. Les informations et les données ont pu être échangées à l'aide de fichiers IFC. Le modèle a ainsi été créé dans REVIT, puis exporté vers RFEM afin de définir les charges, dimensionner les éléments et effectuer les calculs requis.
Bureau d'études |
GSBK Cracovie, Pologne www.gsbk.pl |
Architecture |
ETC Architekci www.etca.com.pl |
Maître d'ouvrage |
Parc aquatique « Terma Bania » www.termabania. |

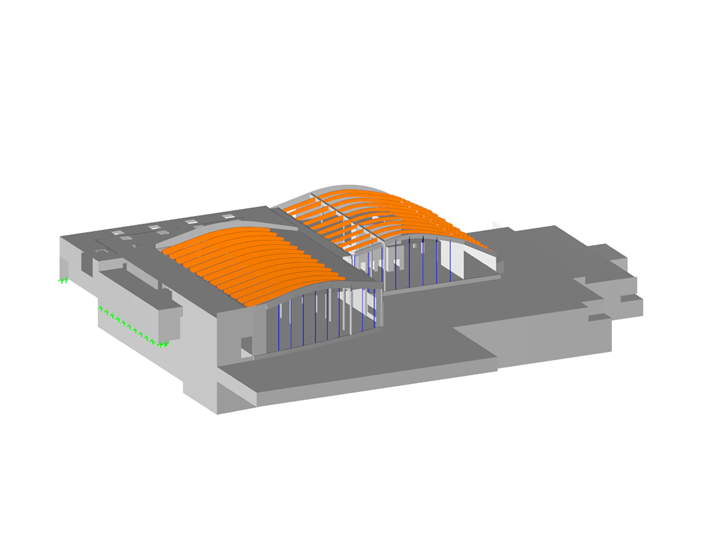

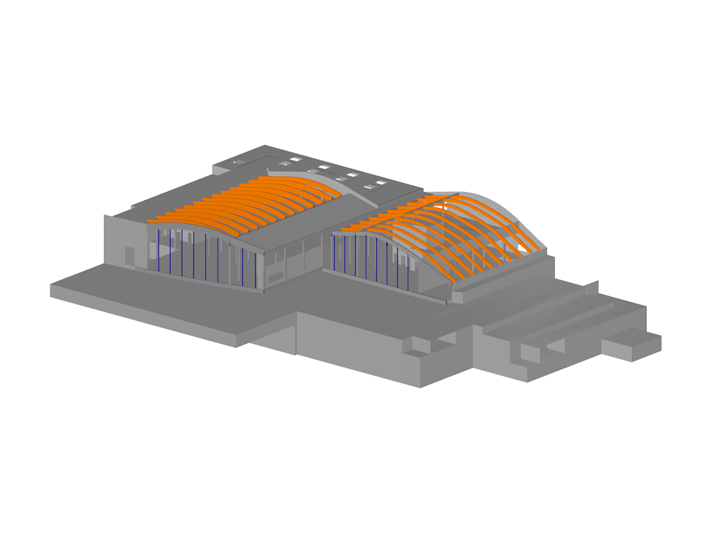

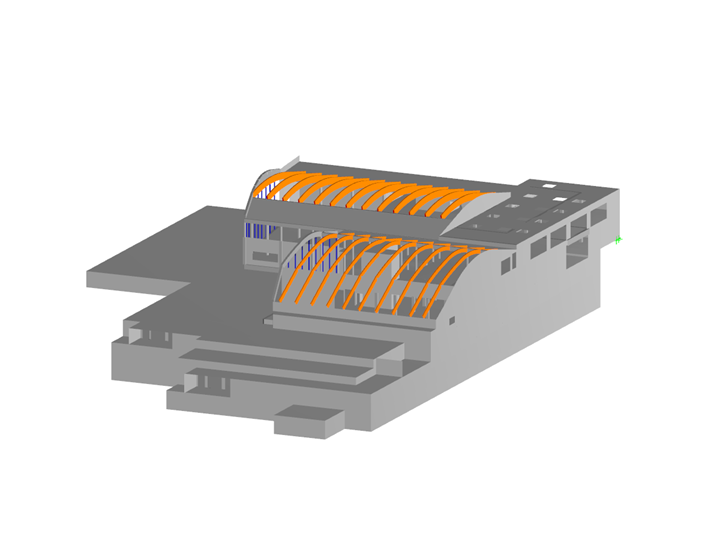

Modèle
Structure

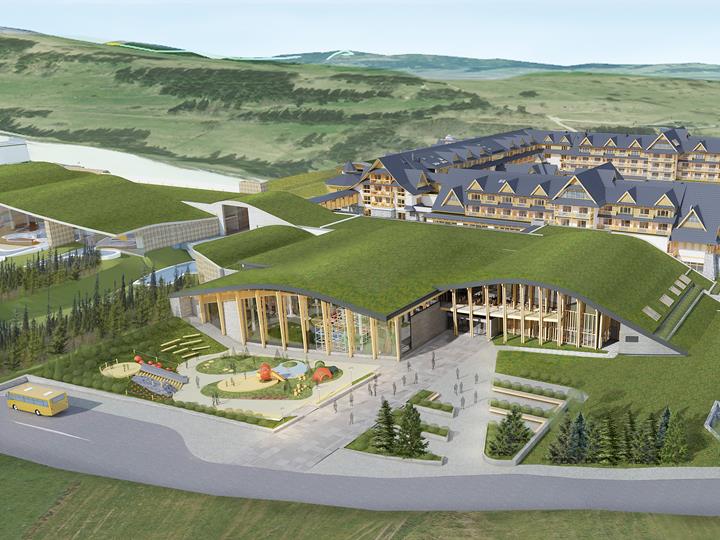

Cette nouvelle structure est une extension du parc aquatique « Terma Bania » conçue pour accueillir des espaces de loisirs et de restauration. Il s'agit d'une structure monolithique en béton armé composée de dalles et de poteaux. L'espacement des poteaux est de 6,0 x 7,5 m dans la partie souterraine du bâtiment tandis qu'il correspond à la travée des poutres de la toiture dans sa partie en surface. La structure est contreventée par deux escaliers et des cages d'ascenseur. Le module RF-CONCRETE a été utilisé pour vérifier les éléments en béton armé.
En raison du terrain et des exigences de continuité avec la façade existante, il était nécessaire de concevoir une toiture à poutres cintrées. De plus, le nombre de poteaux a été réduit au rez-de-chaussée et au premier étage en raison de la fonction du nouveau bâtiment. La toiture a donc été conçue avec des poutres cintrées en lamellé-collé GL28h avec des travées de 16,50 m et 22,50 m. Ces poutres sont articulées avec des poutres en béton armé. Le module RF-TIMBER Pro a été utilisé pour dimensionner les éléments en lamellé-collé.
Une façade vitrée a en outre été ajoutée du côté sud en raison de l'exposition du bâtiment. Des poteaux en acier ont été calculés pour servir d'éléments porteurs. La toiture dans la zone de la façade vitrée est surmontée d'une poutre en béton armé à deux rayons de courbure (verticale et horizontale) à laquelle sont en outre fixés les poteaux métalliques de la façade. Cette poutre a été modélisée à l'aide de plusieurs poutres en béton armé divisées et calculées avec le module RF-Concrete Members sous forme d'ensemble de barres, tandis que le module RF-Steel Members a été utilisé pour les poteaux métalliques de la façade.
Compte tenu des différents matériaux de construction (acier, béton armé, bois lamellé-collé) utilisés pour ce projet, RFEM et ses modules additionnels ont sensiblement facilité le calcul de structure. La structure de l'installation a également été modifiée et les charges ont été appliquées à un seul emplacement, ce qui a considérablement accéléré les travaux.
Adresse du projet
Białka Tatrzańska, PologneMots-clés
Structures en béton armé RF-CONCRETE RF-TIMBER Pro
