Ampliação e renovação da instalação "Terma Bania" em Białka Tatrzańska, Polónia
Projeto de cliente da Dlubal
![[PL] CP 001184 | Ampliação e renovação da instalação "Terma Bania" em Białka Tatrzańska, Polónia](/-/media/Images/netgenium/thumbnails/2/9/6/4/9/2964954/2964954.png?la=pt&mw=578&mlid=A364854FAF84402CB405DDC931B9606D&hash=B35393C171DB3121739E932ACD9807B75E4D2AA5)
Este projeto foi dimensionado com a tecnologia BIM. Durante o processo de documentação, foram utilizados ficheiros IFC para a troca de dados. O modelo de construção arquitetónica foi criado no REVIT e depois exportado para o RFEM para aplicar cargas e completar toda a análise estrutural e o dimensionamento.
| Cálculo estrutural |
GSBK Cracóvia, Polónia https://gsbk.pl/ |
| Arquiteto |
ETC Architekci http://www.etca.com.pl/ |
| Cliente |
Parque aquático "Terma Bania" https://www.termabania.pl/ |
Modelo
Estrutura

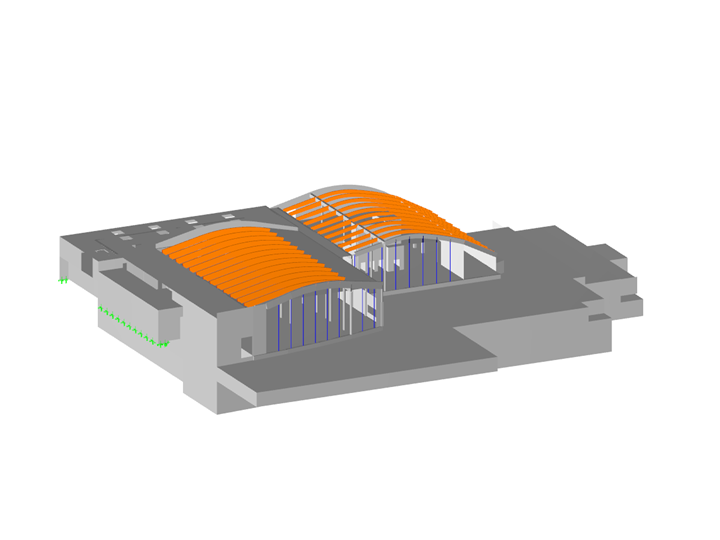

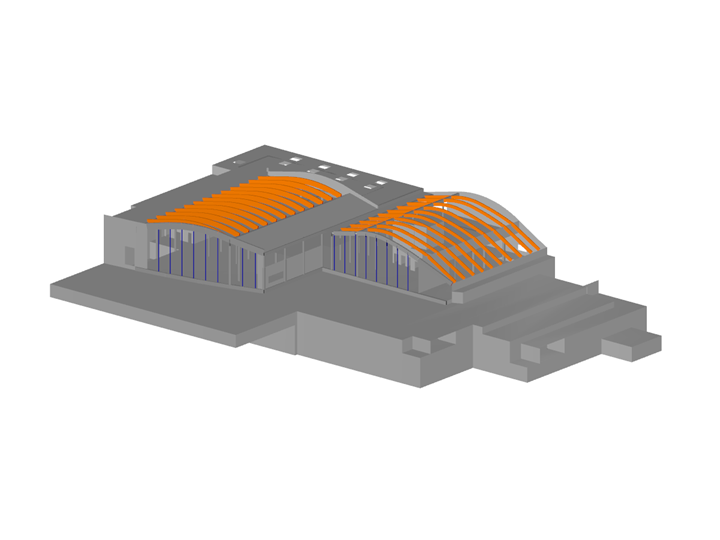

A nova instalação do parque aquático "Terma Bania" é uma extensão adicional que inclui uma área de lazer e um restaurante. O edifício foi concebido como uma estrutura monolítica de pilares e lajes em betão armado. O espaçamento dos pilares de apoio subterrâneos é de 6 m x 7,5 m, enquanto o espaçamento acima do solo corresponde ao vão da viga de cobertura. A rigidez lateral do edifício inclui duas escadarias e poços de elevador. Para o dimensionamento dos elementos em betão armado, foram utilizados os módulos adicionais RF-CONCRETE.

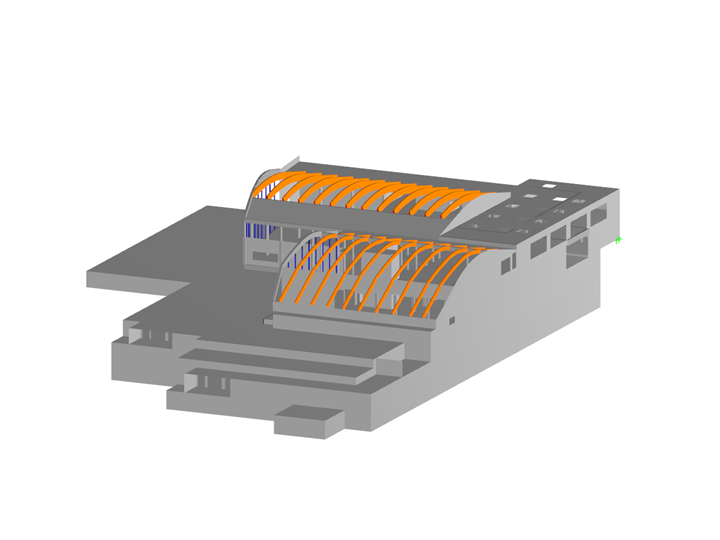

Devido às condições do terreno e ao desejo de manter a continuidade da fachada existente, foi necessária uma cobertura em forma de arco. Um dos objetivos do projeto foi também minimizar o número de apoios ao nível do solo e da cave. Por isso, a estrutura da cobertura é composta por vigas em arco de madeira laminada colada GL28h com dois comprimentos de vão: 16,50 m e 22,50 m. As vigas da cobertura estão apoiadas de forma articulada nas extremidades, sendo suportadas por vigas de betão armado. O módulo adicional RF-TIMBER Pro foi utilizado para o dimensionamento dos elementos de madeira laminada colada.
Devido aos requisitos relacionados com o aspeto do edifício, foi projetada uma fachada de vidro no lado sul. Como elementos portantes, foram utilizados pilares em aço. A estrutura da cobertura no plano da fachada de vidro foi coroada por uma viga de betão armado com dois ângulos de curvatura (vertical e horizontal). A viga de betão armado foi modelada como uma série de vigas de segmento único. O módulo adicional RF-Concrete Members foi utilizado para dimensionar a série como um conjunto de barras, enquanto os pilares de aço da fachada foram dimensionados no módulo adicional RF-STEEL Members.
Apesar de o edifício ser composto por diversos materiais (aço, betão armado, madeira laminada colada), foi possível realizar a verificação e o dimensionamento num único software mediante a utilização do programa RFEM e dos módulos adicionais. As alterações em termos de estrutura ou de carga puderam ser efetuadas no RFEM, o que acelerou significativamente o processo de dimensionamento.
Local do projeto
Białka Tatrzańska, PolóniaPalavras-chave
Estrutura de betão RF-CONCRETE RF-TIMBER Pro
