Erweiterung und Umbau der Anlage "Terma Bania" in Białka Tatrzańska, Polen
Kundenprojekt
![[PL] CP 001184 | Erweiterung und Umbau der Anlage "Terma Bania" in Białka Tatrzańska, Polen](/-/media/Images/netgenium/thumbnails/2/9/6/4/9/2964950/2964950.png?la=de&mw=280&mlid=0FC3BBC892964EBEB0D9849C20A6B9DD&hash=9B62123C77C409C23283423C6F8783722760F73B)

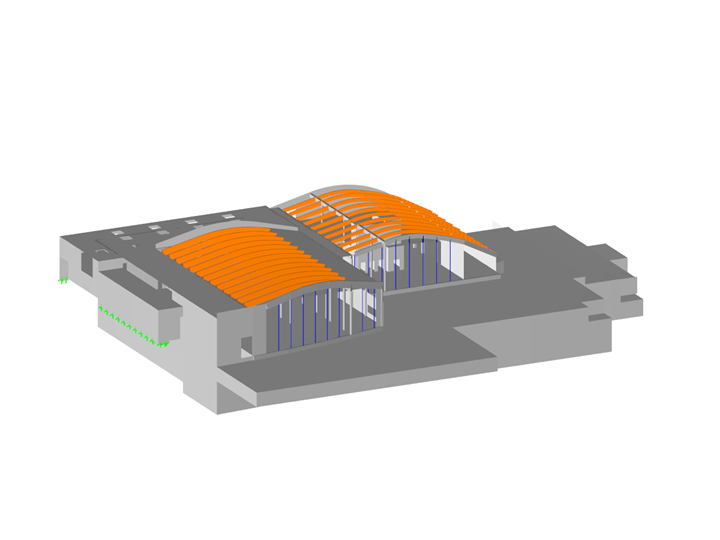

Dieses Projekt wurde mit der BIM-Technologie bemessen. Während des Dokumentationsprozesses wurden IFC-Dateien zum Datenaustausch verwendet. Das Gebäudemodell wurde zuerst in REVIT erstellt und dann nach RFEM exportiert, um dort die Lasten aufzubringen und die komplette statische Berechnung und Bemessung abschließend durchzuführen.
| Statische Berechnung |
GSBK Cracow, Poland gsbk.pl |
| Architekt |
ETC Architekci www.etca.com.pl |
| Bauherr |
"Terma Bania" Aquapark www.termabania.pl |
Modell
Konstruktion

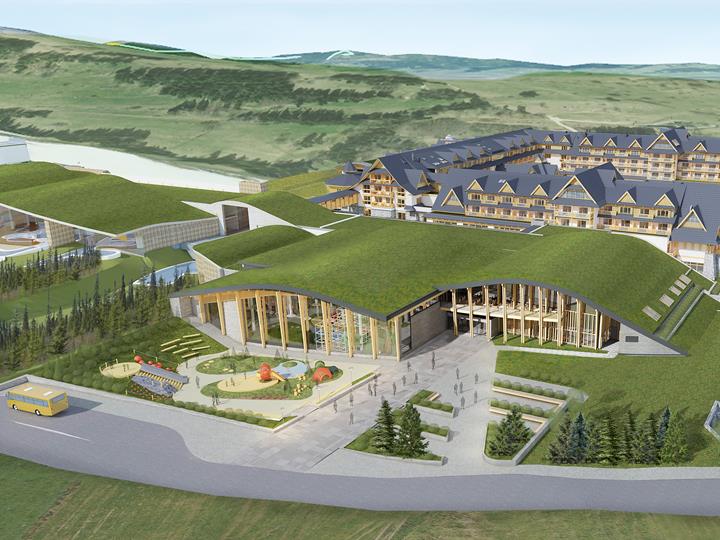

Die neu gestaltete Anlage ist eine Erweiterung des bestehenden Wasserparks "Terma Bania" um einen Freizeit- und Gastronomiebereich. Das Gebäude wurde als monolithische Stahlbeton-Platten-Stützen-Konstruktion konzipiert. Der Abstand der unterirdischen Stützpfeiler beträgt 6 m x 7,5 m, während der Abstand über der Erdoberfläche der Spannweite des Dachträgers entspricht. Die seitliche Steifigkeit des Gebäudes umfasst zwei Treppenhäuser und Aufzugsschächte. Für die Bemessung der Stahlbetonelemente wurden die RFEM-Zusatzmodule RF-BETON verwendet.

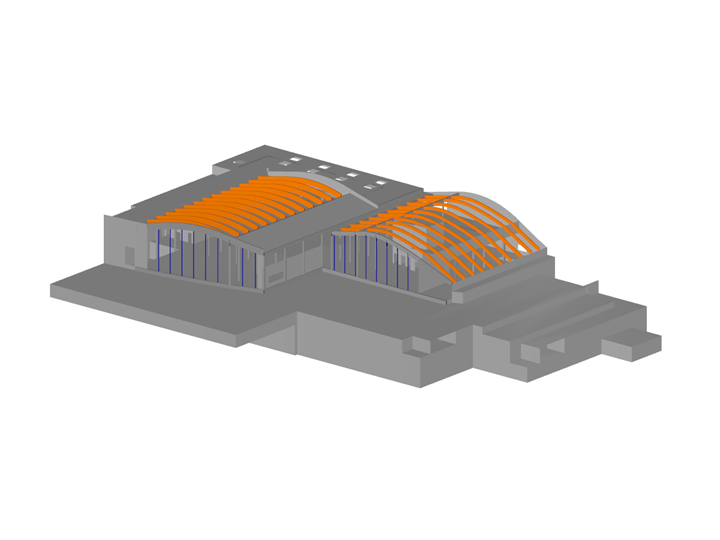

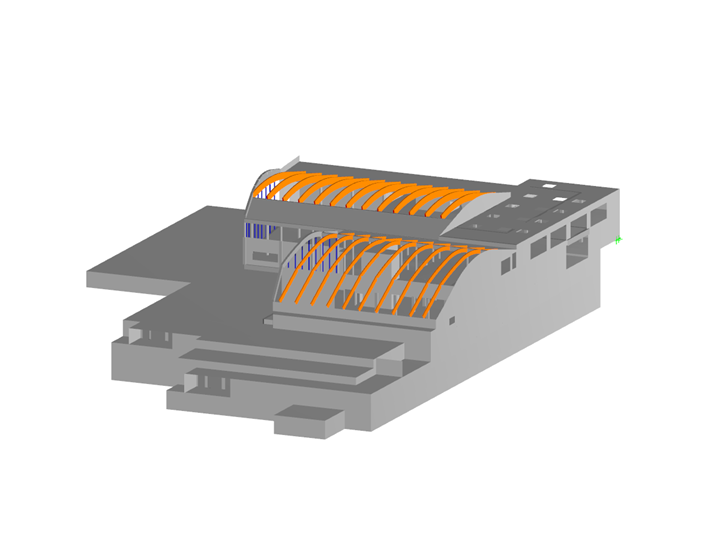

Aufgrund der Geländebedingungen und da man an das Aussehen des bestehenden Gebäudes anknüpfen wollte, wurde ein bogenförmiges Dach gewählt. Ziel der Bemessung war es auch, die Anzahl der Auflager im Erdgeschoss und im Keller zu minimieren. Daher besteht die Dachkonstruktion aus Bogenträgern aus Brettschichtholz des Typs GL28h, die zwei Stützweiten haben: 16,50 m und 22,50 m. Die Dachträger sind an ihren Enden gelenkig gelagert und werden von Stahlbetonträgern gestützt. Für die Bemessung der Brettschichtholzelemente wurde das Zusatzmodul RF-HOLZ Pro verwendet.
Aufgrund der Anforderung an das Aussehen des Gebäudes wurde auf der Südseite eine Glasfassade geplant. Als tragende Elemente werden Stahlstützen verwendet. Die Dachkonstruktion in der Ebene der Glasfassade wird von einem Stahlbetonträger mit zwei Krümmungsradien vertikal und horizontal gekrönt. Der Stahlbetonträger wurde als eine Reihe von Einzelsegmentträgern modelliert. Mit dem Zusatzmodul RF-BETON Stäbe wurde dann die Reihe als Stabsatz bemessen, während die Stahlstützen der Fassade im Zusatzmodul RF-STAHL Stäbe bemessen wurden.
Obwohl das Gebäude aus mehreren Materialien besteht (Stahl, Stahlbeton, Brettschichtholz), war die Durchführung des Nachweises und die Bemessung in einer einzigen Software unter Verwendung des RFEM-Programms und der Zusatzmodule möglich. Änderungen an der Struktur sowie Lasten waren in RFEM möglich, was den Bemessungsprozess erheblich beschleunigte.
Projekt-Standort
Białka Tatrzańska, PolenSchlüsselwörter
Massivbau RF-BETON RF-HOLZ Pro
