波兰水上乐园“Terma Bania”的扩建和改造

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

该项目采用 BIM 技术进行设计。 在文档编制过程中,使用 IFC 文件格式交换数据。 首先在 REVIT 中创建建筑模型,然后导出到 RFEM 中施加荷载,并完成整个结构的计算分析和设计。

结构设计 GSBK
Cracow, Poland
gsbk.pl
建筑设计 ETC Architekci
www.etca.com.pl
投资者 "Terma Bania" Aquapark
www.termabania.pl

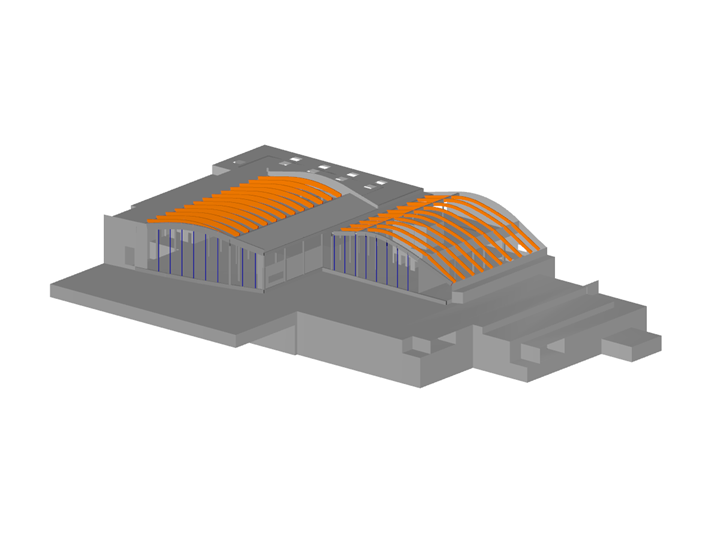

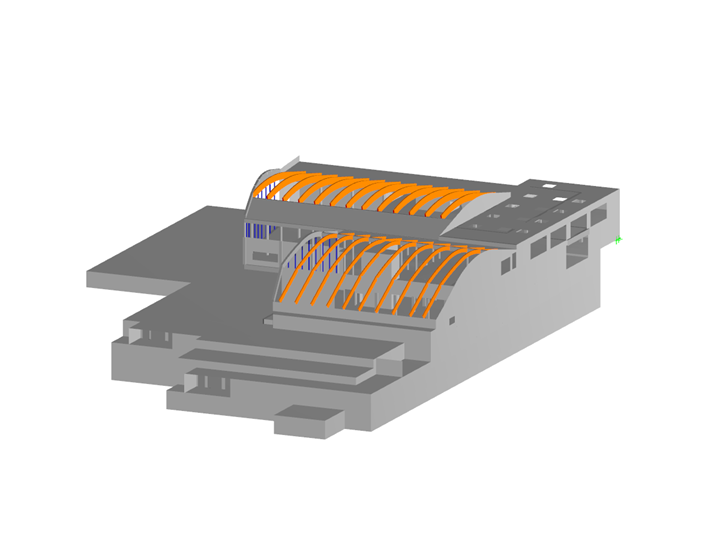

模型

结构

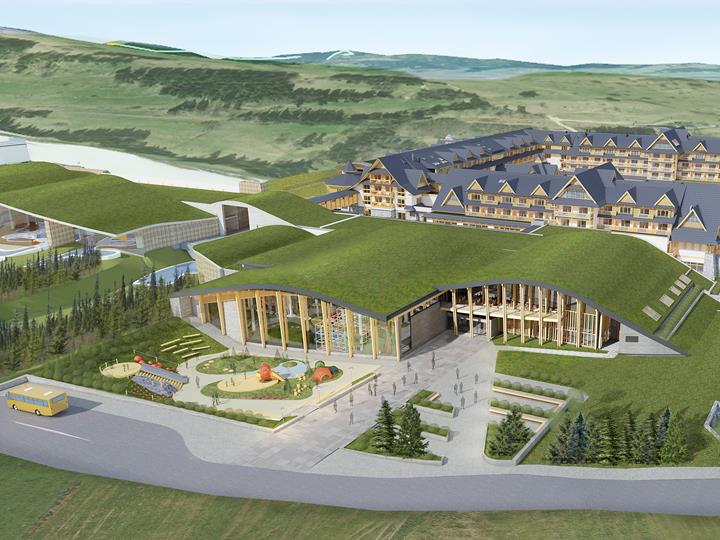

新设计的建筑设施是在现有的水上乐园 "Terma Bania" 基础上进行的扩建,其中包括休闲和餐厅区域。 该建筑设计为钢筋混凝土板柱结构。地下支撑柱的间距为 6 m x 7.5 m,而地面以上的间距与屋面梁的跨度相对应。 该建筑物的抗侧向刚度包括两个楼梯间和电梯井。 工程师们采用了 RFEM 的附加模块 RF-CONCRETE 对该项目的钢筋混凝土构件进行设计。

由于地形条件的限制,加上打算延续现有建筑的外观,所以设计师选择了拱形屋顶。 为了尽量减少地面和地下室的支撑数量, 屋面梁采用层板胶合木 GL28h 拱形梁,其跨度分别为 16.50 米和 22.50 米。 屋面梁两端铰接,由钢筋混凝土梁支承。 这里层板胶合木构件的设计采用了附加模块 RF-TIMBER Pro。

为了满足建筑外观要求,在南侧设计了玻璃幕墙。 承重柱采用钢柱。 玻璃幕墙一侧的屋面结构由钢筋混凝土拱形梁构成。在建模时将该拱形梁定义为一系列单个分段梁。 然后在附加模块 RF-Concrete Members 中将该系列梁看作多杆件进行设计。而立面钢柱则在附加模块 RF-STEEL Members 中设计。

虽然该建筑由多种材料(钢、钢筋混凝土、层板胶合木)组成,但是使用 RFEM 及其附加模块,可以在一个软件中对其进行分析和设计。 由于在 RFEM 中可以方便快捷地对结构和荷载进行更改,从而大大加快了设计过程。

项目位置

波兰 Białka Tatrzańska

关键词

钢筋混凝土结构 RF-CONCRETE RF-TIMBER Pro
