Ampliación y reforma del parque acuático "Terma Bania" en Białka Tatrzańska, Polonia
Proyecto de cliente
![[PL] CP 001184 | Ampliación y reforma del parque acuático "Terma Bania" en Białka Tatrzańska, Pol...](/-/media/Images/netgenium/thumbnails/2/9/6/4/9/2964953/2964953.png?la=es&mw=578&mlid=544ADDCEB07840EFBCCF8F170D681084&hash=C0373E7758E4A961908EC7FF7E65F7B43A654723)
[PL] CP 001184 | Ampliación y reforma del parque acuático "Terma Bania" en Białka Tatrzańska, Pol...
-
01
Imagen - Terma Bania - Visualización
-
![Ampliación y reforma del parque acuático "Terma Bania" en Białka Tatrzańska]()
01
Imagen - Ampliación y reforma del parque acuático "Terma Bania" en Białka Tatrzańska
-
![Ampliación y reforma del parque acuático "Terma Bania" en Białka Tatrzańska]()
01
Imagen - Ampliación y reforma del parque acuático "Terma Bania" en Białka Tatrzańska
-
![Ampliación y reforma del parque acuático "Terma Bania" en Białka Tatrzańska]()
01
Imagen - Ampliación y reforma del parque acuático "Terma Bania" en Białka Tatrzańska
-
02
Imagen - Ampliación y reforma del parque acuático "Terma Bania" en Białka Tatrzańska
-
![Terma Bania - Visualización]()
02
Imagen - Terma Bania - Visualización
-
![Ampliación y reforma del parque acuático "Terma Bania" en Białka Tatrzańska]()
02
Imagen - Ampliación y reforma del parque acuático "Terma Bania" en Białka Tatrzańska
-
![Ampliación y reforma del parque acuático "Terma Bania" en Białka Tatrzańska]()
02
Imagen - Ampliación y reforma del parque acuático "Terma Bania" en Białka Tatrzańska
-
03
Imagen - Ampliación y reforma del parque acuático "Terma Bania" en Białka Tatrzańska
-
![Terma Bania - Visualización]()
03
Imagen - Terma Bania - Visualización
-
![Ampliación y reforma del parque acuático "Terma Bania" en Białka Tatrzańska]()
03
Imagen - Ampliación y reforma del parque acuático "Terma Bania" en Białka Tatrzańska
-
![Ampliación y reforma del parque acuático "Terma Bania" en Białka Tatrzańska]()
03
Imagen - Ampliación y reforma del parque acuático "Terma Bania" en Białka Tatrzańska
-
04
Imagen - Ampliación y reforma del parque acuático "Terma Bania" en Białka Tatrzańska
-
![Terma Bania - Visualización]()
04
Imagen - Terma Bania - Visualización
-
![Ampliación y reforma del parque acuático "Terma Bania" en Białka Tatrzańska]()
04
Imagen - Ampliación y reforma del parque acuático "Terma Bania" en Białka Tatrzańska
-
![Ampliación y reforma del parque acuático "Terma Bania" en Białka Tatrzańska]()
04
Imagen - Ampliación y reforma del parque acuático "Terma Bania" en Białka Tatrzańska
Este proyecto fue diseñado utilizando la tecnología BIM. Durante el proceso de documentación, se utilizaron archivos IFC para el intercambio de datos. El modelo arquitectónico del edificio se creó primero en Revit y luego se exportó a RFEM para aplicar las cargas y completar el análisis estructural completo.
| Oficina de ingeniería |
GSBK Cracovia, Polonia gsbk.pl |
| Arquitecto: |
ETC Architekci www.etca.com.pl |
| Inversor |
Parque acuático "Terma Bania" www.termabania.pl |
Modelo
La estructura

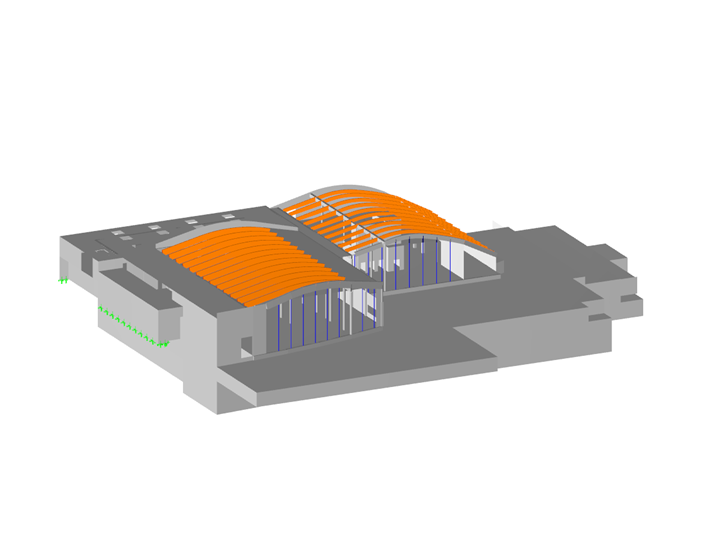

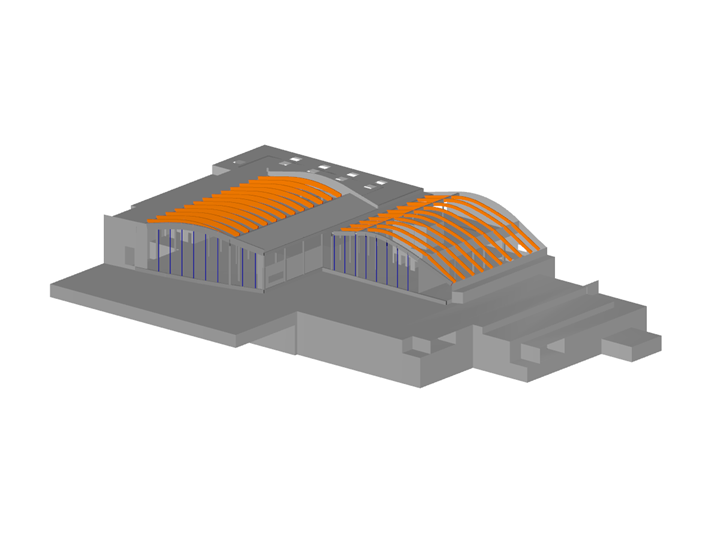

El parque acuático existente "Terma Bania" fue ampliado mediante una zona nueva que incluye áreas de salón-bar y restauración. El edificio se diseñó como una estructura monolítica de losa-pilares de hormigón armado. La separación entre los pilares de apoyo del sótano es de 6 m x 7,5 m, mientras que la separación sobre terreno corresponde al vano de la viga de la cubierta. La rigidez lateral del edificio incluye dos huecos para las escaleras y el ascensor. Los módulos adicionales de RF-CONCRETE para RFEM se utilizaron para el diseño de los elementos de hormigón armado.

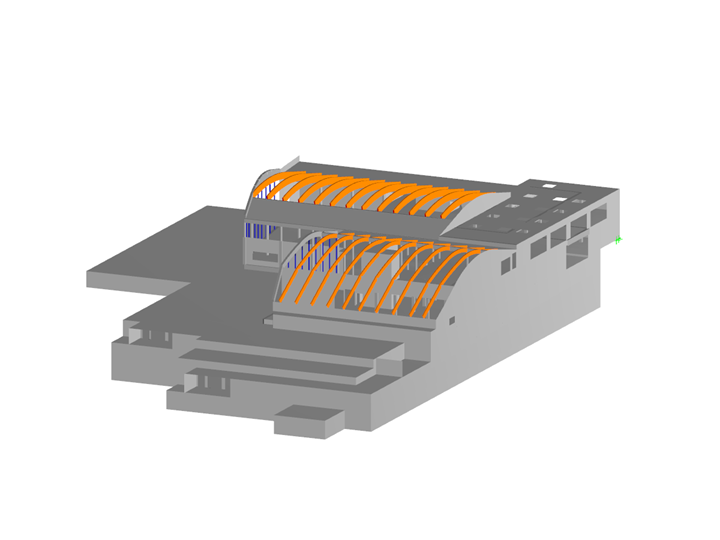

Debido a las condiciones del terreno y la necesidad de mantener la continuidad de la fachada existente, se requirió una cubierta en forma de arco. El objetivo del diseño fue también minimizar el número de apoyos en el nivel del suelo y del sótano. Por lo tanto, la estructura de la cubierta se compone de vigas en arco de madera laminada encolada GL28h con dos longitudes de vano: 16,5 y 22,5 metros. Las vigas de la cubierta tienen articulaciones fijas en sus extremos y están apoyadas por vigas de hormigón armado. El módulo adicional RF-TIMBER Pro se utilizó para el diseño de las barras de madera laminada encolada.
Debido a los requisitos de visualización del edificio, se diseñó una fachada de vidrio en el lado sur. Los pilares de acero se utilizan como elementos portantes de carga. La estructura de la cubierta en el plano de la fachada de vidrio está coronada con una viga de hormigón armado con dos radios de curvatura vertical y horizontal. La viga de hormigón armado se modeló como una serie de vigas de un solo segmento. El módulo adicional RF-CONCRETE Members se utilizó para diseñar la serie como un conjunto de barras, mientras que los pilares de acero de la fachada se diseñaron en el módulo adicional RF-STEEL Members.
Ya que el edificio se compone de múltiples materiales (acero, hormigón armado, madera laminada encolada), fue posible realizar el análisis y el diseño en un solo software utilizando el programa RFEM y sus módulos adicionales. En RFEM fue posible realizar modificaciones tanto en la estructura como en las cargas, acelerando significativamente el proceso de diseño.
Ubicación del proyecto
Białka Tatrzańska, PoloniaPalabras clave
Estructuras de hormigón RF-CONCRETE RF-TIMBER Pro
