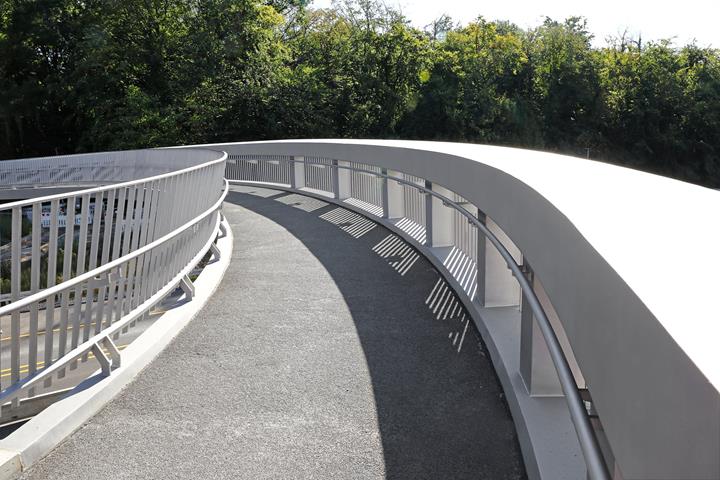

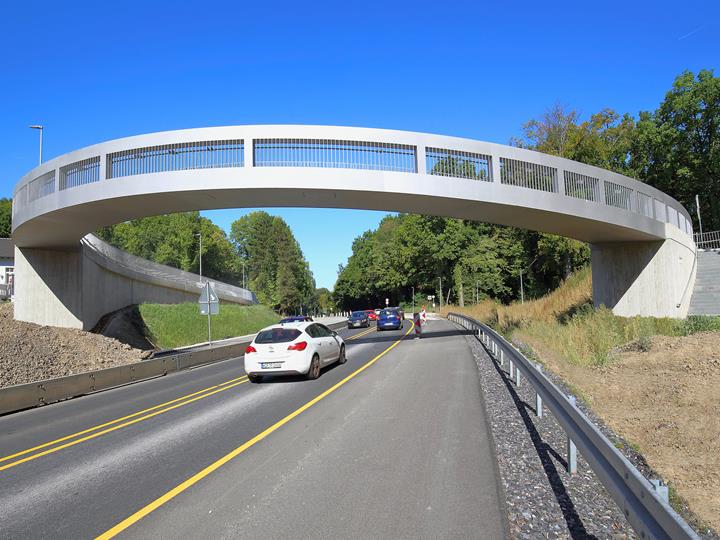

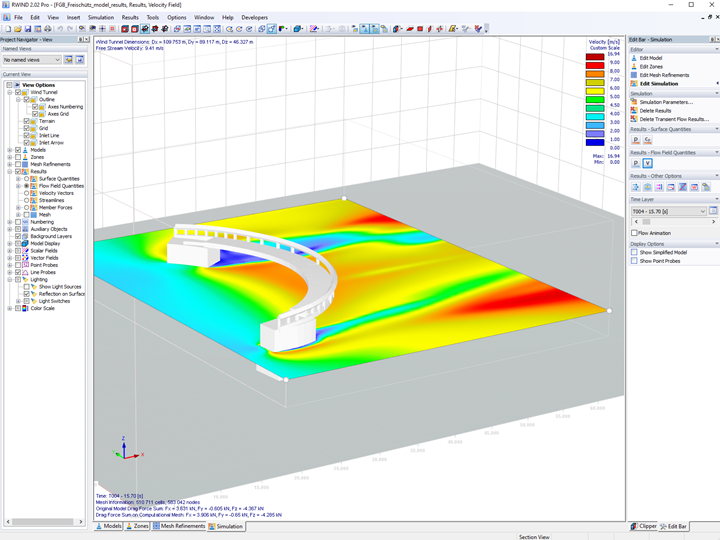

Puente peatonal Freischütz, Alemania

Datos del modelo

• Longitud: ~ 35 m
• Anchura: ~ 27,5 m
• Altura: ~ 8 m
• Número de nudos: 510
• Número de barras: 157
• Número de superficies: 44

Modelo

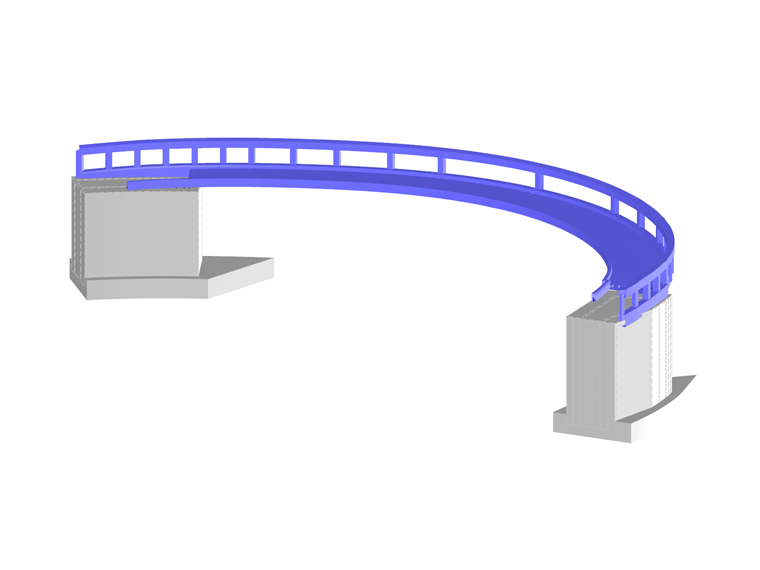

Modelo en 3D

• Visor 3D | Google
• Visor 3D | Babylon
• Realidad virtual

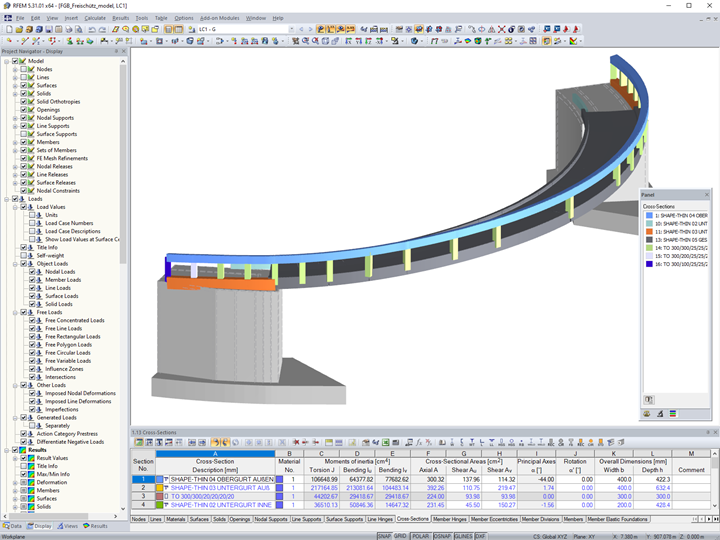

Modelo | Puente peatonal Freischütz

El cliente de Dlubal, Verkehrs- und Ingenieurbau Consult GmbH (VIC), fue responsable del análisis estructural y la planificación de la ejecución del puente. Para el análisis estructural se utilizó el programa RFEM del método de los elementos finitos y el programa SHAPE-THIN de propiedades de secciones.

La estructura y el dimensionamiento

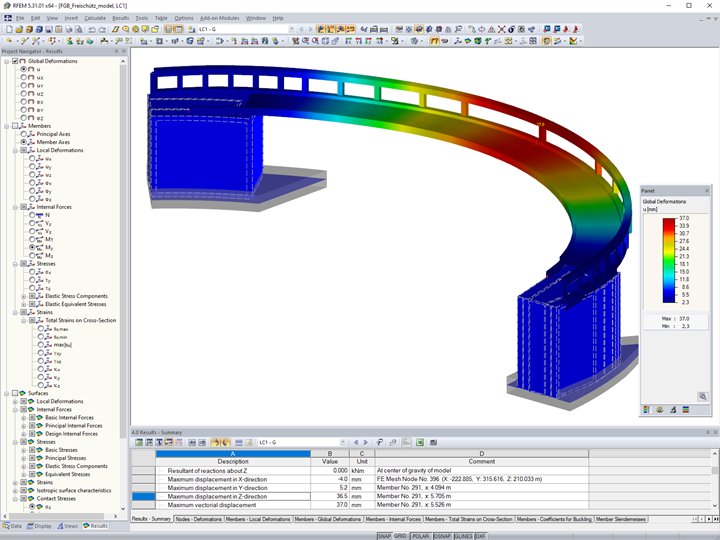

El puente para peatones y carriles bici Freischütz es una viga Vierendeel con una planta curvada, que representa el travesaño de una estructura de armazón integral. En RFEM, VIC modeló la estructura de apoyo principal del puente de acero con barras de perfiles en cajón huecos, las cimentaciones con elementos sólidos de hormigón. La luz del puente es de aproximadamente 34 m. Como carga de tráfico, fue necesario aplicar las cargas de los peatones así como las cargas especiales de los vehículos.

Además del análisis estructural según RE-ING 2‑5, Clase de Dificultad 3, también se analizó el comportamiento vibratorio del puente. El resultado del análisis dinámico demostró que el tráfico normal peatonal sólo puede excitar la estructura a niveles bajos de vibración, lo cual no afecta a su capacidad de servicio.
