弗雷希茨人行天桥

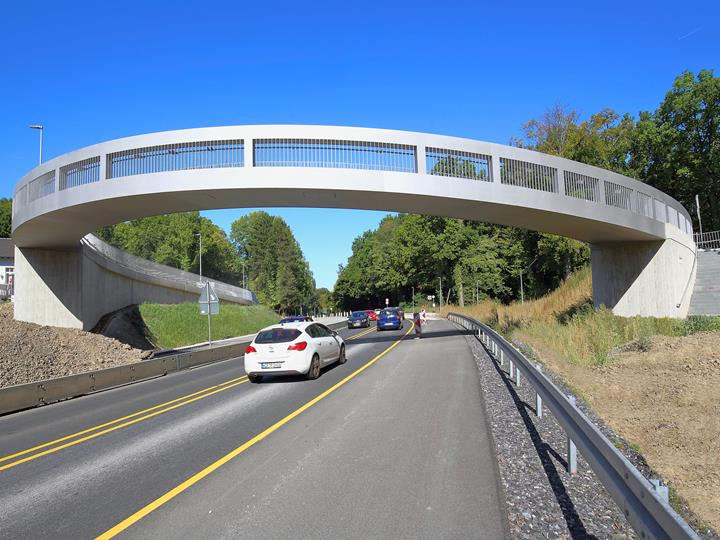

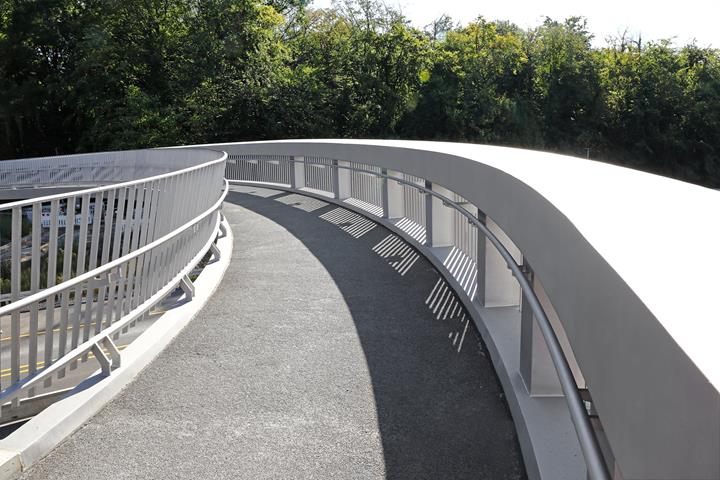

该人行天桥位于 236 号国道与 1 号高速公路施韦特交汇处,在对 236 国道进行双向四车道扩建工程的同时,对现有的人行天桥进行了翻新。

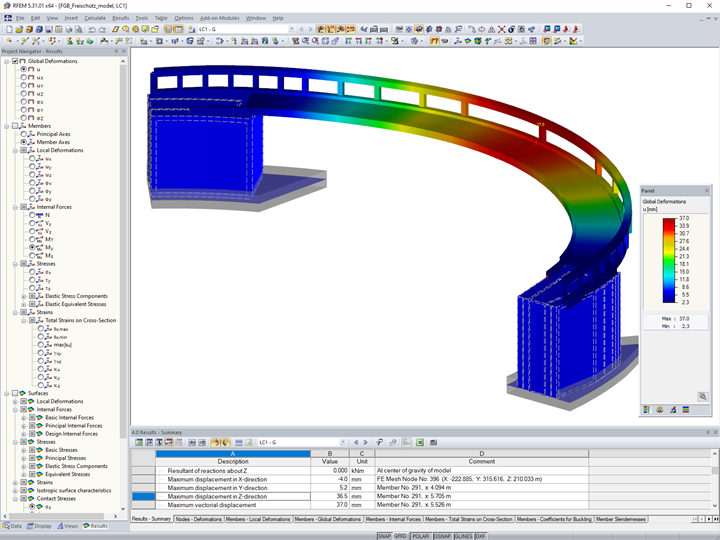

德儒巴客户 Verkehrs- und Ingenieurbau Consult GmbH (VIC) 负责桥梁的结构分析和施工规划。 在结构分析时采用了有限元结构分析软件 RFEM 和截面属性计算程序 SHAPE‑THIN。

结构与结构设计

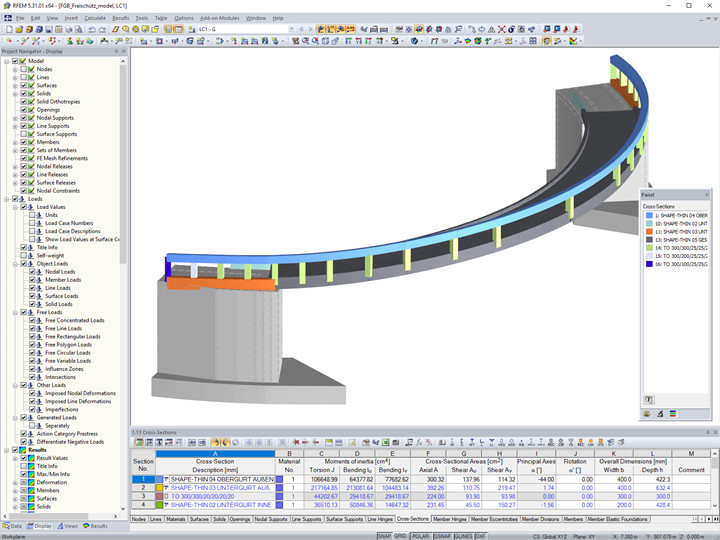

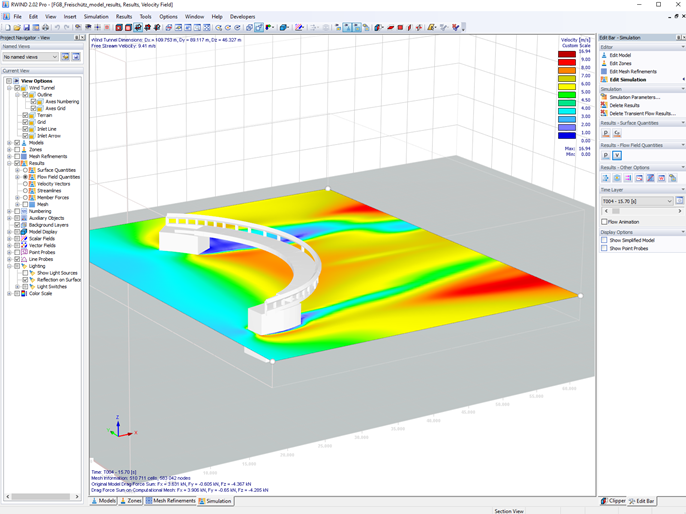

弗雷希茨人行天桥为空腹桁梁桥。 在 RFEM 中该桥的主要支承结构构件是采用空心箱形截面,混凝土基础是采用实体进行建模的。 该桥的跨度约为 34 米。 交通荷载包括行人荷载和特种车辆荷载。

除了根据 RE-ING 2-5 难度等级 3 进行结构分析外,还进行了桥梁的振动分析。 动力分析结果表明,在正常行人通行时引起的结构振动不会影响结构的使用性能。

位置 B236 - Freischütz
58239 Schwerte

业主

DEGES
Deutsche Einheit Fernstraßenplanungs- und -bau GmbH
www.deges.de

结构分析和施工规划

VIC Planen und Beraten GmbH
www.vic-gmbh.de



项目说明

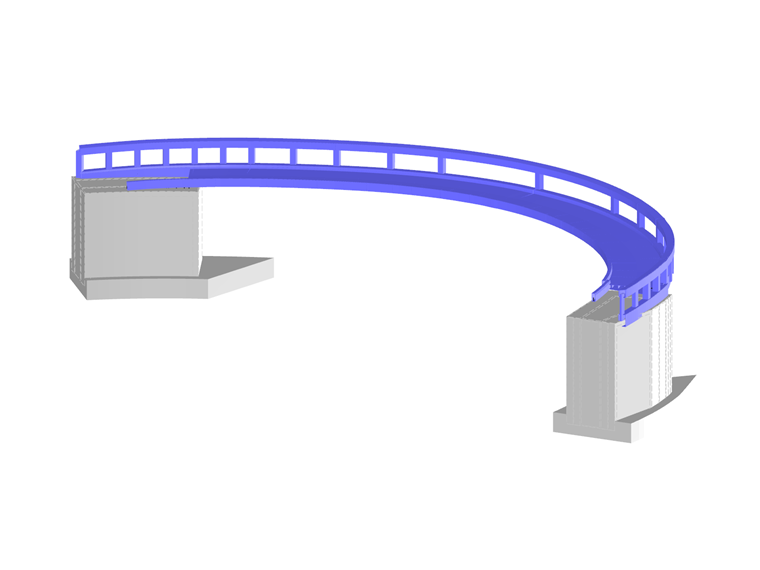

模型数据

节点数目: 510
线的数目 384
杆件数目: 157
面的数目: 44
实体数目 4
荷载工况数目 1
总重量 758,146 t
翘曲区域尺寸 35.124 x 27.338 x 7.846 m
软件版本 5.32.00
