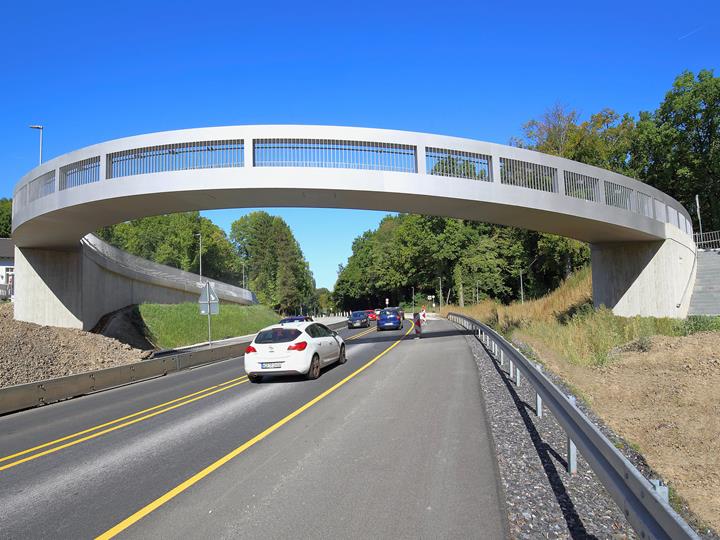

Ponte pedonale Freischütz, Germania

Dati del modello

• Lunghezza: ~ 35 m
• Larghezza: ~ 27,5 m
• Altezza: ~ 8 m
• Numero di nodi: 510
• Numero di aste: 157
• Numero di superfici: 44

Modello

Modello 3D

• 3D Viewer | Google
• 3D Viewer | Babylon
• Realtà virtuale

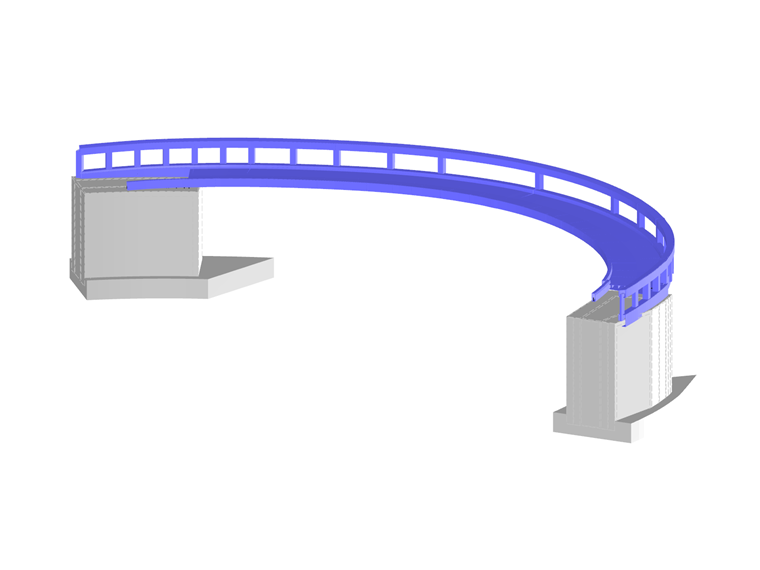

Modello | Freischütz ponte pedonale

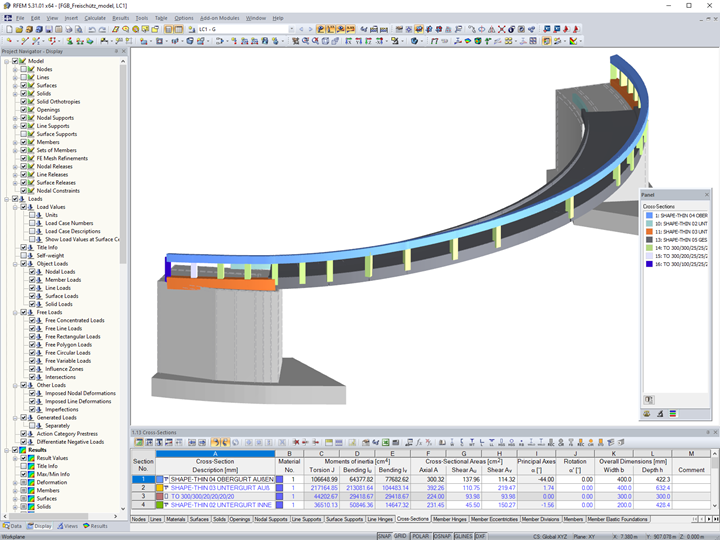

Il cliente Dlubal Verkehrs- und Ingenieurbau Consult GmbH (VIC) è stato responsabile dell'analisi strutturale e della pianificazione esecutiva del ponte. Per l'analisi strutturale sono stati utilizzati il software FEA RFEM e il software per le proprietà delle sezioni trasversali SHAPE-THIN.

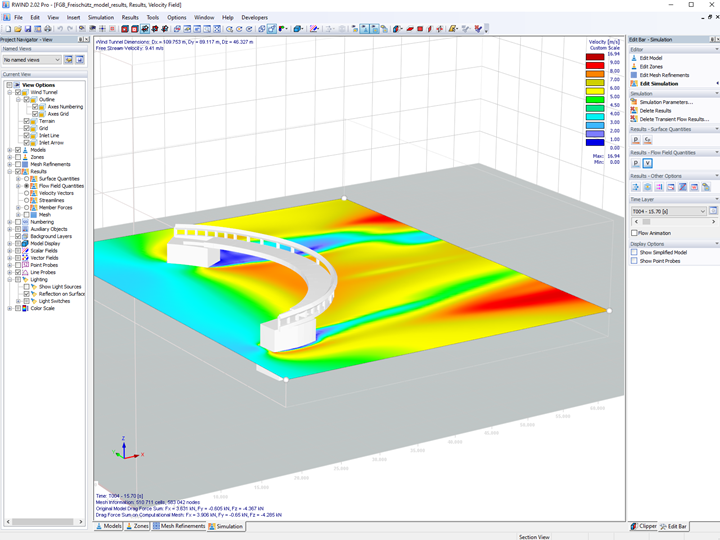

Struttura e verifiche

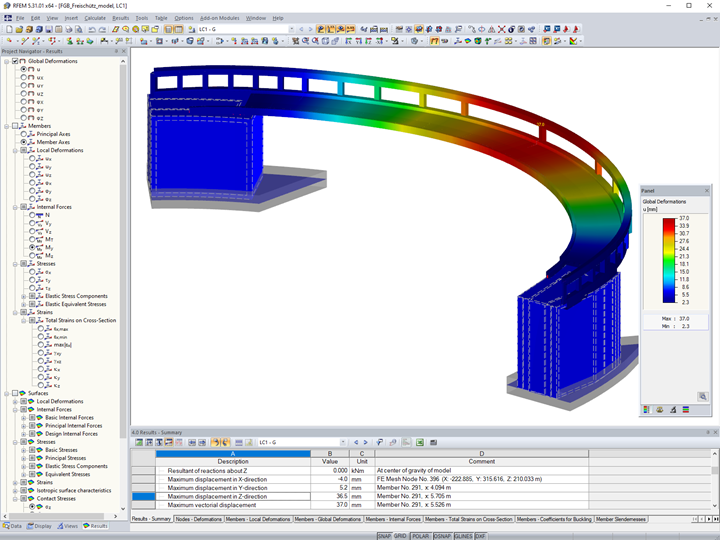

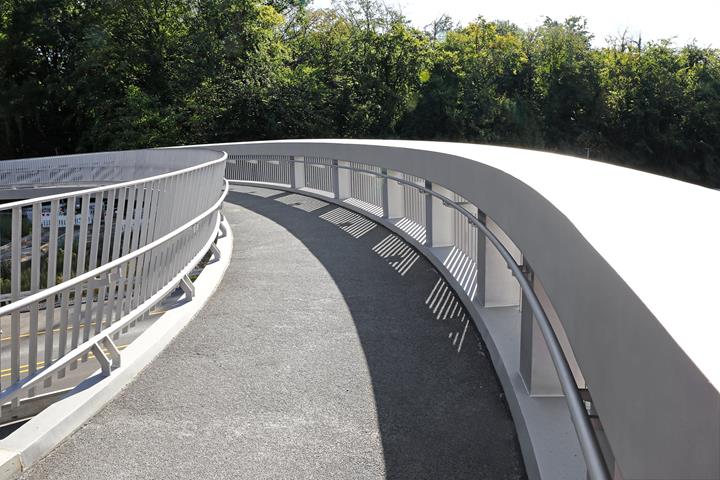

Il ponte pedonale e ciclabile Freischütz è fondamentalmente una travatura reticolare Vierendeel con una pianta del piano di calpestio curva, che costituisce la traversa di una struttura a telaio integrale. VIC ha modellato in RFEM la struttura portante principale del ponte in acciaio con aste costituite da sezioni scatolate cave e le fondazioni con elementi solidi in calcestruzzo. La campata del ponte è di circa 34 m Come carico di traffico, è stato necessario applicare i carichi dei pedoni così come i carichi di veicoli speciali.

Oltre all'analisi strutturale secondo RE‑ING 2‑5, Classe di difficoltà 3, è stato analizzato anche il comportamento del ponte rispetto alle vibrazioni. I risultati dell'analisi dinamica hanno dimostrato che il normale traffico pedonale può solo eccitare la struttura a bassi livelli di vibrazione, che non ne pregiudicano la funzionalità.
