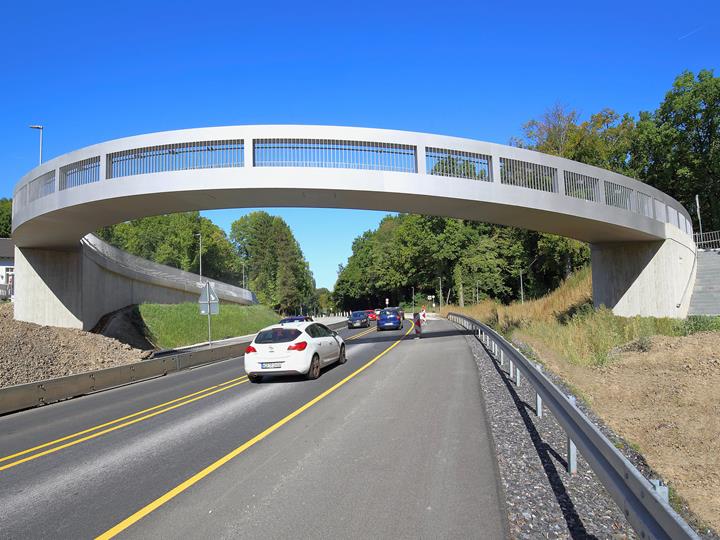

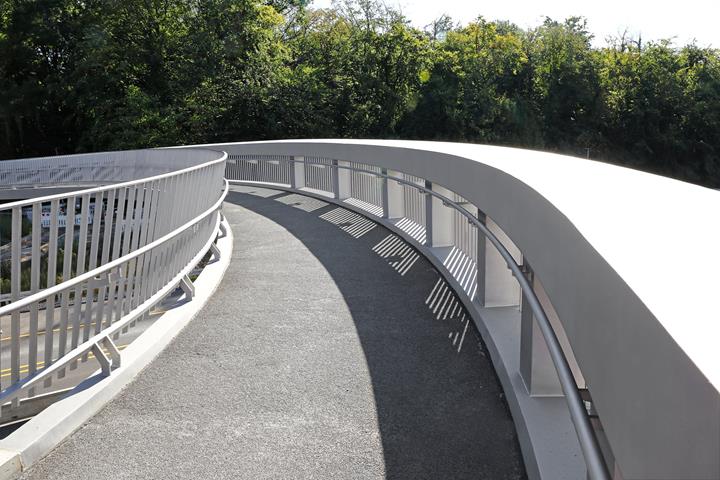

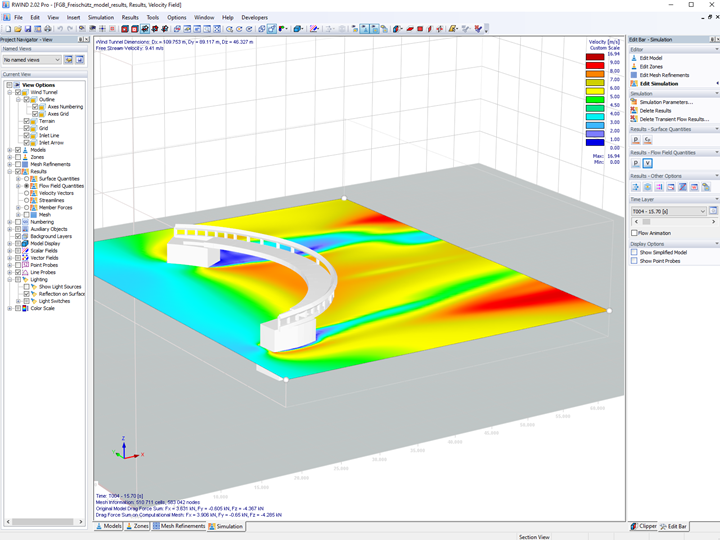

Ponte pedonal Freischütz, Alemanha

Dados do modelo

• Comprimento: aprox. 35,0 m
• Largura: aprox. 27,5 m
• Altura: aprox. 8,0 m
• Número de nós: 510
• Número de barras: 157
• Número de superfícies: 44

Modelo

Modelo 3D

• Visualizador 3D | Google
• Visualizador 3D | Babylon
• Realidade virtual

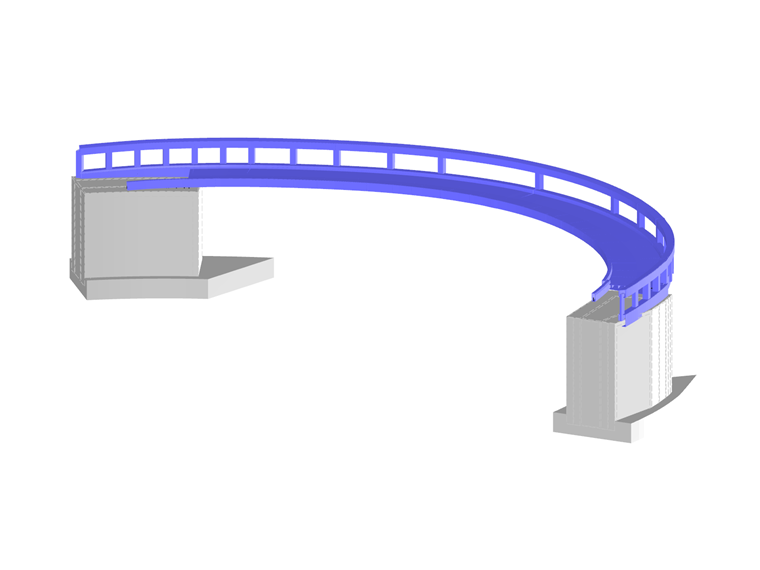

Modelo | Ponte pedonal Freischütz, Alemanha

O cliente da Dlubal Verkehrs- und Ingenieurbau Consult GmbH (VIC) foi responsável pela análise estrutural e pelo planeamento da execução da ponte. Para a análise estrutural, foram utilizados o programa de cálculo estrutural RFEM e o programa de propriedades de secções THINNQ.

Estrutura e dimensionamento

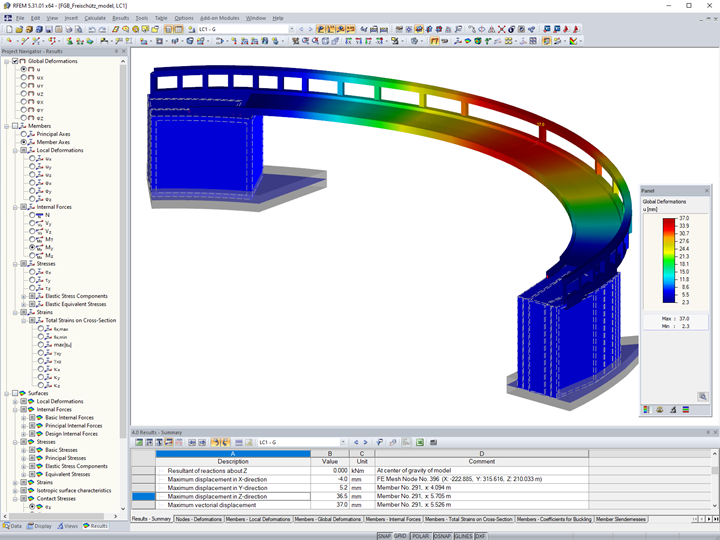

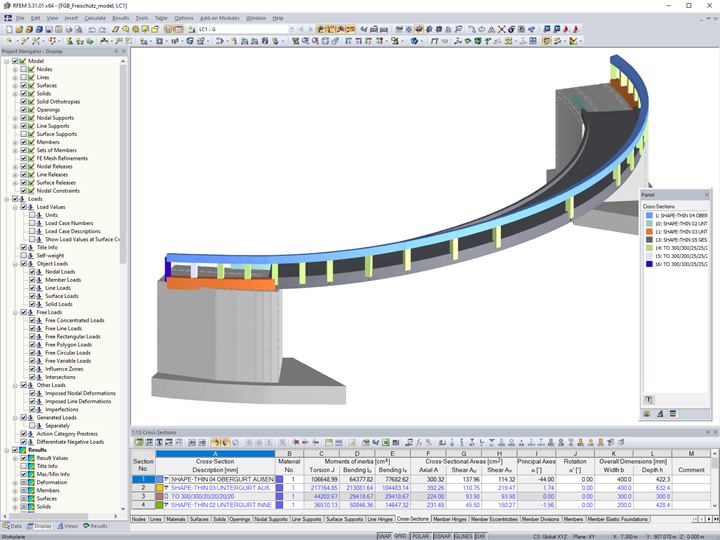

A ponte pedonal e ciclovia Freischütz é uma viga Vierendeel com uma planta curvada que representa a travessa de uma estrutura integrada. No RFEM, a VIC mapeou a estrutura principal de apoio da ponte de aço com barras de secções ocas em caixão e as fundações com elementos sólidos de betão. O vão da ponte é de aproximadamente 34 metros. Como carga variável, foram aplicadas cargas de peões, bem como a carga de um veículo especial.

Além do cálculo estrutural de acordo com a RE-ING 2-5, classe de dificuldade 3, também foi examinado o comportamento de vibração da ponte. O resultado da análise dinâmica foi de que o tráfego normal de peões só consegue excitar a estrutura até níveis baixos de vibração, o que não afeta a sua capacidade de utilização.
