Реконструкция старого катка Haras в Анже (49), Франция
Проект заказчика
-
01

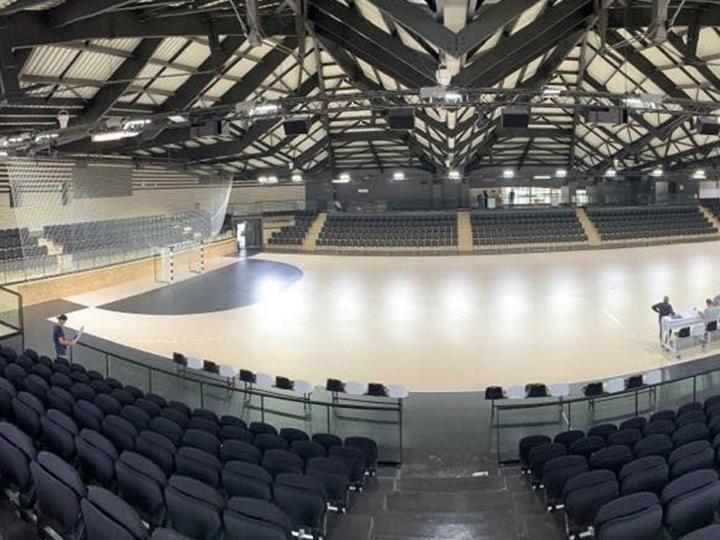

Преобразование старого катка в Харасе в АНГЕРС (© LCA Construction Bois)
-
01

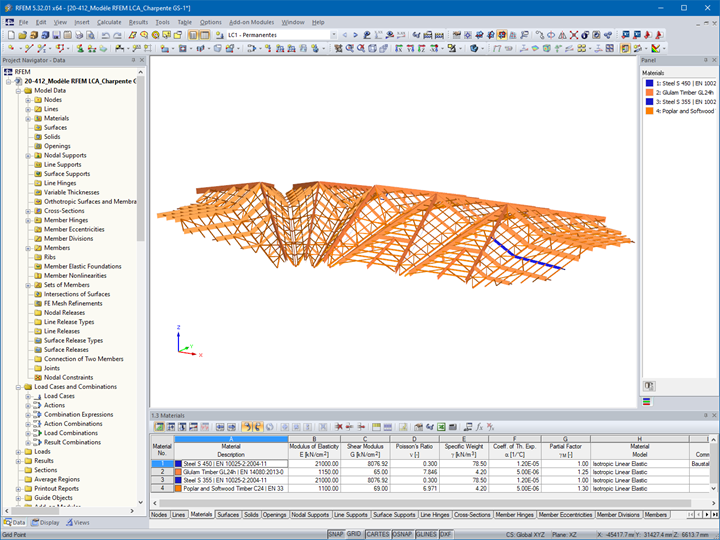

Каркасная модель в RFEM 5 (© LCA Construction Bois)
-
01

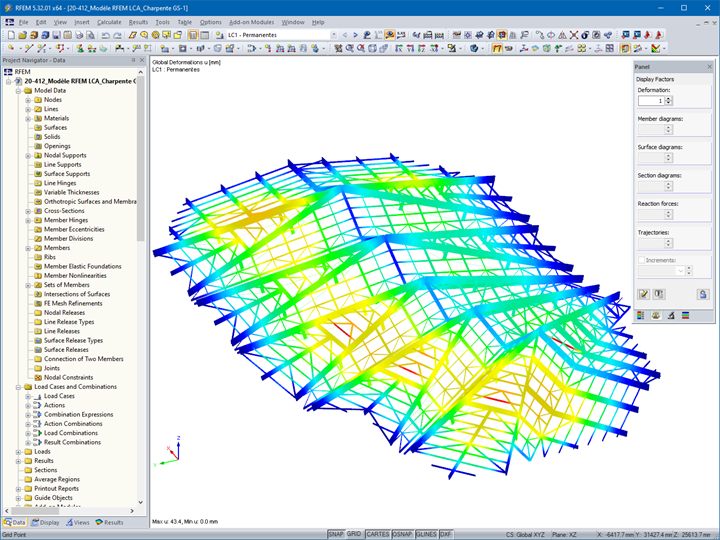

Деформации под действием ветровой нагрузки в программе RFEM 5 (© LCA Construction Bois)
-
01

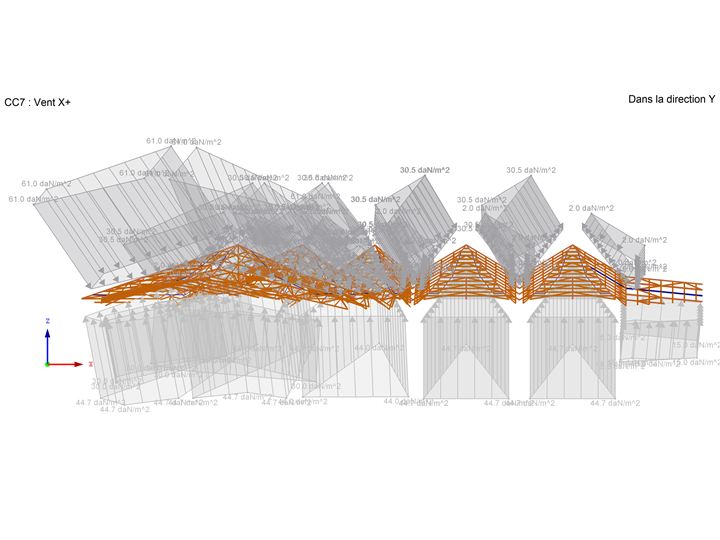

Ветровая нагрузка в направлении Y (© LCA Construction Bois)
-
01
Деформации под действием ветровой нагрузки в программе RFEM 5
Этот проект направлен на восстановление, расширение и модернизацию бывшего катка Haras, расположенного недалеко от Château d'Angers, замка в городе Анже, принадлежащего сектору ABF (Architectes des Bâtiments de France). Цель состоит в том, чтобы создать современное спортивное сооружение, отвечающее потребностям местного сообщества, при этом сохранив существующее архитектурное наследие.
| Управление проектом | CRR Architecture (ведущий архитектор) |
| Заказчик | Город Анже |
| Wood Lot - проектирование и реализация | LCA Construction Bois |
Параметры модели
Модель
Презентация проекта
Проект включает в себя несколько ключевых элементов. Сначала будет оборудован спортивный зал для занятий гандболом площадью 1 200 м2. Он был спроектирован в соответствии со специальными спортивными стандартами первой лиги «Гандбол - Лига 1» за счёт обеспечения достаточного пространства для игроков, специального оборудования и трибун для зрителей.
Затем для школьных занятий был создан дополнительный спортивный зал площадью 650 м2. Многофункциональный зал позволяет студентам воспользоваться преимуществами пространства, подходящего для занятий различными видами спорта в рамках их обучения.
Помимо спортивных площадок, комплекс включает в себя помещения, необходимые для его оптимального функционирования. Раздевалки, офисы, рецепция и складские помещения предназначены для обеспечения логистических и административных потребностей спортивного комплекса.
Компания LCA Wood Construction, французский заказчик Dlubal, выполняла усиление существующего каркаса 50 м x 100 м путём размещения растянутой стальной конструкции, строительство конструкций трибуны и спортивной площадки; а также строительство пристройки в виде деревянного каркаса.
Моделирование и расчёт
Первый шаг заключался в моделировании конструкции кровли с учётом сложной геометрии и важных размеров в программе RFEM. Затем необходимо было выполнить анализ нагрузок, прилагаемых к конструкции. Далее на модели задавались постоянные нагрузки (вес самого каркаса, приданных элементов и т. д.) и временные нагрузки (снеговые, ветровые и т. д.).
Программа RFEM использовалась для определения напряжений, деформаций, результирующих внутренних сил и моментов в каждом стержне каркаса. Для расчёта на устойчивость использовался модуль RF-STEEL EC3.
Используя результаты, полученные с помощью этой расчётной программы, инженеры смогли оценить работу конструкции каркаса, определить области с высокими напряжениями и скорректировать расчёт.
Расположение проекта
Ключевые слова
Каток Деревянная конструкция Спортивное сооружение Каркас Деревянный каркас RFEM 5 RF-STEEL EC3 Расчёт на устойчивость
