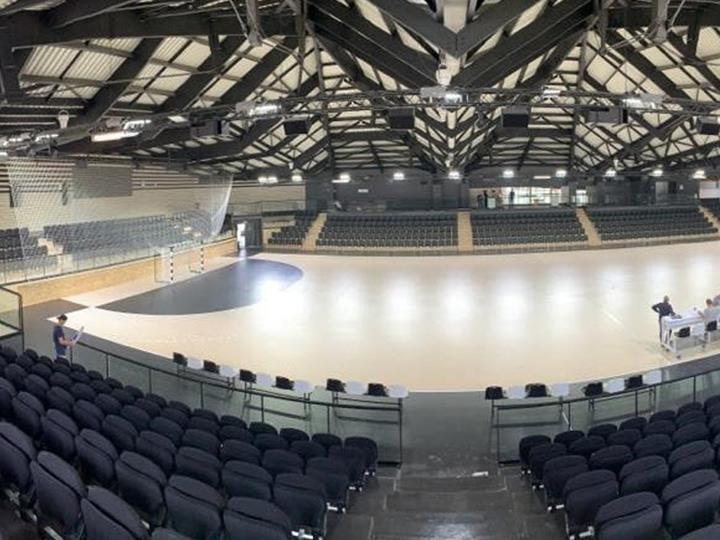

法国昂热 Haras 老溜冰场改建工程

该项目是对位于昂热城堡附近的原 Haras 溜冰场进行更新改造。 其目的是在保护现有建筑遗产的同时,建造一个满足当地社区需求的现代体育场馆。

项目介绍

该项目包括几个关键要素。 新建手球运动场馆面积1200平方米。 该房间的设计旨在满足手球“手球 - Ligue 1”的特定运动标准,为球员提供足够的空间,为观众提供专业设备和看台。

此外,还将新建一个 650 平方米的体育馆,用于学校活动。 这个多功能室将让学生受益于一个适合进行各种体育活动的空间,作为他们教育的一部分。

除了运动场外,该建筑群还包括其最佳功能所需的场地。 将提供更衣室、办公室、接待处和储藏室,以满足体育场馆的后勤和管理需求。

Dlubal 的客户被委托对现有的 50m x 100m 框架进行加固,方法是放置受拉金属,建造体育场结构和运动场结构;以及框架结构和木结构延伸部分的施工。

建模与设计

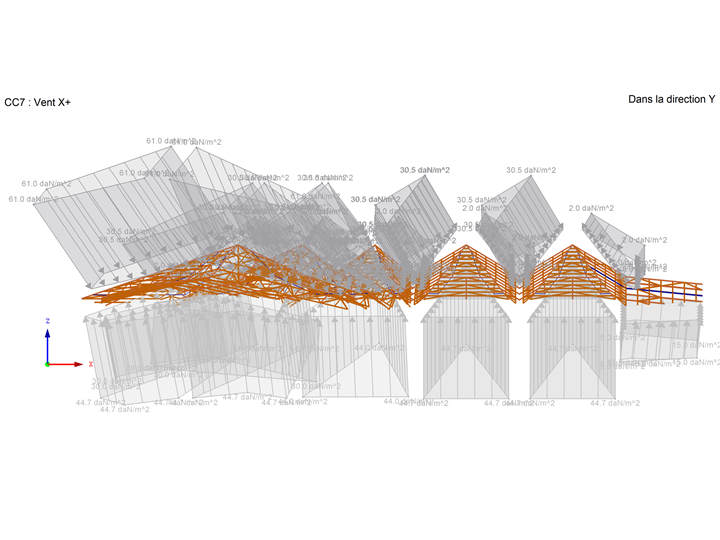

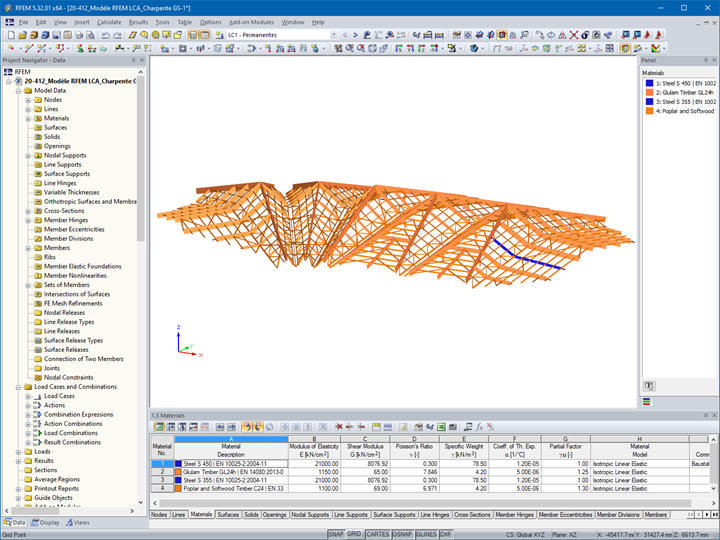

第一步是在 RFEM 上考虑复杂的几何形状和重要的尺寸对屋顶结构进行建模。 然后,有必要对将施加在结构上的荷载进行分析。 因此,在模型上定义了永久荷载(框架本身的重量、附加单元的重量等)和可变荷载(雪荷载、风荷载等)。

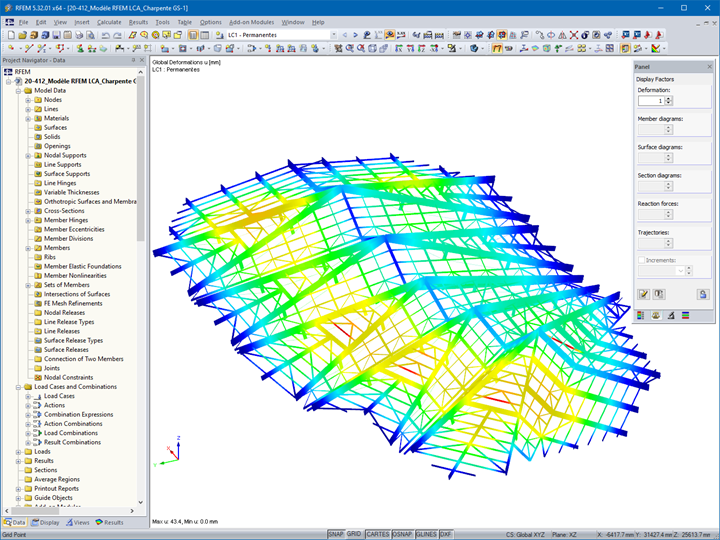

RFEM 软件计算了框架每个杆件的应力、应变和由此产生的内力。 RF-STEEL EC3 模块用于稳定性分析。

工程师们可以使用计算软件得出的结果来评估框架的结构性能,确定高应力区域并调整设计。

位置
6 Allée du Haras,
49100,
昂热
项目管理 CRR Architecture(首席架构师)
所有者 昂热市
木块 - 研究和实现 LCA 木结构建筑


项目说明

模型数据

节点数目: 1316
线的数目 2545
杆件数目: 2545
荷载工况数目 8
荷载组合数目 23
结果组合数目 1
总重量 73,711 t
翘曲区域尺寸 73.135 x 46.498 x 7.684 m
软件版本 5.29.01
