Reconstrução do antigo ringue de patinagem no gelo de Haras em Angers (49), França

Parâmetros do modelo

• Peso: 73,711 t

Modelo

Modelo 3D

• Visualizador 3D | Google
• Visualizador 3D | Babylon
• Realidade virtual

Modelo | Reconstrução do antigo ringue de patinagem no gelo de Haras em Angers, França

Apresentação do projeto

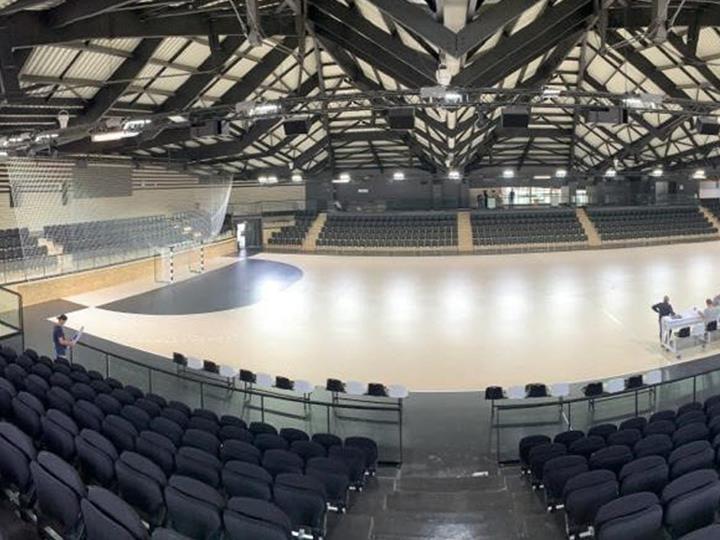

O projeto inclui vários elementos-chave. Em primeiro lugar, será equipado um pavilhão desportivo com uma área de 1 200 m2 para a prática de andebol. Este pavilhão cumpre os requisitos desportivos específicos da liga de andebol "Ligue 1" disponibilizando um espaço adequado para os jogadores, equipamento especializado e tribunas para os espetadores.

Para dar apoio a atividades escolares, será criado um pavilhão desportivo anexo com 650 m2. Esta sala multifuncional permite aos estudantes usufruir de um espaço adequado para a prática de uma variedade de atividades desportivas no âmbito da sua formação.

Além das zonas desportivas, o complexo inclui as instalações necessárias para um ótimo funcionamento. Para dar resposta às necessidades logísticas e administrativas do complexo desportivo, serão disponibilizados balneários, escritórios, uma receção e espaços de arrecadação.

O cliente francês da Dlubal LCA Construction Bois ficou responsável pelo reforço do pórtico de aço existente de 50 m x 100 m, pelo planeamento estrutural das tribunas e pela construção do piso desportivo, bem como pelo reforço da estrutura de barras e pórticos e pela extensão do pórtico de madeira.

Modelação e dimensionamento

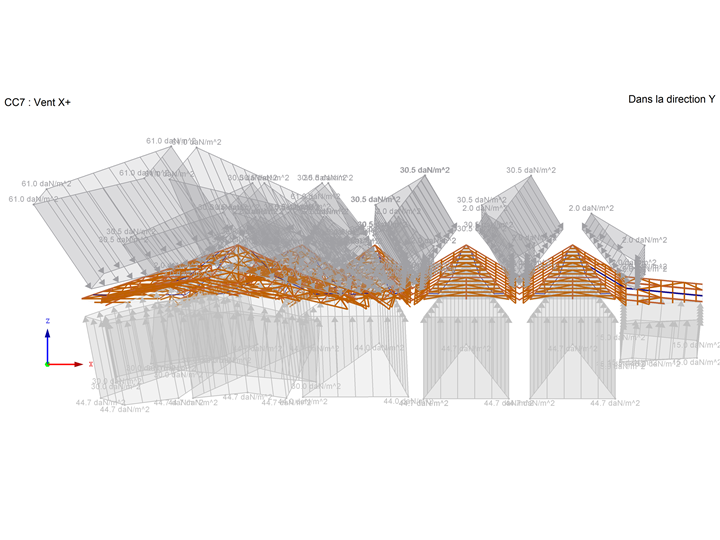

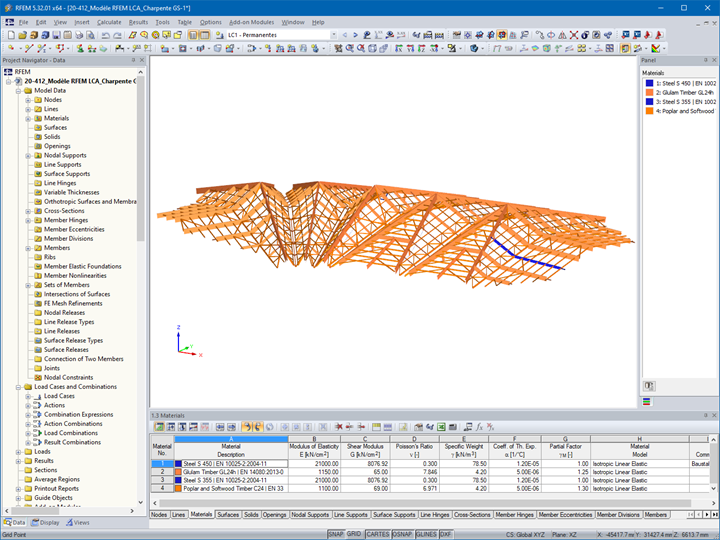

O primeiro passo consistiu na modelação da estrutura da cobertura tendo em consideração a geometria complexa e as dimensões importantes no RFEM. Em seguida, foi necessário realizar uma análise das cargas que serão aplicadas na estrutura. Assim sendo, foram definidas no modelo as cargas permanentes (peso do próprio pórtico, elementos estruturais etc.) e as cargas variáveis (cargas de neve, cargas de vento etc.).

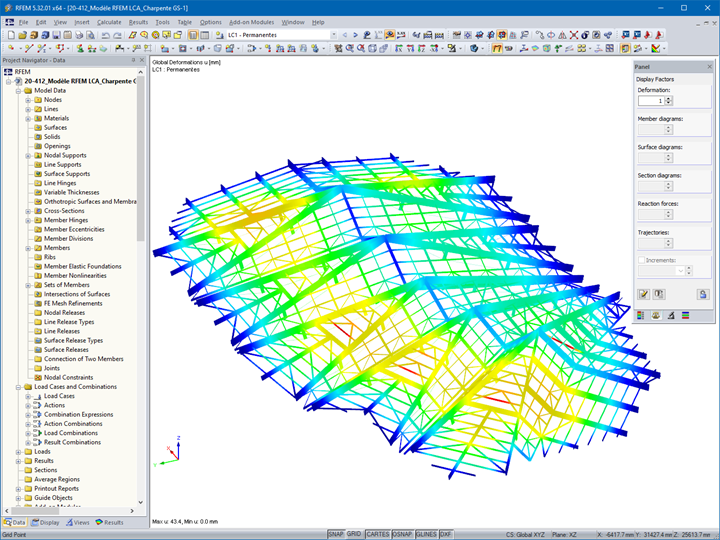

O software RFEM foi utilizado para determinar as tensões, as deformações e os esforços internos resultantes em cada elemento estrutural do pórtico. O módulo RF-STEEL EC3 foi utilizado para as verificações de estabilidade.

Com os resultados obtidos no software de cálculo, os engenheiros foram capazes de avaliar o desempenho estrutural do pórtico, identificar as zonas de maior tensão e ajustar o dimensionamento.
