Conversione della vecchia pista di pattinaggio Haras ad Angers (49), Francia

Parametri del modello

• Peso: 73.711 t

Modello

Modello 3D

• 3D Viewer | Google
• 3D Viewer | Babylon
• Realtà virtuale

Modello | Nuova copertura della vecchia pista di pattinaggio di Haras ad Angers, Francia

Presentazione del progetto

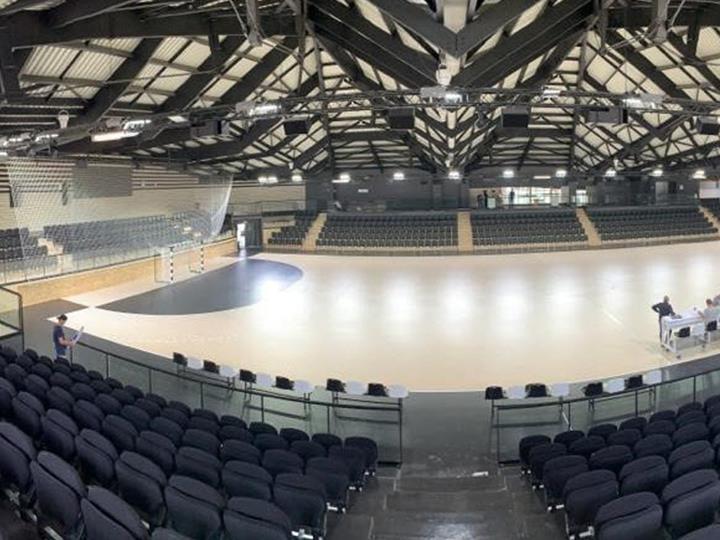

Il progetto comprende diversi elementi chiave. In primo luogo, è stato costruito un palazzetto dello sport dedicato alla pratica della pallamano, che si estende su un'area di 1.200 m². È stato progettato per soddisfare gli standard sportivi specifici della prima lega di "Pallamano - Ligue 1", fornendo spazio adeguato per i giocatori, attrezzature specializzate e gradinate per gli spettatori.

Quindi, sarà creato anche un palazzetto dello sport annesso di 650 m² per le attività scolastiche. La sala multifunzionale consente agli studenti di beneficiare di uno spazio adatto per la pratica di una varietà di attività sportive come parte della loro formazione.

Oltre alle aree sportive, il blocco di edifici comprende i locali necessari per il suo funzionamento ottimale. Spogliatoi, uffici, reception e spazi di stoccaggio sono previsti per soddisfare le esigenze logistiche e amministrative del complesso sportivo.

Il cliente francese Dlubal LCA Wood Construction è stato incaricato dell'armatura per il telaio esistente di 50 mx 100 m (164 ft x 328 ft) mettendo un'installazione in acciaio sotto tensione, la costruzione delle strutture per la tribuna e il campo sportivo; così come la costruzione di un'estensione della struttura in legno.

Modellazione e progettazione

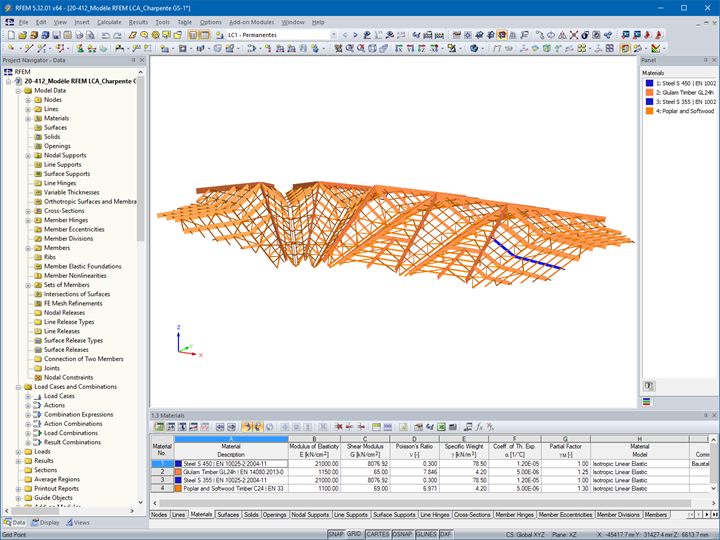

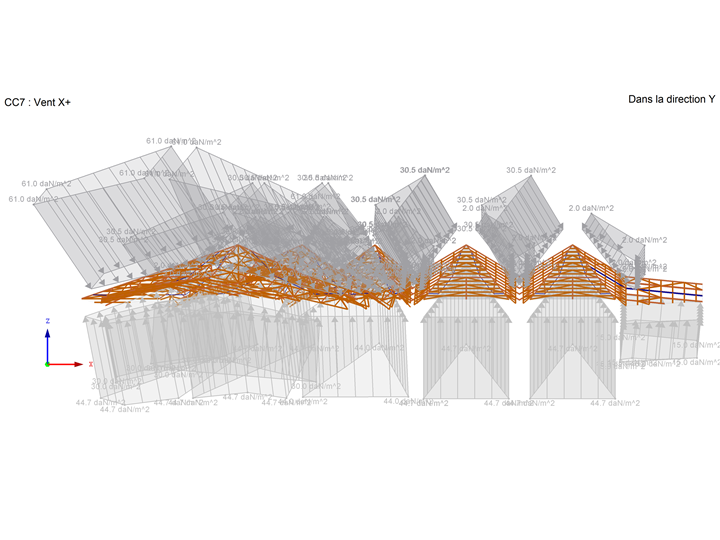

La prima fase è consistita nella modellazione della struttura del tetto in RFEM, tenendo conto della sua geometria complessiva e di tutte le dimensioni importanti. Successivamente, è stato necessario effettuare un'analisi dei carichi da applicare sulla struttura. Successivamente, sul modello sono stati definiti i carichi permanenti (peso della struttura stessa, elementi collegati, ecc.) e i carichi variabili (carichi da neve, carichi da vento, ecc.).

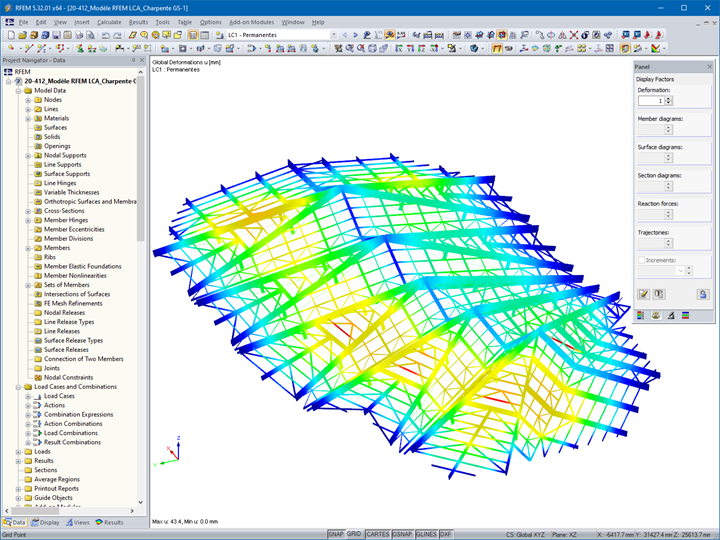

RFEM è stato utilizzato per determinare le tensioni, le deformazioni e le forze interne e i momenti risultanti in ciascuna asta della struttura. Il modulo aggiuntivo RF-STEEL EC3 è stato utilizzato per le analisi di stabilità.

Utilizzando i risultati ottenuti da tale software di analisi, gli ingegneri sono stati in grado di valutare il comportamento strutturale della struttura, identificare le regioni di tensioni elevate e modificare il progetto.
