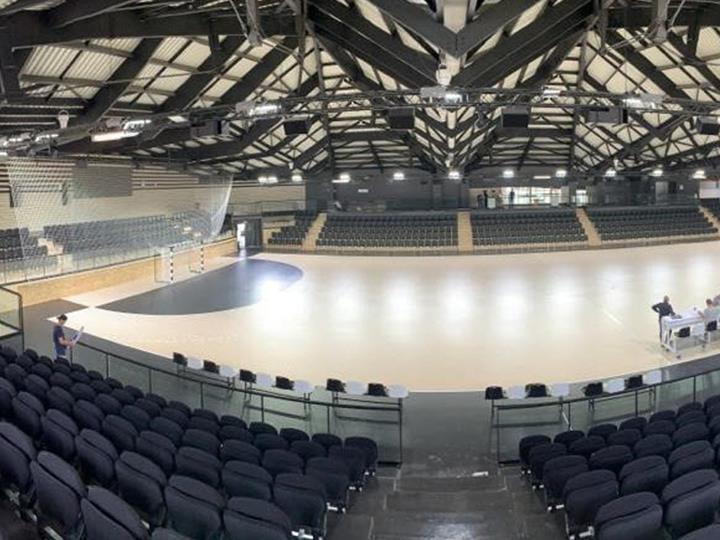

Przebudowa starego lodowiska Haras w ANGERS (49), Francja

Celem tego projektu jest renowacja, rozbudowa i modernizacja dawnego lodowiska Haras, położonego w pobliżu zamku w Angers i należącego do sektora Architecte des Bâtiments de France (ABF). Celem jest stworzenie nowoczesnego kompleksu sportowego, odpowiadającego potrzebom lokalnej społeczności, przy jednoczesnym zachowaniu istniejącego dziedzictwa architektonicznego.

Prezentacja projektu

Projekt obejmuje kilka kluczowych elementów. W pierwszej kolejności powstanie hala sportowa do gry w piłkę ręczną o powierzchni 1200 m2. Pomieszczenie to zostanie zaprojektowane z myślą o spełnieniu specyficznych standardów sportowych piłki ręcznej "Handball - Ligue 1", poprzez zapewnienie odpowiedniej przestrzeni dla zawodników, specjalistycznego sprzętu oraz trybun dla widzów.

Z myślą o zajęciach szkolnych zostanie również dobudowana hala sportowa o powierzchni 650 m2. Ta wielofunkcyjna sala pozwoli uczniom korzystać z przestrzeni odpowiedniej do uprawiania różnych aktywności sportowych.

Oprócz terenów sportowych na terenie kompleksu znajdują się pomieszczenia niezbędne do jego optymalnego funkcjonowania. W celu zaspokojenia potrzeb logistycznych i administracyjnych kompleksu sportowego powstaną szatnie, biura, recepcja i pomieszczenia magazynowe.

Klientowi firmy Dlubal zlecono wzmocnienie istniejącej ramy o wymiarach 50 m x 100 m poprzez rozciąganie elementów metalowych, budowę konstrukcji stadionu i konstrukcji boiska sportowego; oraz budowę ościeżnicy i przedłużenia drewnianej ościeżnicy.

Modelowanie i wymiarowanie

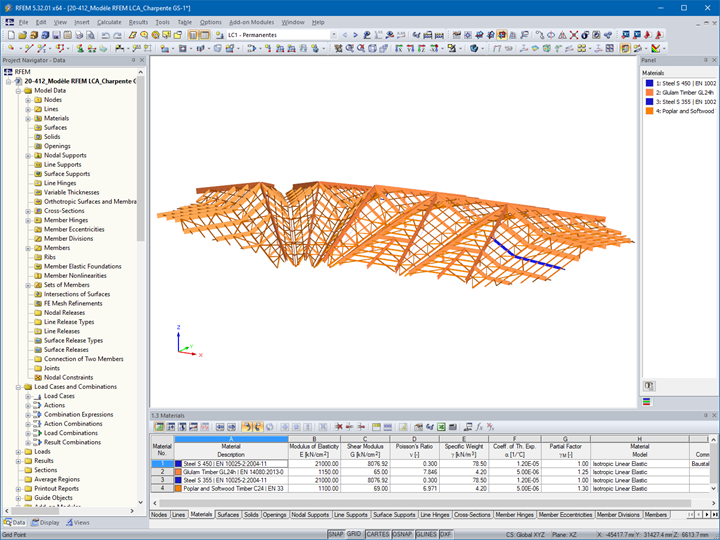

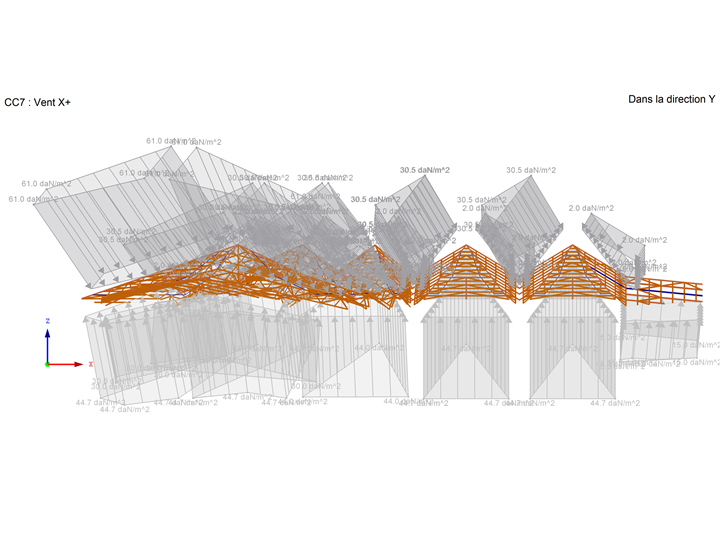

Pierwszym krokiem było zamodelowanie konstrukcji dachu z uwzględnieniem złożonej geometrii i istotnych wymiarów w programie RFEM. Następnie konieczne było przeprowadzenie analizy obciążeń, które będą przyłożone do konstrukcji. W ten sposób na modelu zdefiniowano obciążenia stałe (ciężar samej ramy, dołączonych elementów itp.) oraz zmienne (śnieg, wiatr itp.).

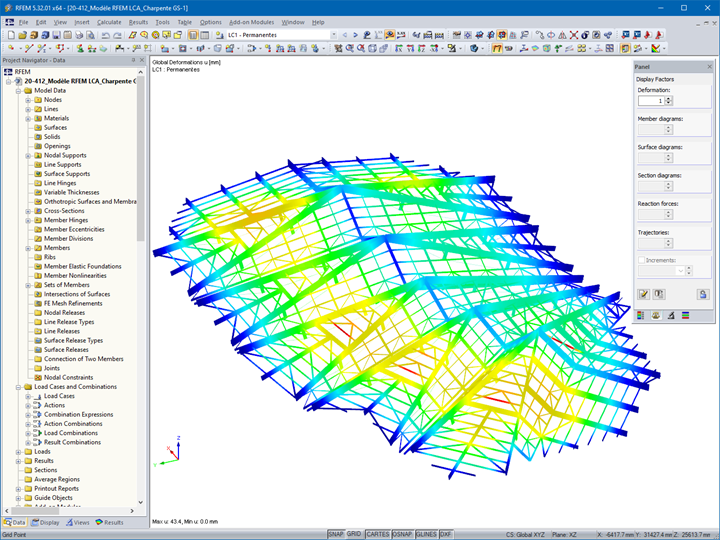

W programie RFEM określono naprężenia, odkształcenia i wypadkowe siły wewnętrzne w każdym pręcie ramy. Do analizy stateczności wykorzystano moduł RF-STEEL EC3.

Korzystając z wyników uzyskanych z oprogramowania, inżynierowie byli w stanie ocenić parametry konstrukcyjne ramy, zidentyfikować obszary o dużym naprężeniu i dostosować projekt.

Miejsce
6 Allée du Haras,
49100,
Angers, Francja
Zarządzanie projektem CRR Architecture (authorized architect)
Klient Miasto Angers
Część projektu - Planowanie i realizacja LCA Wood Construction


Specyfikacja projektu

Dane modelu

Liczba węzłów 1316
Liczba linii 2545
Liczba prętów 2545
Ilość przypadków obciążenia 8
Ilość KO 23
Liczba kombinacji wyników 1
Ciężar całkowity 73,711 t
Wymiary (metryczne) 73,135 x 46,498 x 7,684 m
Wymiary (imperialne) 239.94 x 152.55 x 25.21 feet
Wersja programu 5.29.01
