Reconversion de l'ancienne patinoire du Haras à ANGERS (49), France

Paramètres du modèle

• Nombre de nœuds : 1316
• Nombre de barres : 2545
• Cas de charge : 8
• Poids : 73,711 t

Modèle

Modèle 3D

• Visionneuse 3D | Google
• Visionneuse 3D | Babylon
• Réalité virtuelle

Modèle | Reconversion de l'ancienne patinoire du Haras à ANGERS

Présentation du projet

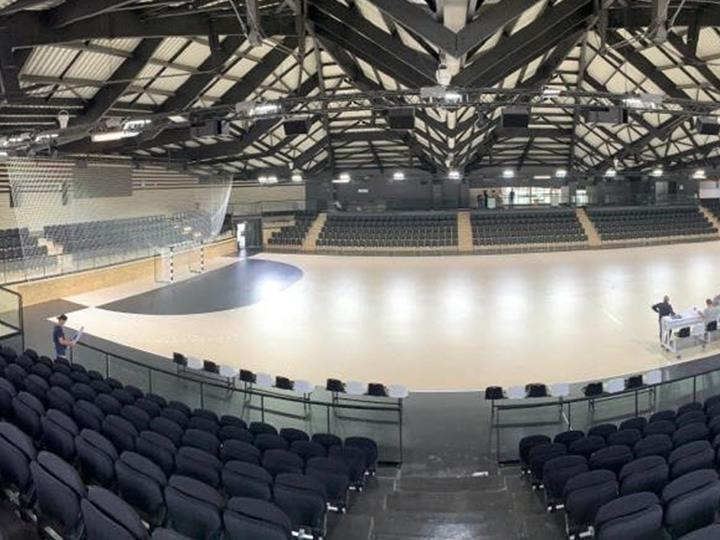

Le projet comprend plusieurs éléments clés. Tout d'abord, une salle de sports dédiée à la pratique du handball, d'une superficie de 1 200 m2, sera aménagée. Cette salle sera conçue pour répondre aux normes sportives spécifiques du handball « Handball – Ligue 1 », en offrant un espace adéquat pour les joueurs, des équipements spécialisés et des gradins pour les spectateurs.

Ensuite, une salle de sport annexe de 650 m2 sera également créée pour les activités scolaires. Cette salle multifonctionnelle permettra aux élèves de bénéficier d'un espace adapté à la pratique d'une variété d'activités sportives dans le cadre de leur éducation.

En plus des espaces de sports, le complexe intègre des locaux nécessaires à son fonctionnement optimal. Des vestiaires, des bureaux, une réception et des espaces de stockage seront prévus pour répondre aux besoins logistiques et administratifs du complexe sportif.

Le client de Dlubal a été missionné pour le renforcement de la charpente existante 50m x 100m par une mise en sous-tension métallique, la construction des structures de gradins et de la structure de sol sportif ; ainsi que la construction d'une extension en charpente et ossature bois.

Modélisation et conception

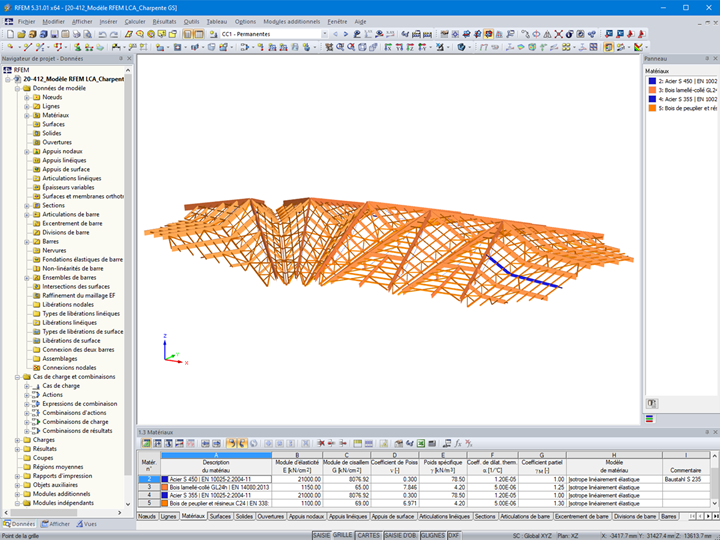

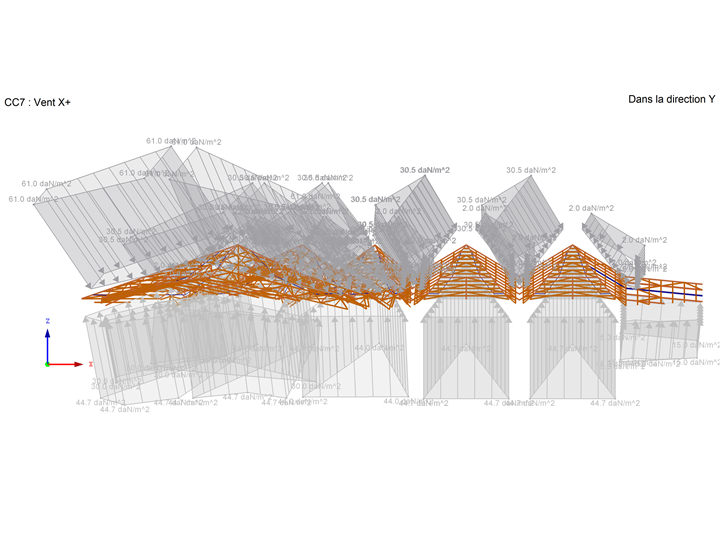

La première étape consistait à la modélisation de la charpente de toiture en tenant compte de la géométrie complexe et des dimensions importantes sur RFEM. Ensuite, il était nécessaire d'effectuer une analyse des charges qui s'appliqueront sur la structure. Ainsi, les charges permanentes (poids de la charpente elle-même, des éléments attachés, etc.) et des charges variables (charges de neige, charges du vent, etc.) ont été définies sur le modèle.

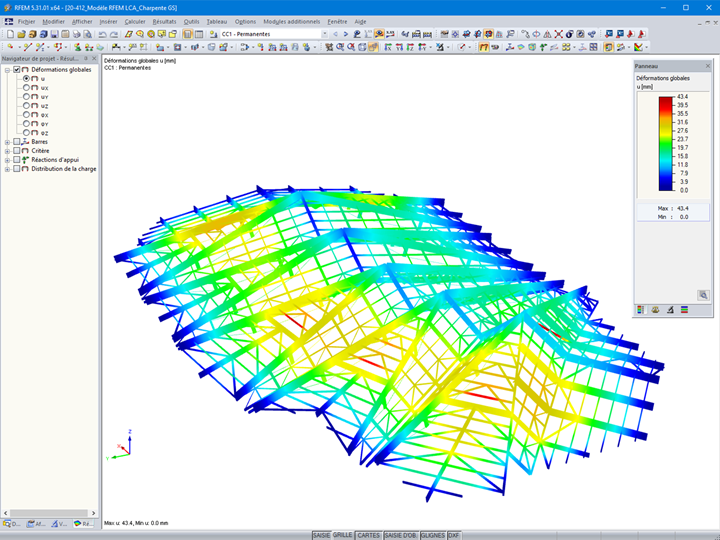

Le logiciel RFEM a servi à déterminer les contraintes, les déformations, les efforts internes résultants dans chaque élément de la charpente. Le module RF-STEEL EC3 a été utilisé pour les analyses de stabilité.

En utilisant les résultats obtenus à partir du logiciel de calcul, les ingénieurs ont pu évaluer la performance structurale de la charpente, identifier les zones de contraintes élevées, ajuster la conception.
