Přestavba starého kluziště Haras v ANGERS (49), Francie
Projekt zákazníka
-
01

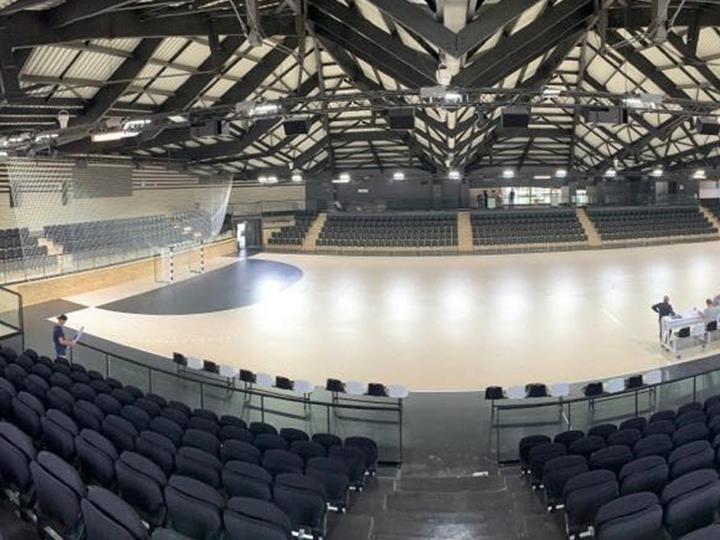

Přestavba starého kluziště Haras v ANGERS (© LCA Construction Bois)
-
01

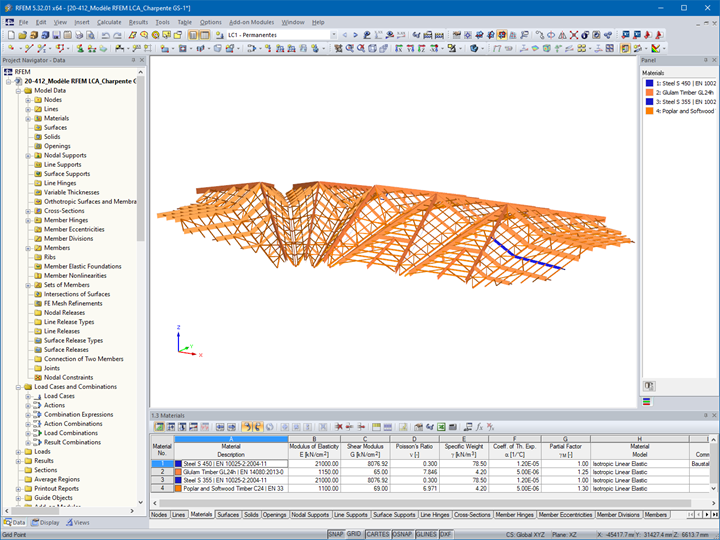

Rámový model v programu RFEM 5 (© LCA Construction Bois)
-
01

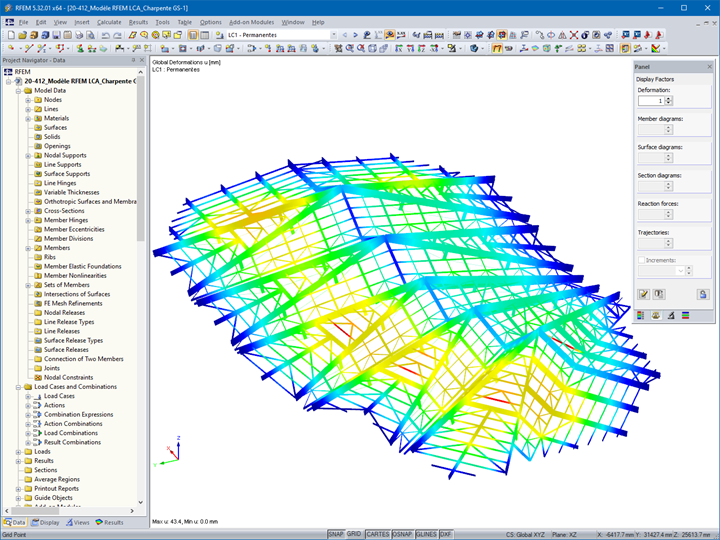

Deformace při zatížení větrem v programu RFEM 5 (© LCA Construction Bois)
-
01

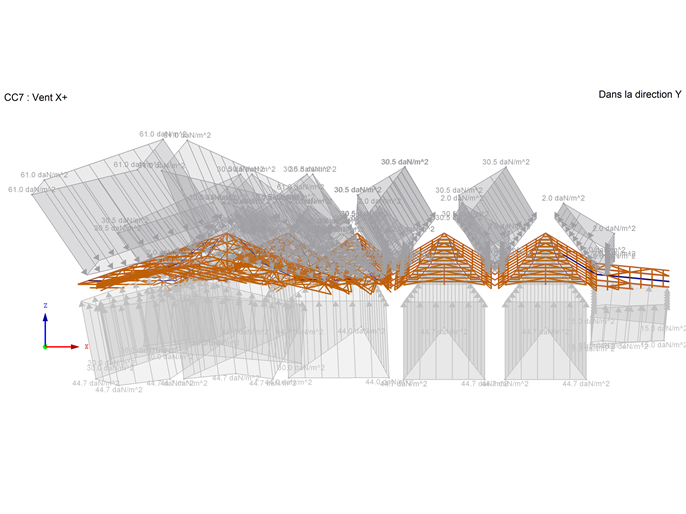

Zatížení větrem ve směru Y (© LCA Construction Bois)
-
01
Deformace při zatížení větrem v programu RFEM 5
Cílem tohoto projektu je sanace, rozšíření a vylepšení někdejšího kluziště Haras nedaleko hradu Angers, které spadá do sektoru ABF (Architecte des Bâtiments de France). Vytvořit se má moderní sportovní zařízení, které bude při současném zachování stávajícího architektonického dědictví odpovídat potřebám občanů města.
| Řízení stavby | CRR Architecture (hlavní architekt) |
| Investor | Město Angers, Francie |
| Dřevěná konstrukce - projektování a realizace | LCA Construction Bois |
Parametry modelu
Model
Projekt
Projekt obsahuje několik klíčových prvků. Nejprve se má zřídit sportovní hala pro házenou o ploše 1200 m2. Tato hala bude uzpůsobena specifickým sportovním standardům házenkářské ligy "Handball - Ligue 1", a bude tak poskytovat dostatek prostoru pro hráče i speciální vybavení a tribuny pro diváky.
Dále bude přistavěn sportovní sál o ploše 650 m2 pro školní aktivity. Tento multifunkční sál bude sloužit žákům v rámci výuky k nejrůznějším sportovním aktivitám.
Vedle těchto sportovišť budou součástí komplexu prostory pro jeho optimální provoz. K logistickým a administrativním účelům tohoto sportovního zařízení vzniknou dále šatny, kanceláře, recepce a skladovací prostory.
Náš francouzský zákazník, společnost LCA Construction Bois, byla pověřena ocelovým vyztužením stávajícího rámu o rozměrech 50 x 100 m, namáhaným v tahu, a dále konstrukcí diváckých tribun, konstrukcí sportoviště a dále rozšířením prutové a rámové konstrukce ze dřeva.
Modelování a návrh
Prvním krokem bylo vytvoření modelu střešní prutové konstrukce s ohledem na složitou geometrii a podstatné rozměry v programu RFEM. Poté bylo nutné provést analýzu zatížení, která budou na konstrukci působit. Na modelu se proto definovala stálá zatížení (tíha samotného rámu, připojených prvků atd.) a proměnná zatížení (zatížení sněhem, větrem atd.).
Následně se v programu RFEM spočítala napětí, přetvoření a výsledné vnitřní síly v každém prvku rámu. Pro posouzení stability se použil modul RF-STEEL EC3.
Na základě výsledků stanovených výpočetním softwarem mohli inženýři vyhodnotit statické chování rámu, identifikovat oblasti s vysokým namáháním a upravit návrh.
Umístění projektu
Klíčová slova
Kluziště Dřevěné konstrukce Sportovní zařízení Prutová konstrukce Dřevěná konstrukce RFEM 5 RF-STEEL EC3 Posouzení stability
