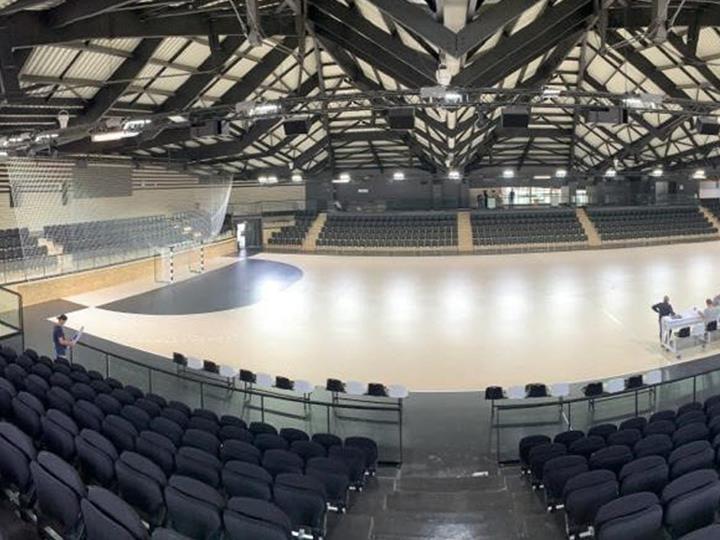

Reconstrucción de la antigua pista de hielo de Haras en Angers (49), Francia

Parámetros del modelo

• Peso: 73,711 t

Modelo

Modelo en 3D

• Visor 3D | Google
• Visor 3D | Babylon
• Realidad virtual

Modelo | Reconstrucción de la antigua pista de hielo de Haras en Angers, Francia

Presentación del proyecto

El proyecto incluye varios elementos clave. Primero, se construyó un pabellón de deportes dedicado a la práctica del balonmano, con una superficie de 1.200 m2. Fue diseñado para cumplir con los estándares deportivos específicos de la primera liga de "Balonmano - Ligue 1", ofreciendo un lugar adecuado para los jugadores, equipamiento especializado y gradas para los espectadores.

Luego, también se creó un anexo del pabellón de deportes de 650 m2 para las actividades escolares. La sala multiusos permite a los estudiantes beneficiarse de un espacio adecuado para la práctica de una variedad de actividades deportivas como parte de su educación.

Además de las zonas deportivas, el complejo incluye los locales necesarios para su óptimo funcionamiento. Se proporcionan vestuarios, despachos, recepción y espacios de almacenaje para cubrir las necesidades logísticas y administrativas del complejo deportivo.

El cliente francés de Dlubal LCA Wood Construction estuvo a cargo del refuerzo del pórtico existente de 50 m x 100 m colocando una instalación de acero a tracción, la construcción de las estructuras para el stand y la pista de deportes; así como la construcción de una extensión del entramado de madera.

Modelado y diseño

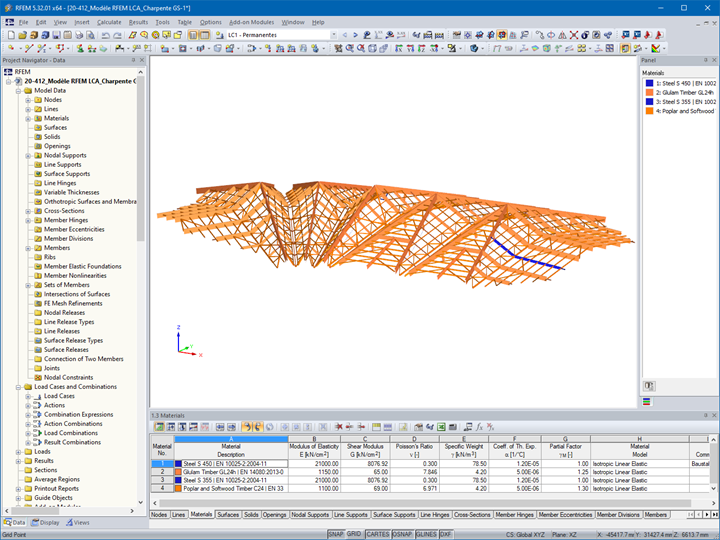

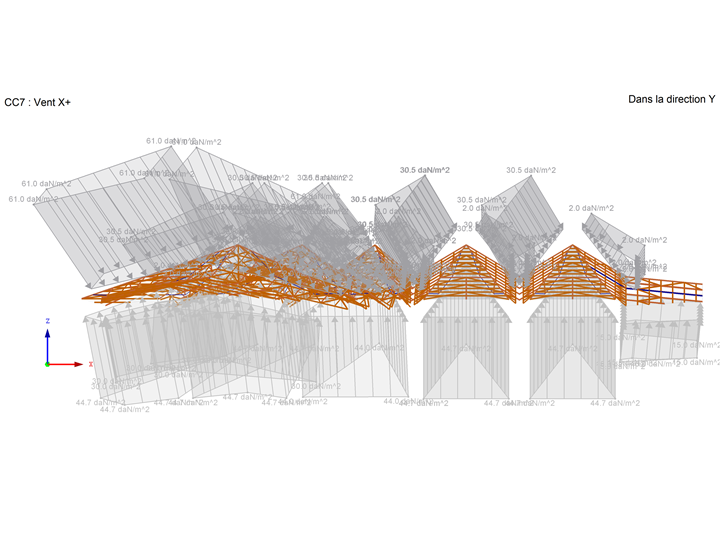

La primera etapa consistió en modelar la estructura de la cubierta en RFEM, teniendo en cuenta su geometría completa y todas las dimensiones importantes. Luego, fue necesario realizar un análisis de las cargas a aplicar en la estructura. A continuación, se definieron las cargas permanentes en el modelo (peso de la propia estructura, elementos adosados, etc.) y las cargas variables (cargas de nieve, cargas de viento, etc.).

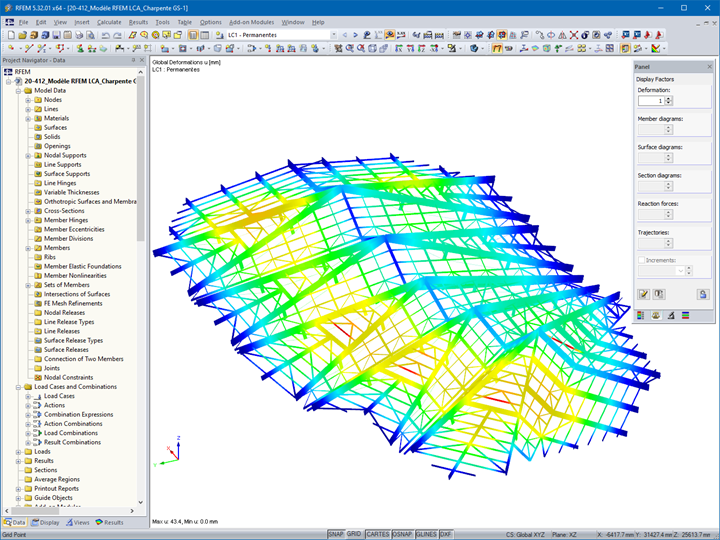

El software RFEM sirvió para determinar las tensiones, deformaciones y los esfuerzos internos resultantes en cada barra de la estructura. Para el análisis de estabilidad se utilizó el módulo adicional RF-STEEL EC3.

Usando los resultados obtenidos del software de análisis, los ingenieros pudieron evaluar el comportamiento de la estructura, identificar regiones de tensiones elevadas y ajustar el diseño.
