Acabou de definir todos os parâmetros do caso de carga da análise de espectro de resposta. Clique em Calcular para iniciar a análise espectral do CC6.

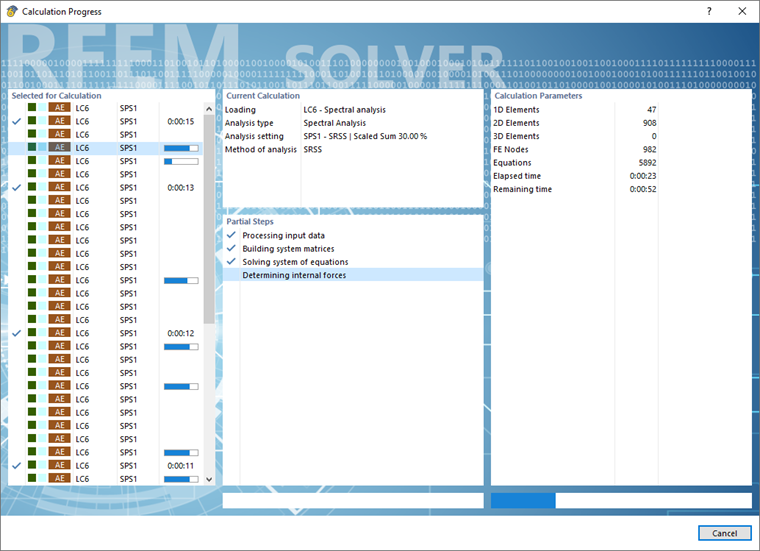

Pode ver na caixa de diálogo 'Processo do cálculo' que o CC6 é calculado diversas vezes: Os sub-resultados são determinados para cada Direção e cada Formas próprias que são depois sobrepostas resultando na "envolvente" de todos os extremos. Como a opção 'Guardar resultados de todos os modos selecionados' foi ativada no Configuração de análise espectral , é possível avaliar qualquer um desses sub-resultados.

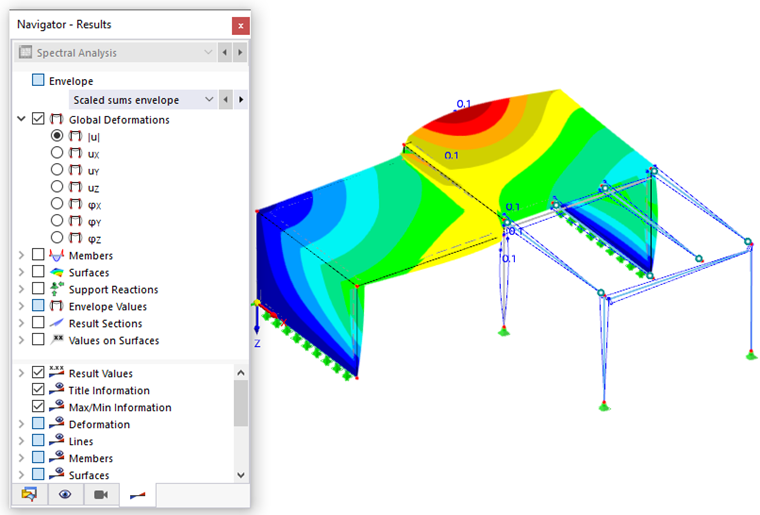

Assim que o cálculo estiver concluído, a envolvente acima mencionada das deformações |U| é exibida na janela de trabalho. Estas representam as deformações reais, não quaisquer resultados escalados como na análise modal.

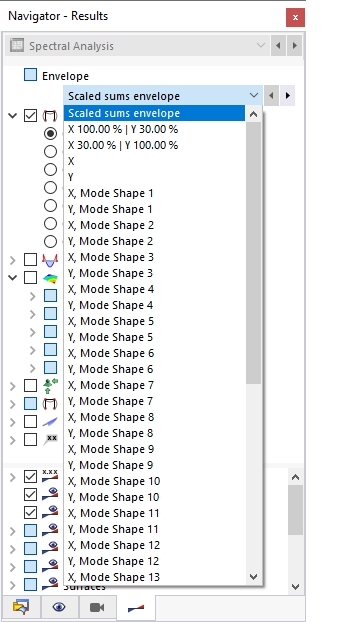

No Navegador – Resultados , é possível controlar quais os sub-resultados que são apresentados. Abra a lista para verificar as deformações específicas para cada direção do espectro de resposta e para cada forma própria relevante.
A lista também permite aceder às deformações das somas em escala, bem como nas direções X e Y.

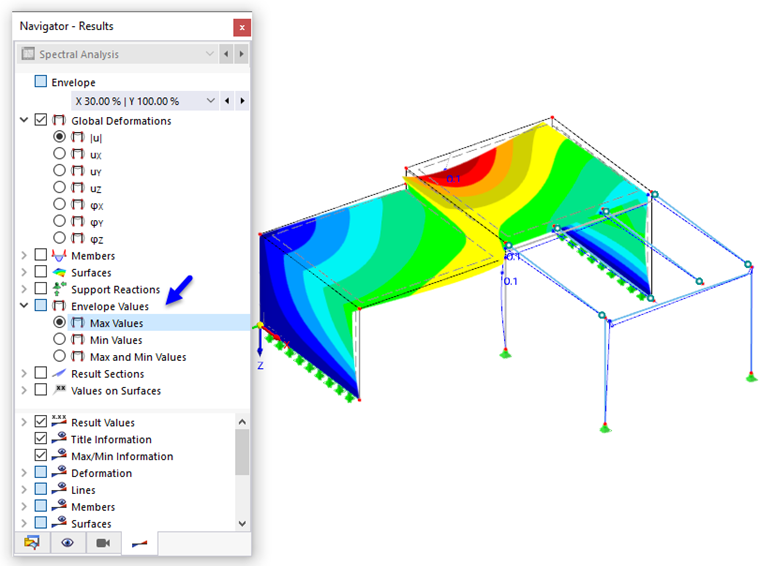

A categoria 'Valores de envolvente' oferece opções específicas para apresentar os resultados máximos e mínimos em simultâneo, em vez de ambos.

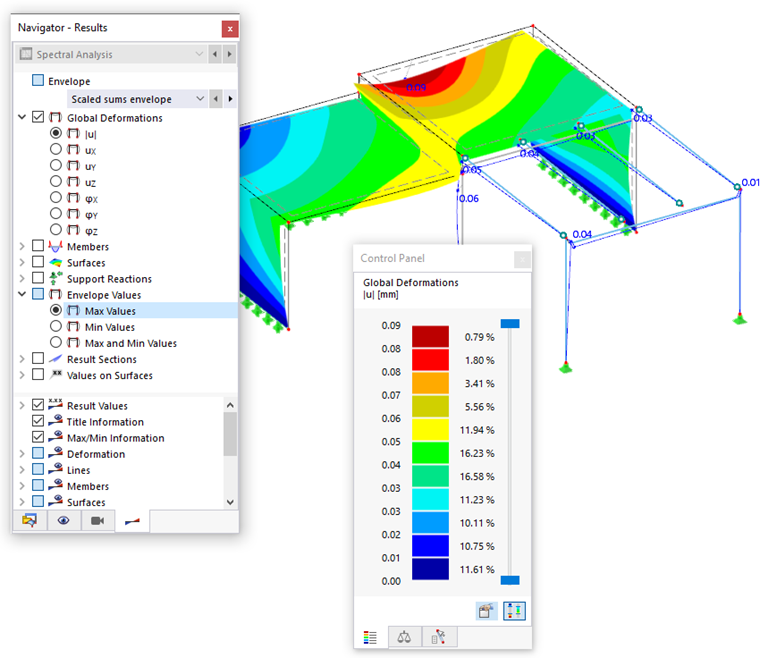

Como deve ter notado, as deformações resultantes da análise espectral são muito pequenas. Isto deve-se ao facto de o modelo ser bastante rígido. Se pretende aumentar as casas decimais das deformações, pode utilizar a opção
botão na barra de ferramentas da tabela, ou clique em Editar na barra de ferramentas e depois seleccione a opção Unidades e casas decimais.

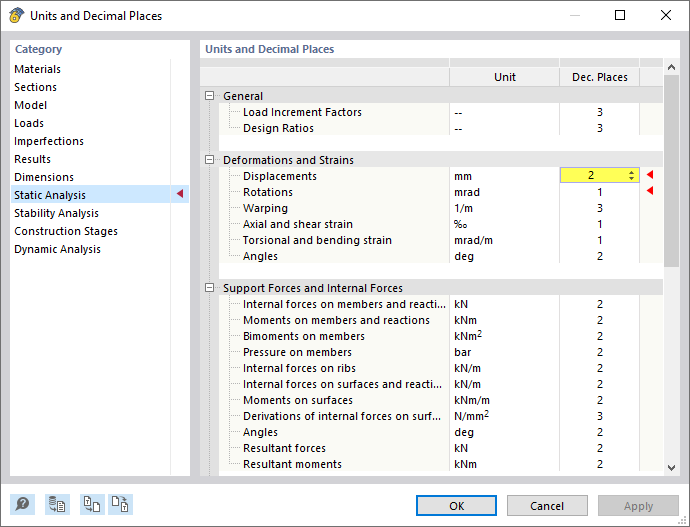

Na caixa de diálogo 'Unidades e casas decimais', selecione a categoria Análise estática. Introduza 2 casas decimais para os 'Deslocamentos'. De seguida, clique em OK para aplicar as alterações.

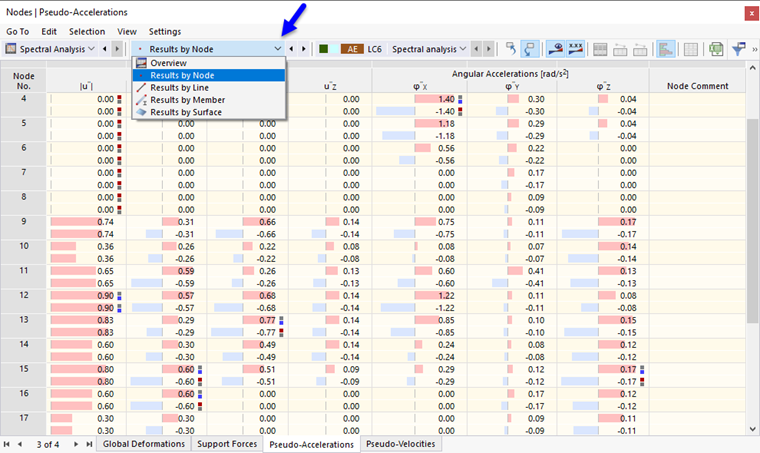

Os resultados também são listados nas tabelas. A maioria dos dados corresponde aos resultados disponíveis para a análise estática. Na tabela Pseudo acelerações , no entanto, pode adicionalmente ler as acelerações que são aplicadas aos nós do modelo de oscilações de grau de liberdade único fictício.
Existem dois valores para cada nó, cada um representando o valor máximo e mínimo.
