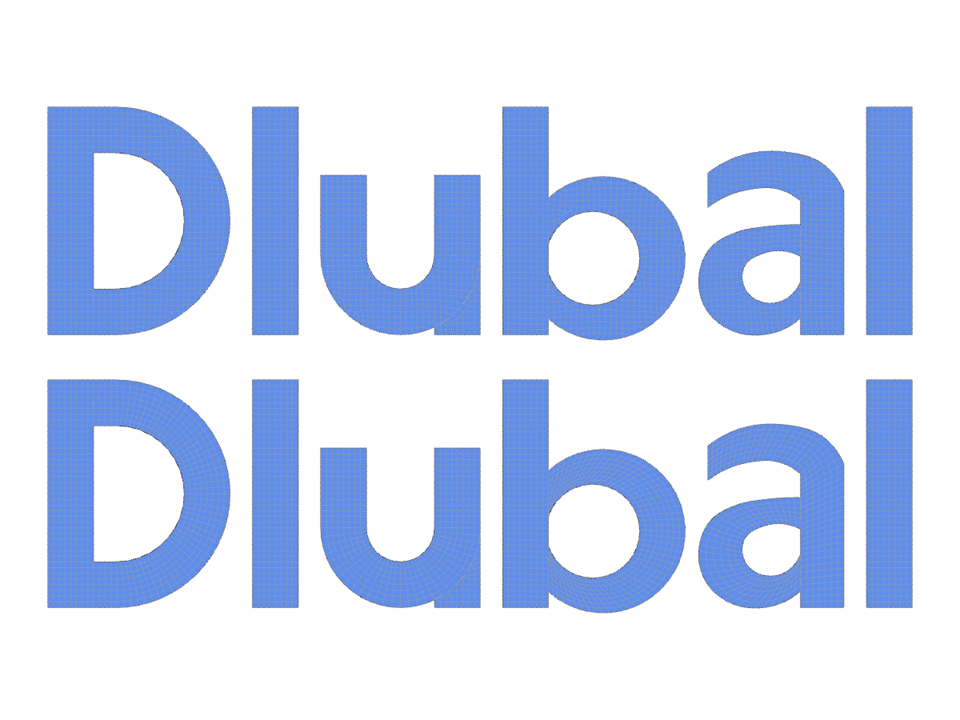

此模型说明了“对齐有限元网格”选项,用于生成具有曲线和折线外轮廓的面积网格。软件将有限元网格对齐到面积的边界线,以获得更精确的网格结构。链接中的图像 (https://www.dlubal.com/de/img/15714) 直观地展示了网格对复杂几何形状的适应性。该演示说明了自动网格生成的实际应用价值。


(0)
0(最多 5 颗星)
5 星 0
4 星 0
3 星 0
2 星 0
1 星 0

定向有限元网格

节点数目: 148
线的数目 114
面的数目: 24
总重量 178,431 t
翘曲区域尺寸 38.000 x 22.231 x 0.000 m
软件版本 5.23.02

您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
