要下载的文件包含一个参数化的块模型(文件类型*.rfs或*.rf6)。 更多关于参数化模型和块的信息,请参见视频教程 - SVT 010 | 创建和导入块,请看下面的链接。
该模型由德儒巴软件公司的技术团队创建。

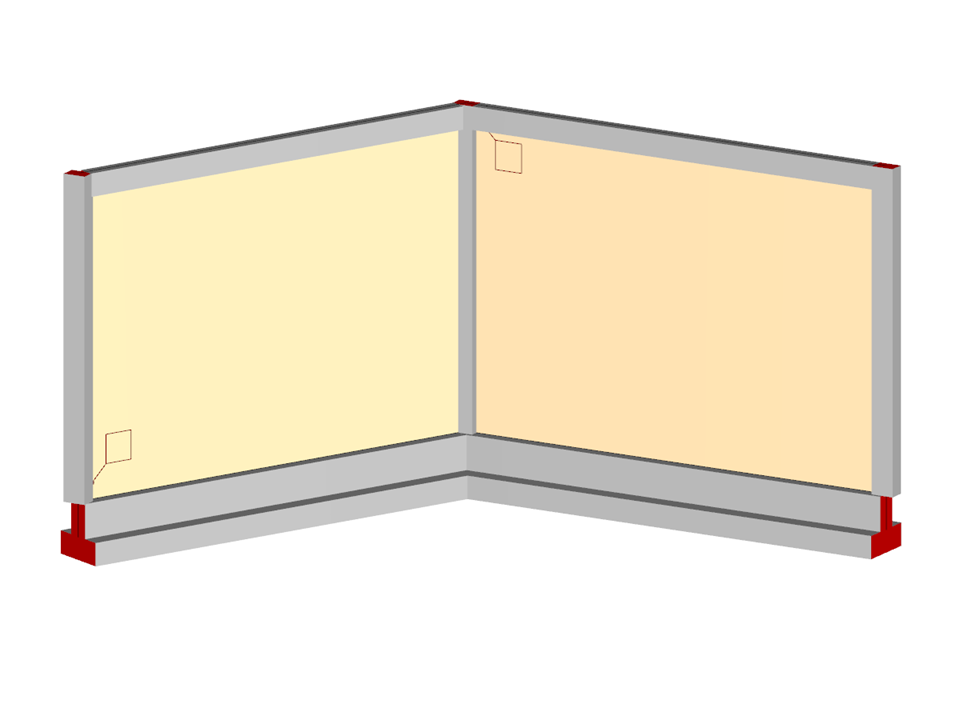

砌体墙
块参数可动态编辑 | |
节点数目: | 6 |
线的数目 | 7 |
杆件数目: | 7 |
面的数目: | 2 |
实体数目 | 0 |
荷载工况数目 | 0 |
荷载组合数目 | 0 |
结果组合数目 | 0 |
总重量 | 6,318 t |
翘曲区域尺寸 | 5.648 x 2.800 x 3.535 m |
