360° 全景钢结构建筑，德国普福尔茨海姆

位于德国 Pforzheim 的一座有百年历史的需拆除的废旧液化气仓库，该项目的改建计划和用途非常有创意。

通过内部设施的重建和改造，整个液化气仓库建筑将成为新一个不同寻常的公共活动场所，一个 360° 全景观景台。

钢结构用于360°全景
979x
钢结构

以前的储气库已经通过全新的室内设计改造成一个特别的活动区域。 在厚约6 m的地下一层上建造了一个直径约40 m的钢结构结构。 自2014年底起，柏林艺术家阿西西（Asisi）的360°全景图被展示在大楼内部。

安装施工

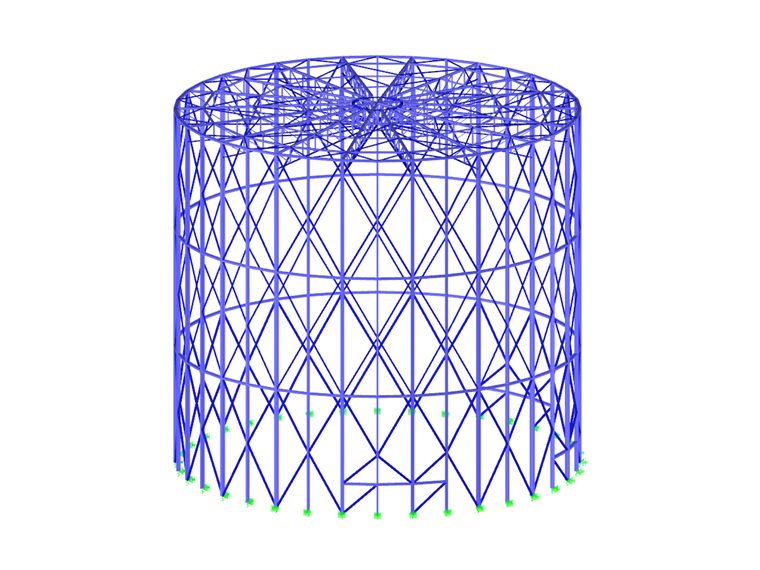

屋盖的主要结构是由18个径向移动的桁架梁组成，这些桁架梁由屋脊处的压环和上，下弦杆上的拉力环连接在一起。 压力管和围绕它的对角线构成了屋面板。

玻璃幕墙的主体结构由 18 个箍筋支承，呈 10° 网格布置。 圆柱体的加固通过水平环形加劲肋与受压和受拉刚度对角线的布置来保证。

为了能够尽可能真实地确定风荷载的不均匀分布，整个主结构在空间上通过RFEM进行建模。

结构设计 钢结构
IngenieurbüroKnapp，Gernsbach，德国
www.tragwerk-knapp.de
und
IngenieurbüroSchnur，Waldmohr，德国

轨道系统
BürofürLeichtbau-Tritthardt + Richter，Radolfzell，德国
www.tapweb.de

实体结构
Kreiling Krieger Lietzow-德国普福尔茨海姆咨询工程师
www.kkl-bi.de
建造 项目管理
PSB Ingenieurbüro Ehrle Vivas
建筑师 Gunter Schwarz（德国埃平根）
www.g. Schwarz Architekturbuero.de
投资商 Parkhotel Pforzheim GmbH＆Co.KG，普福尔茨海姆
www.gasometer-pforzheim.de

项目说明

模型数据

节点数目： 610
线的数目 1385
杆件数目： 1360
面的数目： 0
实体数目 0
荷载工况数目 11
荷载组合数目 24
结果组合数目 11
总重量 250,264 t
翘曲区域尺寸 39.000 x 35.885 x 39.000 m

您有什么问题想问的吗？

活动
2024-04-30
Online Training | English
中文-GB | 旗帜 网络培训
RFEM 6 | 高校学生 | 木结构设计导论
2024-05-02
RFEM 6 中关于膜结构的施工阶段
中文-GB | 旗帜 网络课堂
RFEM 6 对膜结构的施工阶段
2024-05-08
Online Training | English
中文-GB | 旗帜 网络培训
RFEM 6 | 高校学生 | 钢筋混凝土设计简介
2024-05-08
RSECTION 1 中\n截面建模和应力分析
中文-GB | 旗帜 网络课堂
RSECTION 1 中的截面建模和应力分析
2024-05-15
Online Training | English
中文-GB | 旗帜 网络培训
RFEM 6 | 高校学生 | 钢结构设计简介
2024-05-16
RFEM 6 中考虑施工阶段
中文-GB | 旗帜 网络课堂
RFEM 6 施工阶段分析
2024-05-23
RFEM 6 - 国标铝合金结构设计
中文-GB | 旗帜 网络课堂
RFEM 6 - 国标铝合金结构设计 | 2024 年 5 月
2024-06-20
RFEM 6 - 国标铝合金结构设计
中文-GB | 旗帜 网络课堂
Dlubal 技术支持回答的最常见问题 | 2024 年 6 月
2024-10-16
在线培训 | 英语
中文-GB | 旗帜 网络培训
RFEM 6 | 高校学生 | 杆件设计简介
2024-10-23
在线培训 | 英语
中文-GB | 旗帜 网络培训
RSECTION 1 | 高校学生 | 材料强度简介
2024-10-30
在线培训 | 英语
中文-GB | 旗帜 网络培训
RFEM 6 | 高校学生 | 有限元简介
2024-11-05 - 2024-11-07
Event Invitation
ZH | 旗帜 会议
NCSEA 结构工程论坛
视频
ZH | 旗帜 活动
在线培训 | RFEM für Studenten | 板件 3 | 15.06.2021
长度: 02:50:31 min
ZH | 旗帜 知识库
知识库000000 | 屈曲支座条件
长度: 00:01:12 min
ZH | 旗帜 知识库
知识库KB 000961 | 定义多杆件支座条件的可视化帮助
长度: 00:00:45 min
ZH | 旗帜 知识库
知识库000000 | 焊接工字钢截面和箱形截面的颈焊缝设计
长度: 00:01:05 min
ZH | 旗帜 知识库
知识库000000 | 在RF-/STEEL EC3中由扭转引起的剪应力极限值
长度: 00:00:35 min
活动
使用德儒巴软件进行板壳结构屈曲分析
长度: 00:00:00 min
ZH | 旗帜 知识库
知识库000880 | 荷载类型正点横向荷载
长度: 00:00:49 min
ZH | 旗帜 知识库
知识库KB 000726 | 将输入数据分配给多个杆件或多杆件
长度: 00:00:35 min
ZH | 旗帜 知识库
KB 000780 | 从等效杆件方法自动转换为一般方法...
长度: 00:01:27 min
下载模型
321x
空间大尺度木结构
Modèle de structure en acier de la Fondation Avicenne
1246x
钢结构建筑上部结构
ÖkoFEN总部办公楼木结构模型
813x
木结构办公建筑
Jo＆Joe酒店木结构模型
734x
木结构酒店建筑
ÖkoFEN 总部存储区带顶棚的框架模型
314x
法国圣巴尔多夫 ÖkoFEN 总部大楼
ÖkoFEN 总部仓储区框架模型
372x
法国圣巴尔多夫 ÖkoFEN 总部大楼
钢结构太阳能轨道
1381x
255x
钢结构太阳能轨道
路灯
961x
88x
底板街灯
木制包装
750x
87x
木制包装
知识库文章
Visuelle Hilfen beim Definieren der Lagerbedingungen von Stabsätzen bei der Bemessung nach EN 1993-1-1 Kapitel 6.3.4
Stabsätze werden in RF-/STAHL EC3 standardmäßig nach dem allgemeinen Verfahren (EN 1993-1-1, Kap. 6.3.4) auf Stabilität bemessen. Hierzu ist es notwendig, für das Ersatzsystem mit vier Freiheitsgraden die richtigen Lagerbedingungen zu bestimmen. Bei den heute üblichen 3D-Modellen kann man schnell die Übersicht über die Lage der Stabsätze im System verlieren.
截面设计中扭转剪应力极限值
Häufig verhindern sehr kleine Torsionsmomente in den zu bemessenden Stäben bestimmte Nachweisformate. Um diese zu vernachlässigen und die Nachweise dennoch zu führen, kann man in RF-/STAHL EC3 einen Grenzwert definieren, ab dem Torsionsschubspannungen berücksichtigt werden.
激活RF-/STEEL EC3中的焊缝设计
Das Zusatzmodul RF-/STAHL EC3 kann den Nachweis der Halskehlnähte für alle parametrischen, geschweißten Querschnitte der Querschnittsbibliothek führen. Hierzu muss die Option in den Detaileinstellungen des Moduls aktiviert werden. Alternativ kann auch ein Flächenmodell zur Bemessung genutzt werden.
签署“横向荷载作用在荷载上”的符号约定
Hin und wieder stellt sich die Frage zur Ermittlung des richtigen Lastangriffspunktes der positiven Querlasten in RF-/STAHL EC3 und RF-/STAHL AISC.
截图

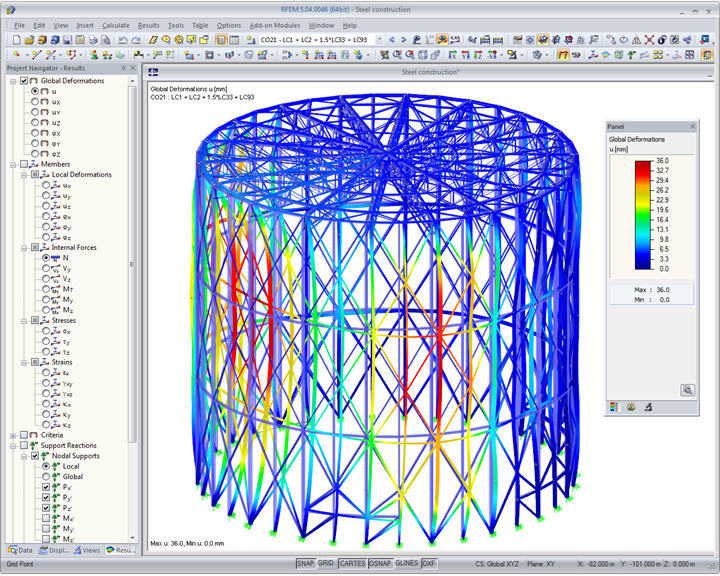

3D model with deformations in RFEM (©Knapp)
3D-Modell mit Verformungen in RFEM (© Knapp)

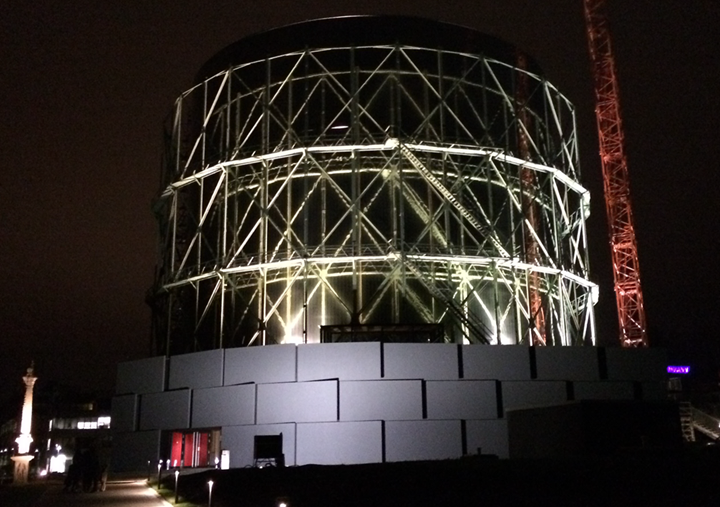

Panometer nach der Eröffnung (© Knapp)
Panometer nach der Eröffnung (© Knapp)

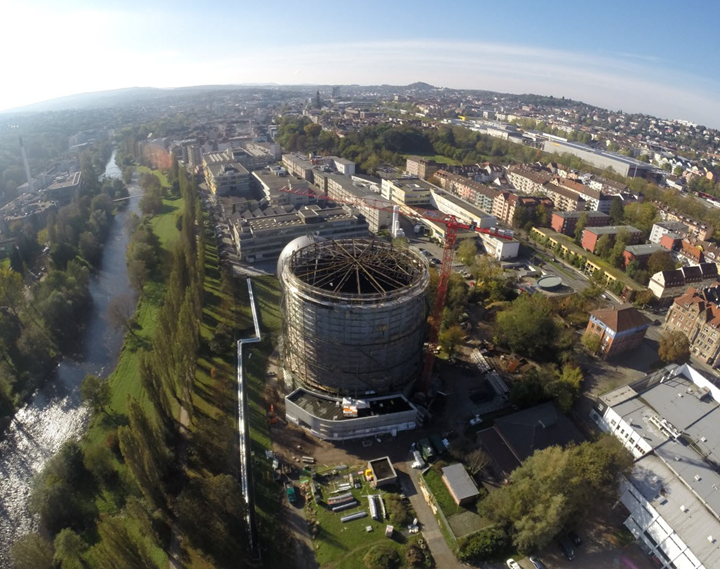

煤气表Pforzheim鸟瞰图（©PSBIngenieurbüroEhrle Vivas）
