Stahlkonstruktion für 360° - Panorama

Realisiert mit Dlubal Software

  • Kundenprojekt

Kundenprojekt

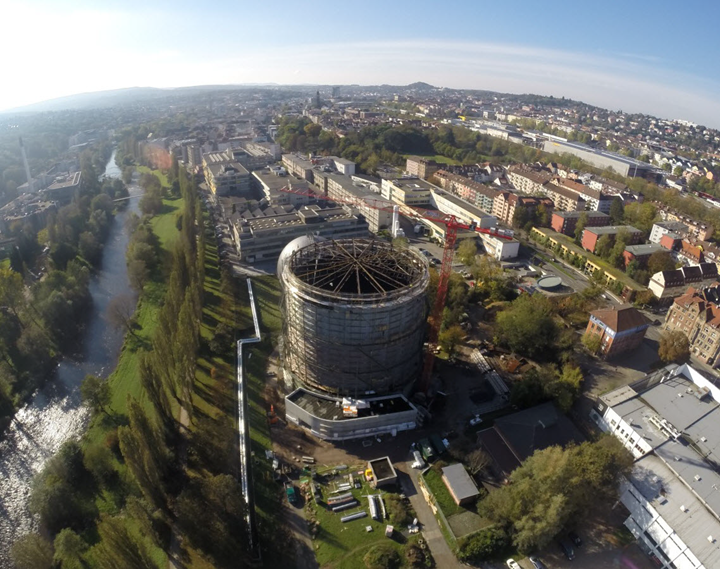

Durch die Verbindungen des Pforzheimer Unternehmers Wolfgang Scheidtweiler zum Panoramakünstler Yadegar Asisi konnte der 100 Jahre alte, vom Abriss bedrohte Gasometer einer neuen spektakulären Nutzung zugeführt werden.

Tragwerksplanung Statik Stahlbau
Ingenieurbüro Knapp, Gernsbach
www.tragwerk-knapp.de
und
Ingenieurbüro Schnur, Waldmohr

Statik Schienensystem
Büro für Leichtbau - Tritthardt + Richter, Radolfzell
www.tapweb.de

Statik Massivbau
Kreiling Krieger Lietzow - Beratende Ingenieure, Pforzheim
www.kkl-bi.de
Aufbau Bauleitung
PSB Ingenieurbüro Ehrle Vivas, Hohenfels-Liggersdorf
Architekt Gunter Schwarz, Eppingen
www.g.schwarz-architekturbuero.de
Bauherr Parkhotel Pforzheim GmbH & Co. KG, Pforzheim
www.gasometer-pforzheim.de

Modell

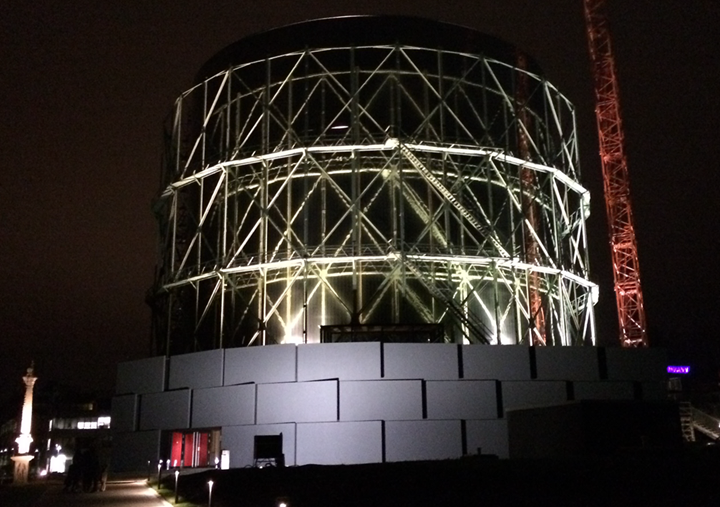

Der ehemalige Gasspeicher wurde durch einen komplett neuen Innenausbau zu einer außergewöhnlichen Veranstaltungsfläche umgestaltet. Auf einem rund 6 m hohen massiven Erdgeschoss wurde eine ca. 35 m hohe Stahlkonstruktion mit 40 m Durchmesser errichtet. Im Gebäudeinneren werden seit Ende 2014 die 360°-Panoramen des Berliner Künstlers Asisi ausgestellt.

Konstruktion

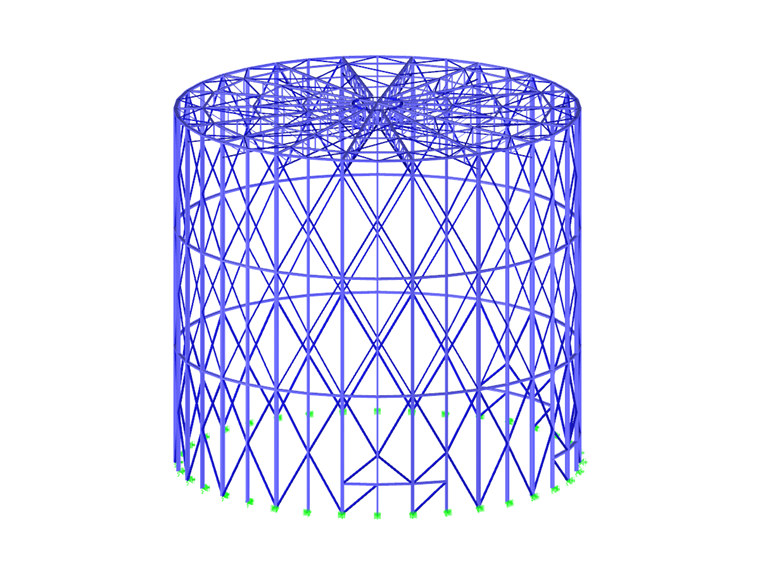

18 radial zulaufende Fachwerkbinder, die am First über einen Druck- bzw. Zugring am Ober- und Untergurt miteinander verbunden sind, bilden die Hauptstruktur des Dachs. Umlaufend angeordnete Druckrohre und Diagonalen bilden eine Dachscheibe.

Die Primärkonstruktion der Fassade wird aus je 18 Trag- und Fassadenstützen gebildet, die im Raster von 10° angeordnet werden. Die Aussteifung des Zylinders wird durch die Anordnung von horizontalen Ringsteifen in Verbindung mit druck- und zugsteifen Diagonalen gewährleistet.

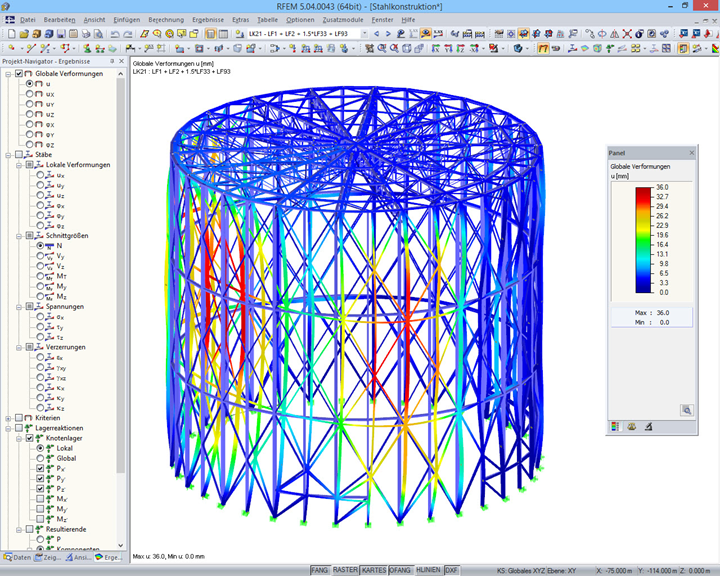

Um die ungleichmäßig verteilte Windbelastung realitätsnah zu erfassen, wurde das gesamte Haupttragwerk räumlich mit RFEM modelliert.
