Construcción metálica para un mirador de 360° en Pforzheim, Alemania

Proyecto de cliente

Ingeniería estructural Construcción de acero
Ingenieurbüro Knapp, Gernsbach, Alemania

www.tragwerk-knapp.de
e
Ingenieurbüro Schnur, Waldmohr, Alemania



Sistema de raíles
Büro für Leichtbau - Tritthardt + Richter, Radolfzell, Alemania
www.tapweb.de

Construcción de hormigón
Kreiling Krieger Lietzow - Beratende Ingenieure, Pforzheim, Alemania

www.kkl-bi.de
Construcción Dirección de obra
PSB Ingenieurbüro Ehrle Vivas, Hohenfels-Liggersdorf, Alemania
Arquitecto Gunter Black, Eppingen, Alemania
www.g.schwarz-architekturbuero.de
Inversor Parkhotel Pforzheim GmbH & Co.KG, Pforzheim, Alemania
www.gasometer-pforzheim.de

Gracias a las buenas relaciones entre el empresario Wolfgang Schweidtweiler, natural de Pforzheim (Alemania), y el artista de panoramas Yadegar Asisi, fue posible que el viejo contenedor de gas, de 100 años de antigüedad y amenazado de demolición, se pudiera utilizar de una manera espectacular.

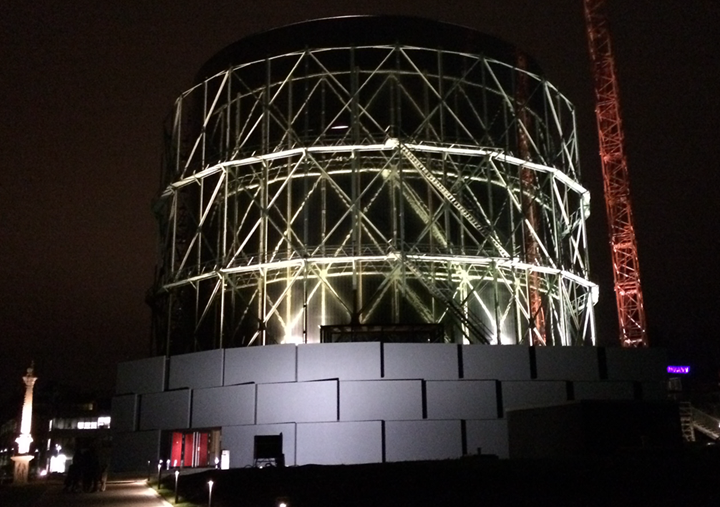

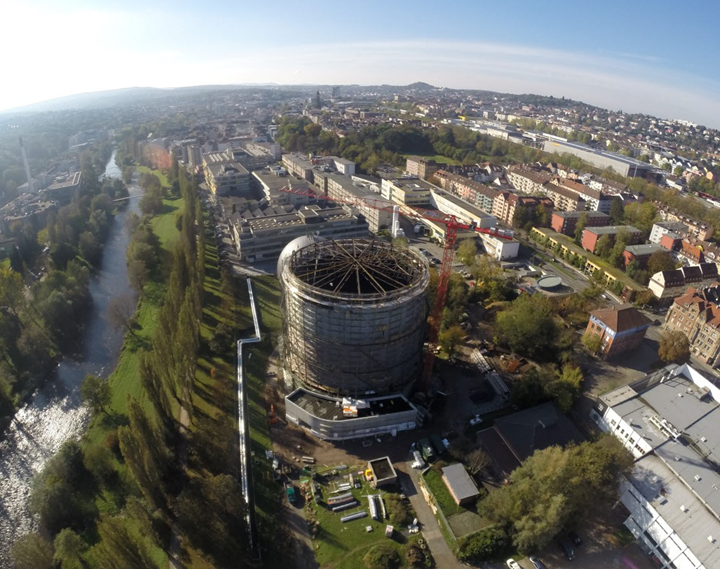

El antiguo contenedor de gas se ha transformado en una zona extraordinaria para eventos por medio de un diseño interior completamente nuevo. Se construyó una construcción metálica de alrededor de 35 m de alto con un diámetro de 40 m sobre la parte superior de un piso de aproximadamente a 6 m sobre el nivel del terreno. Desde finales del 2014, los panoramas de 360° del artista berlinés Asisi se han venido exponiendo dentro del edificio.

La construcción

La estructura principal de la cubierta está formada por 18 vigas de celosía moviéndose radialmente que están conectadas junto con un anillo de compresión en la cumbrera y un anillo a tracción en la parte del cordón superior e inferior. Los tubos de presión y las diagonales dispuestas sobre éstos forman el panel de la cubierta.

La estructura principal de la fachada está compuesta por 18 ménsulas y soportes de fachada, los cuales están dispuestos en un enrejado de 10°. La rigidez del cilindro está garantizada por la disposición de anillos rigidizadores horizontales en conexión con diagonales rígidas a compresión y tracción.

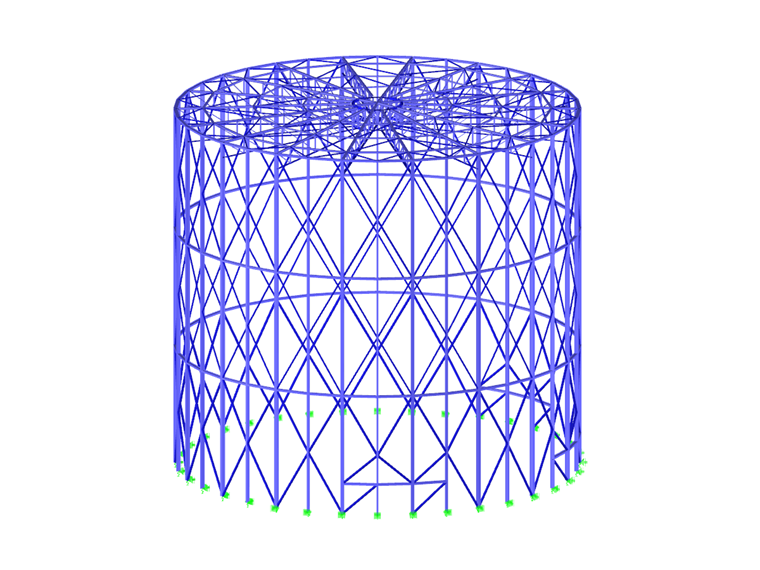

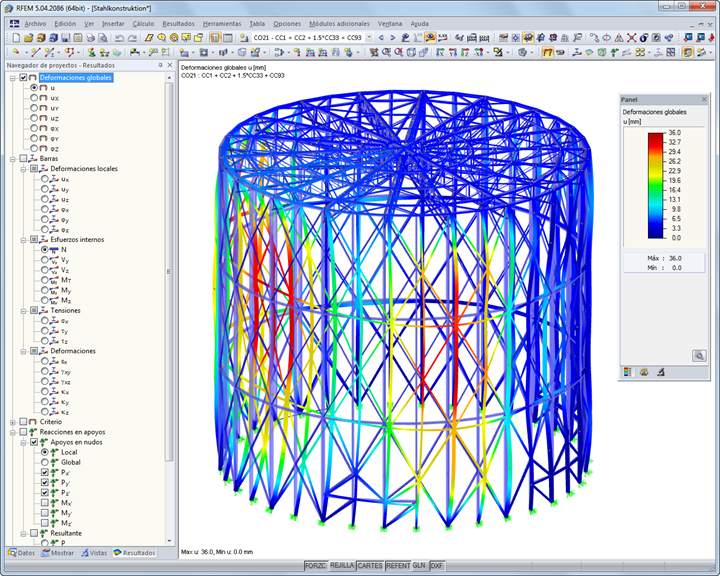

Para ser capaz de determinar la carga de viento distribuida irregularmente lo más realista posible, la estructura principal completa se modeló espacialmente en RFEM
