Costruzione in acciaio per un panorama a 360°

Progetto cliente

Questo articolo è stato tradotto da Google Traduttore

Visualizza il testo originale

Statica e costruzione Analisi strutturale
Studio tecnico Knapp, Gernsbach
www.tragwerk-knapp.de
e
Ingenieurbüro Schnur, Waldmohr
www.ib-schnur.de

Analisi strutturale del sistema ferroviario
Office for Lightweight Design - Tritthardt + Richter, Radolfzell
www.tapweb.de

Analisi strutturale
Kreiling Krieger Lietzow - Ingegneri consulenti, Pforzheim, Germania
www.kkl-bi.de
Investitore Gestione della costruzione
PSB Ingenieurbüro Ehrle Vivas, Hohenfels-Liggersdorf, Germania
Architettura Gunter Black, Eppingen
www.g.schwarz-architekturbuero.de
Committente Parkhotel Pforzheim GmbH & Co.KG, Pforzheim
www.gasometer-pforzheim.de

Il legame tra l'imprenditore Wolfgang Schweidtweiler di Pforzheim (Germania) e l'artista panoramico Yadegar Asisi ha reso possibile che il gasometro centenario minacciato di demolizione possa ora essere utilizzato in modo così spettacolare.

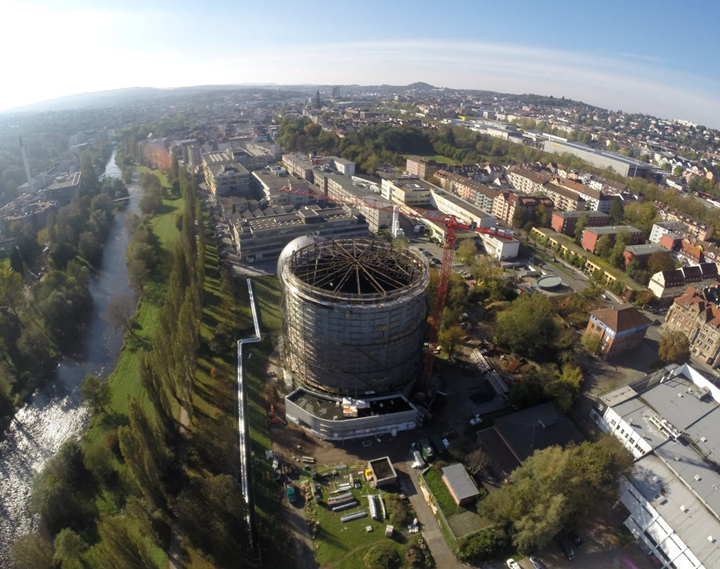

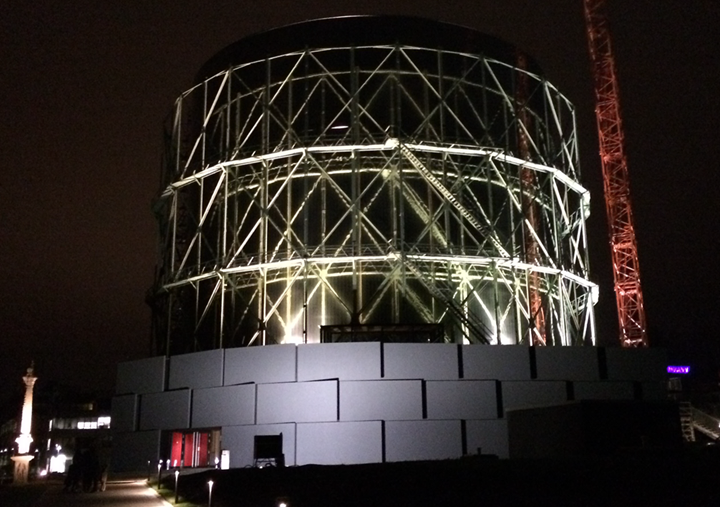

L'ex impianto di stoccaggio del gas è stato trasformato in una straordinaria area eventi da un design degli interni completamente nuovo. Una costruzione in acciaio di circa 35 m con un diametro di 40 m è stata costruita sulla cima di un massiccio piano di circa 6 m di altezza. Dalla fine del 2014, i panorami a 360 ° dell'artista berlinese Asisi sono stati esposti all'interno dell'edificio.

Struttura

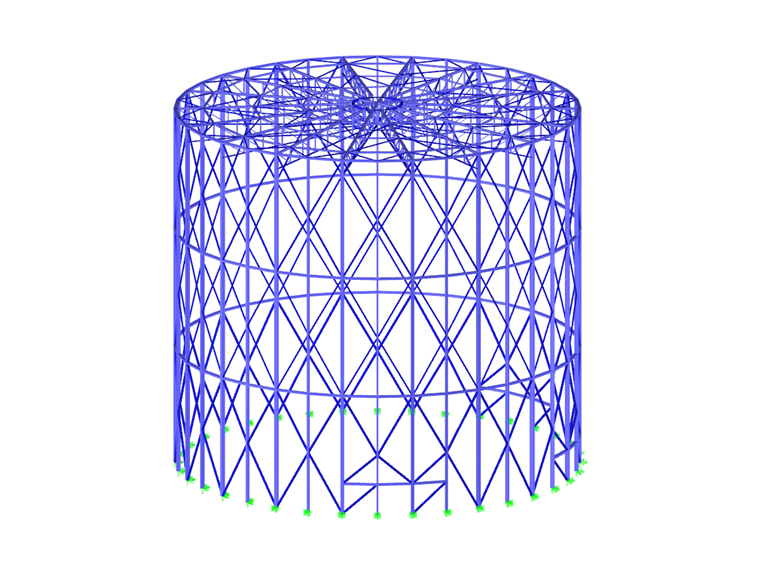

18 travi reticolari a movimento radiale che sono collegate tra loro da un anello di compressione sulla cresta e un anello di tensione nella corda superiore e inferiore formano la struttura principale del tetto. Tubi a pressione e diagonali disposte attorno ad esso formano il pannello del tetto.

La struttura principale della facciata è composta da 18 staffe e supporti per facciate che sono disposti in una griglia di 10 °. L'irrigidimento del cilindro è garantito dalla disposizione di irrigidimenti ad anello orizzontali in connessione con diagonali a compressione e trazione rigida.

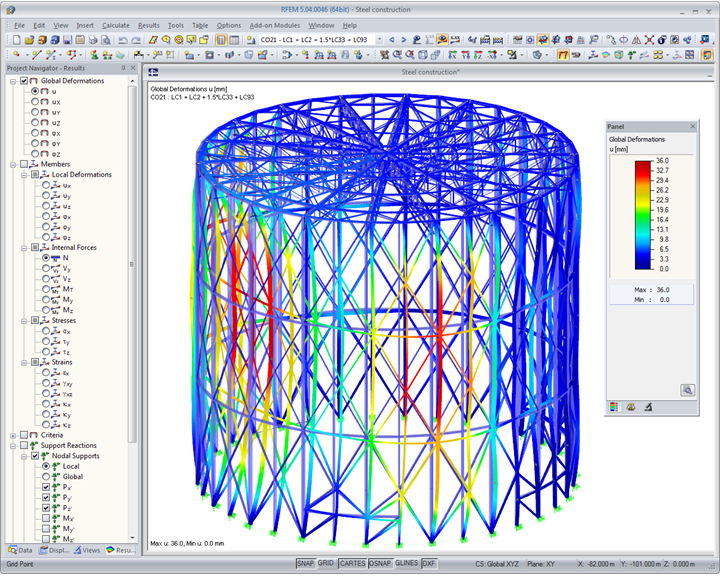

Per essere in grado di determinare il carico del vento distribuito in modo non uniforme il più realisticamente possibile, l'intera struttura principale è stata modellata spazialmente con RFEM.
