Ocelová konstrukce pro 360° panoráma ve městě Pforzheim, Německo

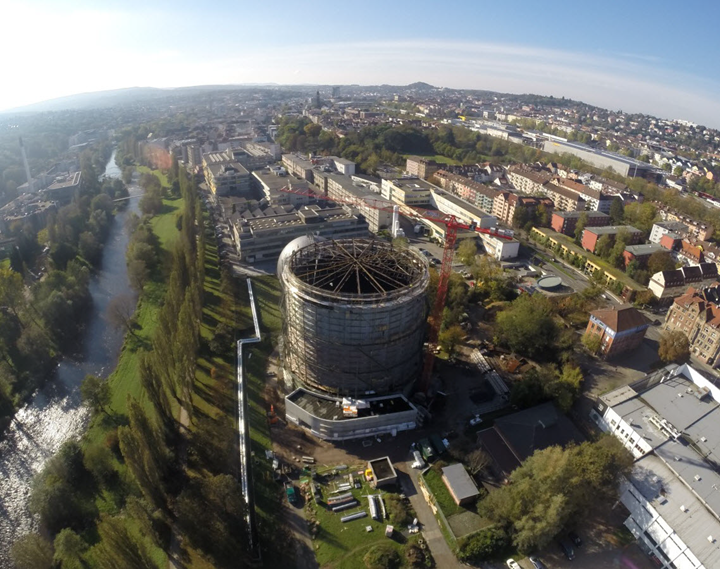

Stoletý plynojem v německém městě Pforzheim, který byl určen k demolici, našel nové, spektakulární využití.

Bývalé zařízení k uskladnění plynu se díky celkové úpravě interiéru proměnilo v dějiště mimořádné panoramatické podívané.

1142x

Přestavba plynojemu na prostor pro akce

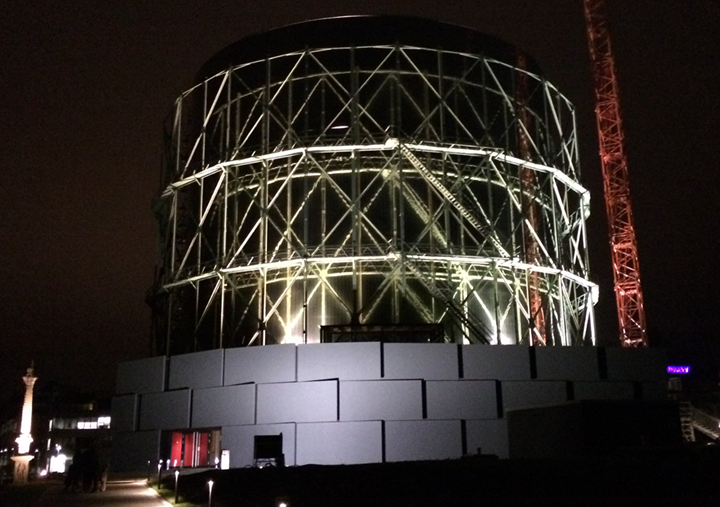

Bývalé zařízení k uskladnění plynu se díky celkové úpravě interiéru proměnilo v dějiště mimořádné panoramatické podívané. Přibližně 35 m vysoká ocelová konstrukce s průměrem 40 m stojí na masivním přízemí o výšce asi 6 m. Od konce roku 2014 probíhá uvnitř budovy výstava 360° panoramat berlínského umělce Asisiho.

Konstrukce

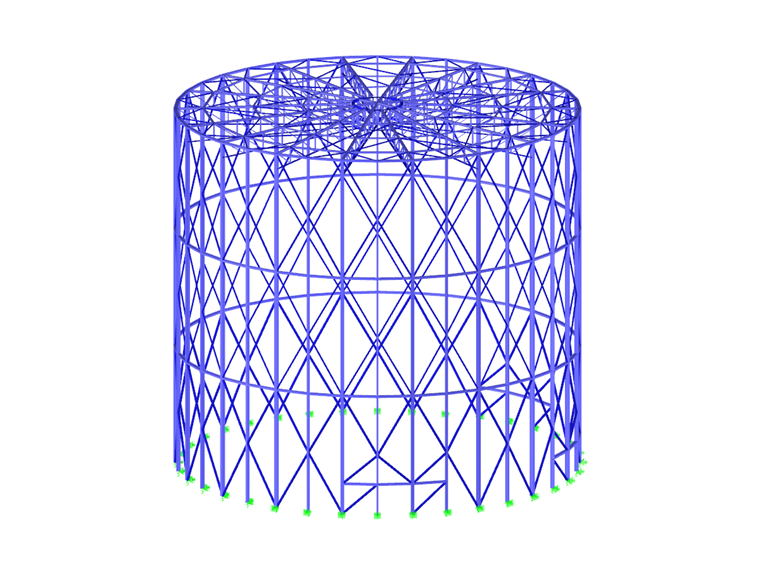

Hlavní střešní konstrukci tvoří 18 paprskovitě uspořádaných příhradových nosníků, které jsou na hřebenu spojeny tlakovými nebo tahovými prstenci na horním a dolním pásu. Okolo jsou uspořádány tlakové trubky a diagonály, které tvoří plochu střechy.

Základní konstrukci fasády tvoří 18 sloupových a fasádních nosníků uspořádaných v rastru po 10°. Vyztužení válce je zajištěno horizontálními kruhovými výztuhami ve spojení s diagonálami tuhými v tlaku a tahu.

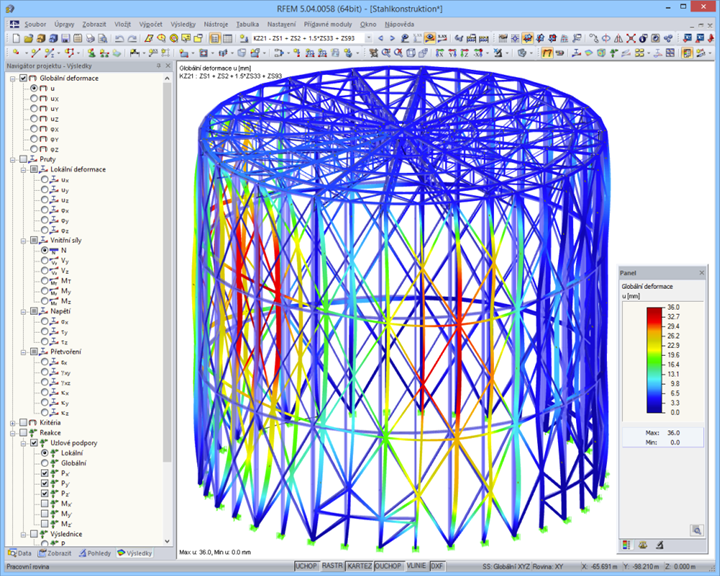

Prostorový model celé hlavní konstrukce vytvořený v programu RFEM posloužil k přesnému posouzení nerovnoměrného zatížení větrem.

Statický výpočet	Statické výpočty ocelových konstrukcí Ingenieurbüro Knapp, Gernsbach, Německo www.tragwerk-knapp.de a Ingenieurbüro Schnur, Waldmohr, Německo Statický výpočet kolejnicového systému Büro für Leichtbau - Tritthardt + Richter, Radolfzell, Německo Statická analýza masivních konstrukcí Kreiling Krieger Lietzow - Beratende Ingenieure, Pforzheim, Německo www.kkl-bi.de
Konstrukce	Řízení stavby PSB Ingenieurbüro Ehrle Vivas, Hohenfels-Liggersdorf, Německo
Architekt	Gunter Schwarz, Eppingen, Německo www.g.schwarz-architekturbuero.de
Investor	Parkhotel Pforzheim GmbH & Co. KG, Pforzheim, Německo www.gasometr-pforzheim.de
