法国斯特拉斯堡 Strasbourg 木结构居住建筑

客户项目

结构设计 Ingénierie Bois
Bischeim, France
www.ingenieriebois.fr
项目承包和混凝土结构设计 Eiffage Construction
Oberhausbergen, France
www.eiffageconstruction.com
建筑设计 ASP Architecture
Saint-Dié-des-Vosges, France
项目投资单位 Bouygues Immobilier
Strasbourg, France
www.bouygues-immobilier.com

随着目前交错层压木板 CLT 计算方法和加工生产工艺的发展,木结构高层建筑的设计方法和结构构造越来越简化并逐步趋向于实用。

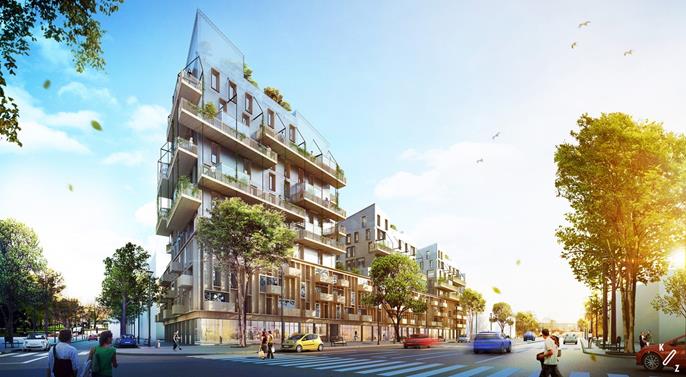

该木结构住宅楼房建筑 ‘Îlot bois de Strasbourg’的高度为 30 米,该项目也是法国境内第一个使用交错层压木板 CLT 的住宅项目。整个建筑包括 3 座主楼,底层为商业建筑,上部总共包含 146 套住宅。整个建筑的总建筑面积为 9300 m².

建筑结构和设计

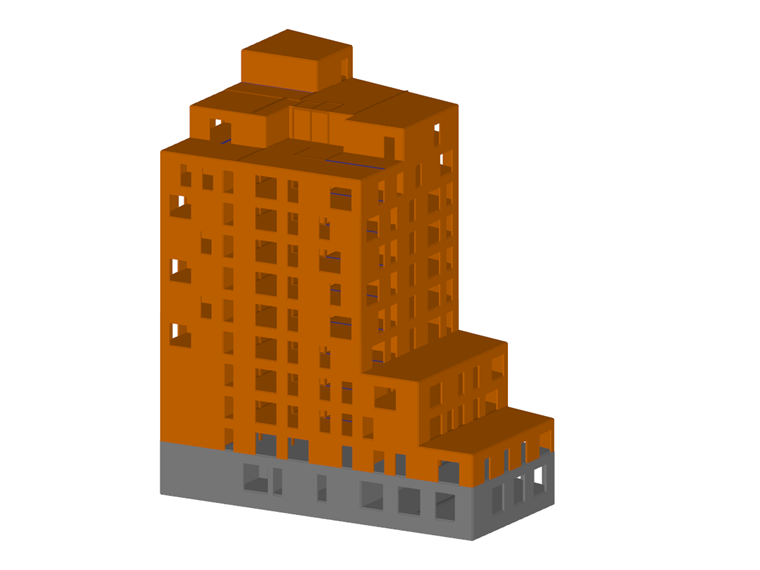

该住宅建筑从底层到 12 层的结构设计依据楼层的不同采用不同的交错层压木板 CLT 类型。也就是说楼层越高,交错层压木板的板厚越低。交错层压木板墙为结构的水平抗侧力构件。

由于楼层约束效应的影响,由地震作用和风荷载产生的水平方向的荷载将通过竖向构件传递到基础。

整个楼层建筑的竖向荷载由交错层压木板材料的框架梁柱体系承重,交错层压木板墙为结构提供侧向稳定性。部分木结构梁根据需要由钢结构梁代替。整个建筑的底层为钢筋混凝土结构,主要承担上部结构传递来的水平和竖向荷载并最终传递到桩基基础的柱顶。

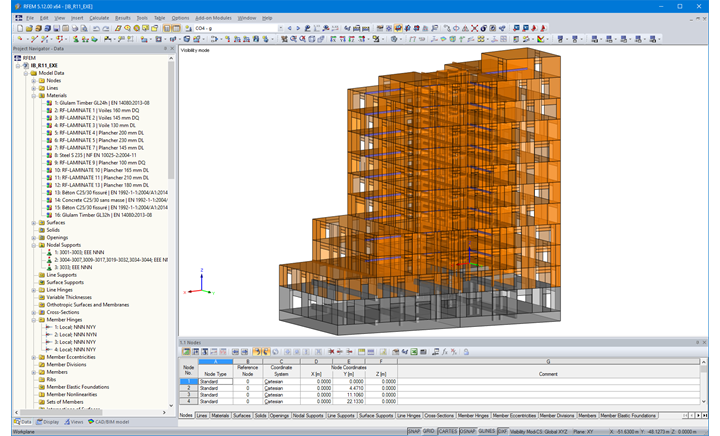

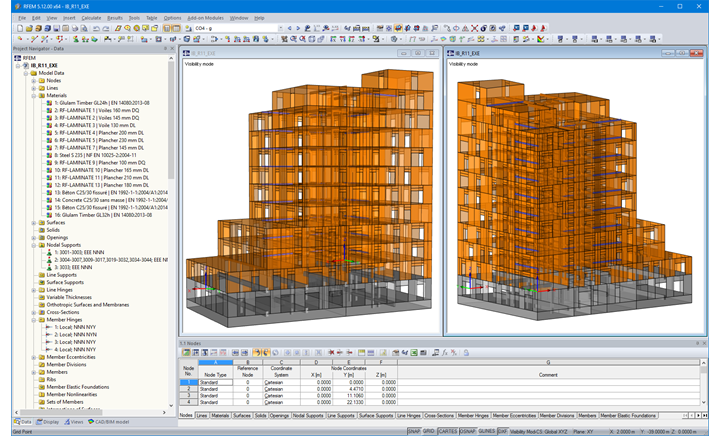

木结构建筑交错层压木板结构 CLT 的设计和计算以及该结构的地震设计与分析完全采用有限元软件 RFEM 进行分析和计算。
