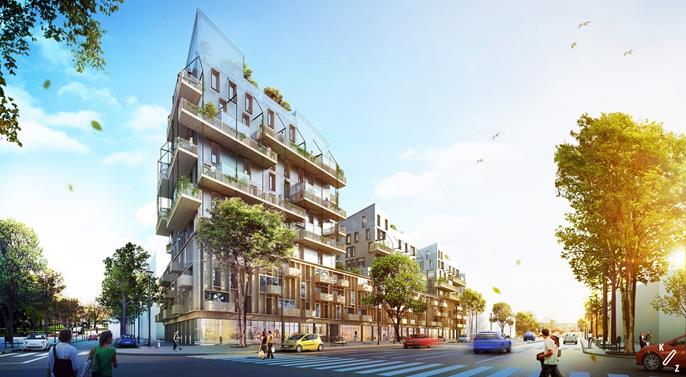

Dřevěné bytové domy ve Štrasburku, Francie

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

Dnešní metody navrhování a zpracování křížem lepených dřevěných desek (CLT) umožňují jednodušší návrh a výstavbu dřevěných výškových budov.Bytové domy „Îlot bois de Strasbourg” jsou prvním projektem stavby z křížem lepeného dřeva ve Francii přesahující 30 m. Tento komplex tvoří tři výškové budovy s komerčními prostory v přízemí a 146 bytovými jednotkami v nadzemních podlažích. Celková rozloha konstrukce činí 9 300 m².

Statické výpočty Ingénierie Bois
Bischeim, Francie
www.ingenieriebois.fr
Hlavní dodavatel a posouzení betonu Eiffage Construction
Oberhausbergen, Francie
www.eiffageconstruction.com
Architektonický návrh ASP Architecture
Saint-Dié-des-Vosges, Francie
Investor Bouygues Immobilier
Štrasburk, Francie
www.bouygues-immobilier.com

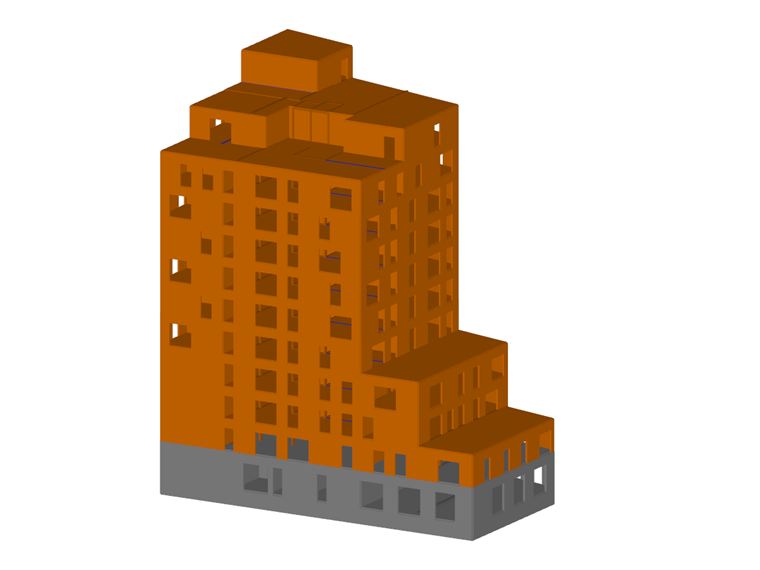

Model

Konstrukce a posouzení

Stavební koncept budovy s 11 nadzemními podlažími je založen na použití několika typů CLT panelů v závislosti na podlaží. To znamená, čím výše je podlaží, tím je tloušťka panelu menší. Stěny z křížem lepeného dřeva zajišťují stabilitu budovy.

Vodorovné síly způsobené seismickou aktivitou a větrem jsou přenášeny do základů svislými nosnými prvky.

Stropní desky jsou podepřeny systémem sloup-nosník z lepeného lamelového dřeva, který nemá vliv na stabilitu budovy. Některé z dřevěných průvlaků byly nahrazeny ocelovými nosníky. Spodní železobetonová část budovy (přízemí) je velmi důležitá, neboť zde dochází k přenosu svislých a vodorovných zatížení z horních pater na hlavy pilot.

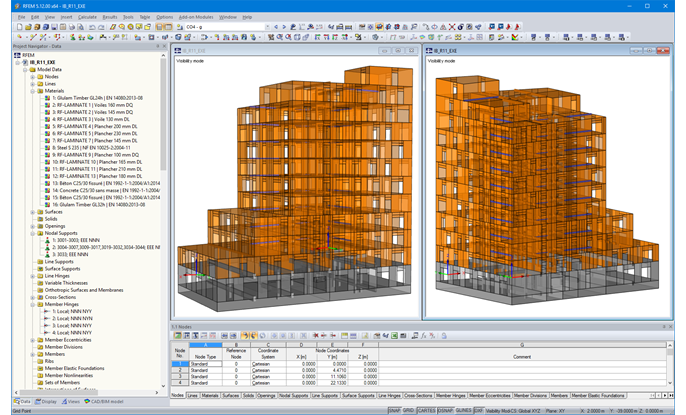

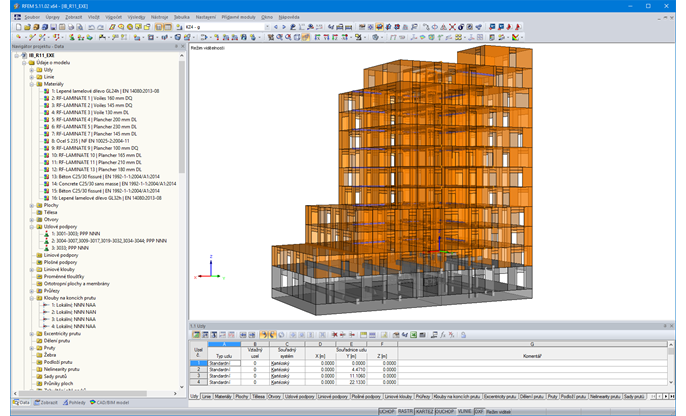

Návrhování CLT panelů a posouzení seismicity proběhlo v programu RFEM.

Umístění projektu


Klíčová slova

Francie Budovy Laminátové a sendvičové konstrukce Dřevěné konstrukce
