Drewniane budynki mieszkalne w Strasbourg, Francja

Projekt klienta

Analiza statyczno-wytrzymałościowa Ingénierie Bois
Bischeim, Francja
www.ingenieriebois.fr
Generalny wykonawca i obliczenia konstrukcji betonowej Eiffage Construction
Oberhausbergen, Francja
www.eiffageconstruction.com
Architektura ASP Architecture
Saint-Dié-des-Vosges, Francja
Inwestor Bouygues Immobilier
Strasbourg, Francja
www.bouygues-immobilier.com

Stosowane obecnie metody obliczeń oraz nowoczesne techniki produkcji paneli z drewna klejonego krzyżowo (CLT) ułatwiają projektowanie i budowę wysokich drewnianych budynków.

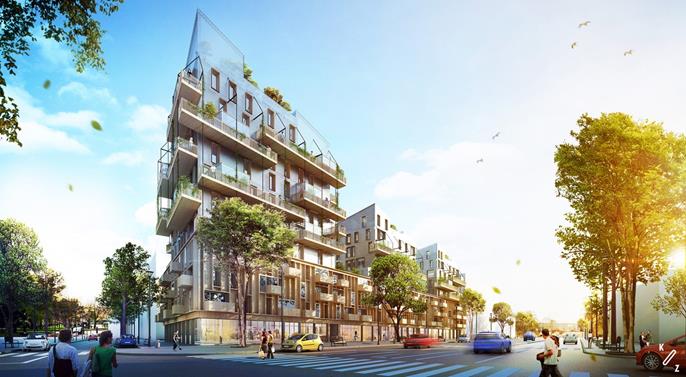

‘Îlot bois de Strasbourg’ jest jednym z pierwszych projektów z drewna klejonego krzyżowo we Francji, którego wysokość przekracza 30 m. Cały kompleks, składający się z trzech wysokich budynków, zapewnia przestrzeń handlową na parterze oraz 146 lokali mieszkalnych na górnych piętrach. Całkowita powierzchnia całej konstrukcji wynosi 9,300 m².

Konstrukcja i obliczenia

Koncepcja budynku, składającego się z 11 pięter, oparta jest na wykorzystaniu kilku rodzajów paneli z drewna klejonego krzyżowo (CLT), w zależności od piętra, tj. im wyższe piętro, tym mniejsza grubość panelu. Stateczność budynku zapewniają ściany z drewna klejonego krzyżowo.

Z uwagi na charakter pracy stropu, w założeniu pełniącego role usztywnienia poziomego, siły poziome wywołane aktywnością sejsmiczną i wiatrem są przenoszone na fundamenty przez pionowe elementy podpierające.

Podłogi są podparte przez układ belkowo-słupowy z drewna klejonego warstwowo, który nie odgrywa roli w zapewnieniu stateczności budynku. Niektóre drewniane podciągi zastąpiono stalowymi belkami. Dolna część konstrukcji z betonu zbrojonego (parter) jest bardzo istotna, ponieważ absorbuje obciążenia pionowe i poziome z górnych pięter i przenosi je na głowice pali.

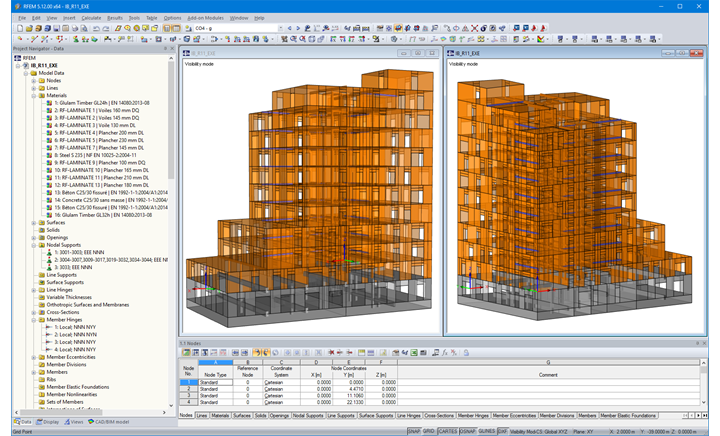

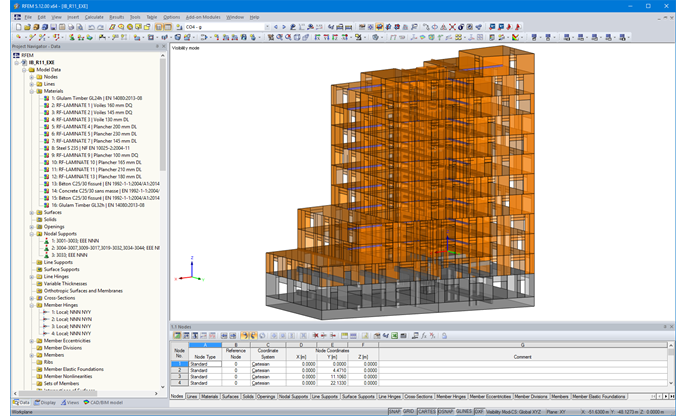

Do obliczeń paneli z drewna klejonego krzyżowo i analizy sejsmicznej wykorzystano program do analizy statyczno-wytrzymałościowej RFEM.
