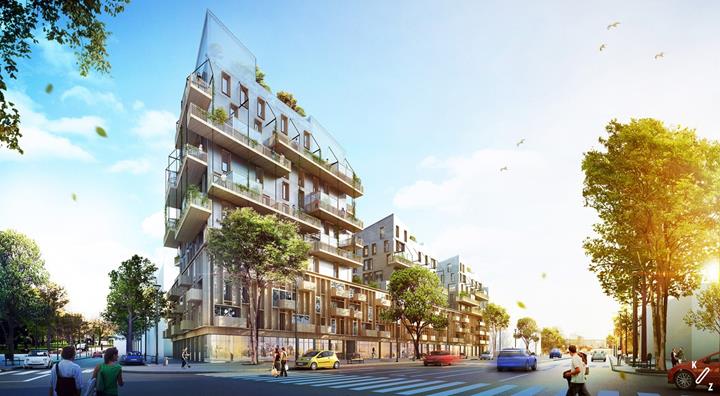

Îlot résidentiel bois à Strasbourg, France

Calculé avec les logiciels de Dlubal

  • Projet client

Projet Client

Une meilleure maîtrise des méthodes de calcul et des techniques de fabrication de panneaux CLT facilite aujourd’hui la conception et la construction des immeubles de grande hauteur en bois.L’Îlot bois de Strasbourg fait partie des premiers projets d’immeubles CLT en France d'une hauteur supérieure à 30 m. Ce complexe composé de trois tours abrite des locaux destinés à des commerces au rez-de-chaussée et 146 logements d’habitation dans les étages. L'ensemble présente une surface totale exploitable de 9 300 m².

Calcul de structure Ingénierie Bois
Bischheim, France
www.ingenieriebois.fr
Entreprise générale de construction et BET béton Eiffage Construction
Oberhausbergen, France
www.eiffageconstruction.com
Architecture ASP Architecture
Saint-Dié-des-Vosges, France
Maître d'ouvrage Bouygues Immobilier
Strasbourg, France
www.bouygues-immobilier.com

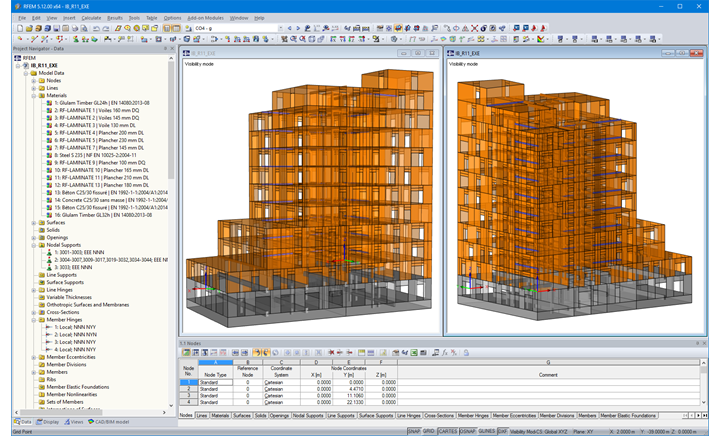

Modèle

Structure et calcul

Le concept structurel du R+11 est essentiellement basé sur l’utilisation de plusieurs types de panneaux CLT selon les niveaux. Par conséquent, les épaisseurs des panneaux diminuent du bas vers le haut de la tour. Les voiles et refends CLT assurent la stabilité du bâtiment.

L’effet diaphragme des planchers transmet les efforts horizontaux exercés par l'activité sismique et le vent dans les porteurs verticaux jusqu’aux fondations.

Les planchers sont supportés par un système poteaux-poutres en lamellé collé qui ne participent pas à la stabilité du bâtiment. Les sous-poutres bois sont remplacées à certains endroits par des poutres métalliques. La partie basse (rez-de-chaussée) en béton armé joue un rôle important de reprise des charges verticales et horizontales provenant des niveaux supérieurs et de transfert sur les têtes des pieux.

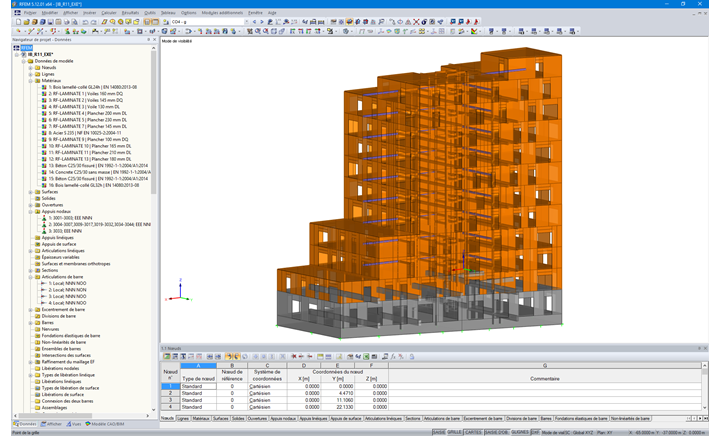

Le dimensionnement des panneaux CLT et l’analyse sismique ont été réalisés avec le logiciel RFEM.

Adresse du projet


Mots-clés

France Dimensionnement de bâtiments Structures en panneaux CLT stratifiés et sandwich Structures en bois
