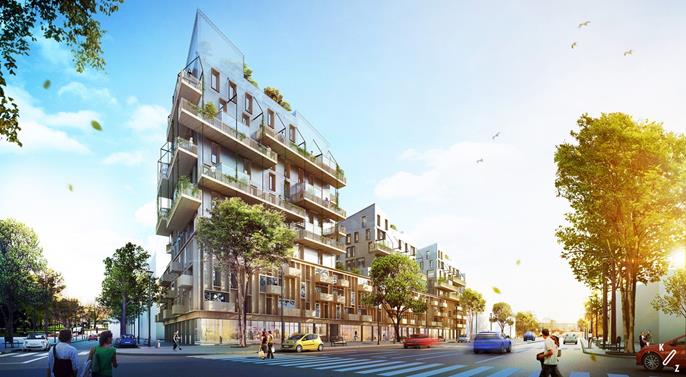

Edifício habitacional de madeira em Estrasburgo, França

Projeto de cliente da Dlubal

Análise estrutural Ingénierie Bois
Bischeim, França
www.ingenieriebois.fr
Empreiteiro geral e dimensionamento de betão armado Eiffage Construction
Oberhausbergen, França
www.eiffageconstruction.com
Arquitetura ASP Architecture
Saint-Dié-des-Vosges,França
Investidor Bouygues Immobilier
Estrasburgo, França
www.bouygues-immobilier.com

Um melhor domínio dos métodos de cálculo e das técnicas de fabricação de painéis CLT, permitem que, hoje em dia seja possível conceber e construir com maior facilidade edifícios com elevada altura em madeira.

A residência ‘Îlot bois de Strasbourg’ é um dos primeiros projetos habitacionais em CLT da França a ultrapassar os 30 m de altura. O complexo habitacional constituído por três torres oferece espaços de comércio no rés-do-chão e 146 unidades habitacionais nos pisos acima. A superfície total da estrutura é de 9300 m².

Estrutura e cálculo

O conceito estrutural do edifício R+11 tem como base a utilização de vários tipos de painéis CLT, dependendo dos piso. Consequentemente, as espessuras dos painéis vão diminuindo à medida que se vai subindo na torre. As paredes de madeira laminada cruzada asseguram a estabilidade do edifício.

Devido ao efeito de difragma dos pisos, os esforços horizontais exercidos por sismos e pelo vento são transferidos pelas barras apoios verticais para as fundações.

Os pisos são suportados por um sistema pilar-viga em madeira laminada colada, que não contribui para a estabilidade do edifício. Pontualmente, as vigas de pavimento em madeira são substituídas por vigas em aço. A parte de baixo (rés-do-chão) em betão armado tem um papel fundamental na estrutura, uma vez que absorve as cargas verticais e horizontais dos pisos superiores e transfere-as para estacas.

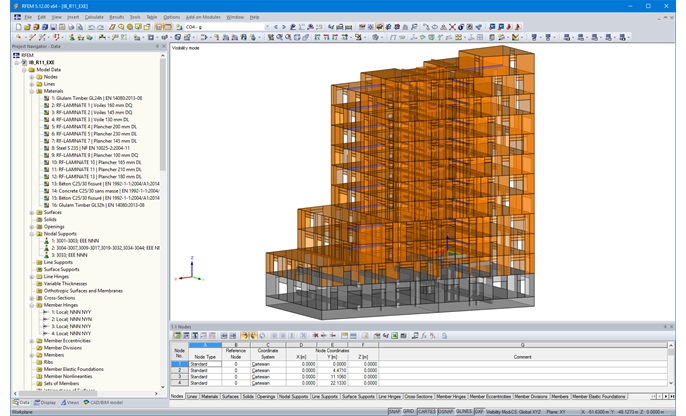

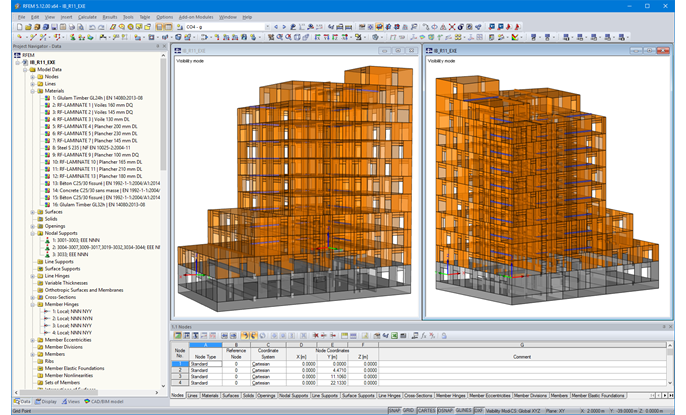

O dimensionamento dos painéis CLT e a análise sísmica foram efetuadas no software RFEM.
