Edificio residenziale in legno a Strasburgo, Francia

Progetto cliente

21. dicembre 2017

Francia RFEM

Analisi strutturale Ingénierie Bois
Bischheim, Francia
www.ingenieriebois.fr
General Contractor e progetto c.a. Eiffage Construction
Oberhausbergen, Francia
www.eiffageconstruction.com
Architettura ASP Architecture
Saint-Dié-des-Vosges, Francia
Committente Bouygues Immobilier
Strasburgo, Francia
www.bouygues-immobilier.com

Al giorno d'oggi la padronanza dei metodi di progettazione e le tecniche di fabbricazione dei pannelli CLT consentono una progettazione ed una costruzione più facile di edifici in legno anche a piu piani.

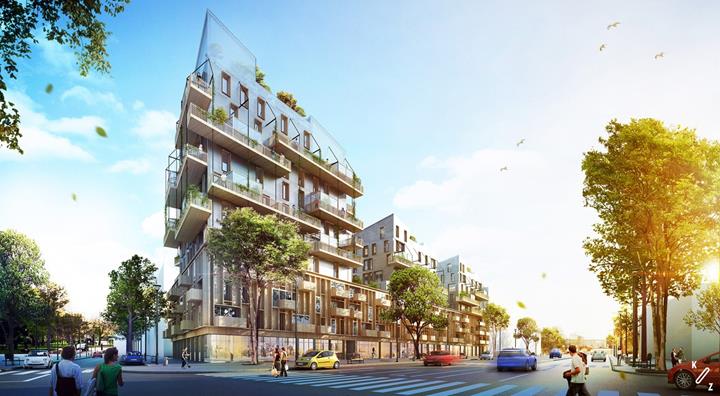

L'edificio, "Îlot bois de Strasbourg" con un'altezza di oltre 30 m, è uno dei primi progetti di edifici in CLT in Francia. Questo complesso residenziale costituito da tre palazzine offre locali commerciali al piano terra e 146 unità residenziali ai piani superiori. L'intera struttura ha una superficie totale di 9300 m².

Struttura e progetto

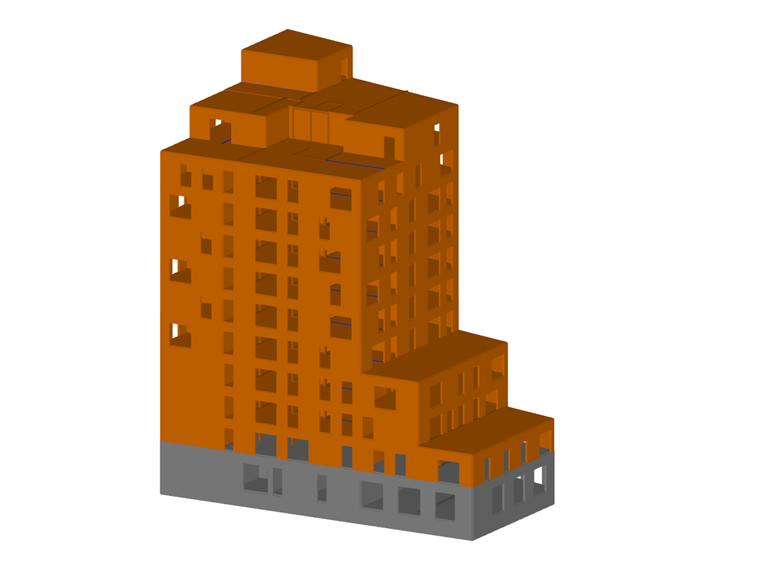

Il concetto strutturale dell'edificio con 11 piani fuori terra si basa sull'utilizzo di diversi tipi di pannelli CLT, a seconda del piano in cui si trova. Vale a dire che piu si sale verso l'alto dell'edificio minore è lo spessore del pannello. La stabilità dell'edificio è garantita da pareti anch'esse realizzate in CLT.

A causa dell'effetto diaframma dei pavimenti, le forze orizzontali causate dall'attività sismica e dal vento vengono trasferite dalle aste di supporto verticali alle fondazioni.

I pavimenti poggiano su di un sistema di travi-colonna in legno lamellare incollato che non contribuisce alla stabilità dell'edificio. Alcune travi di legno sono sostituite da travi in acciaio. La parte inferiore della struttura in cemento armato (piano terra) è molto importante in quanto assorbe i carichi verticali e orizzontali dai piani superiori e li trasferisce sulle teste dei pali.

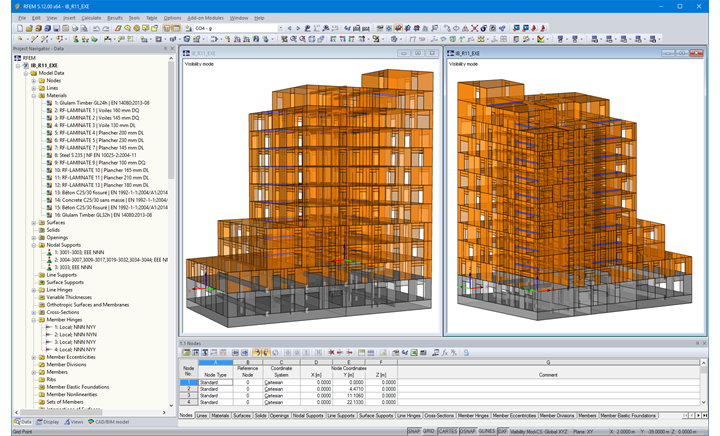

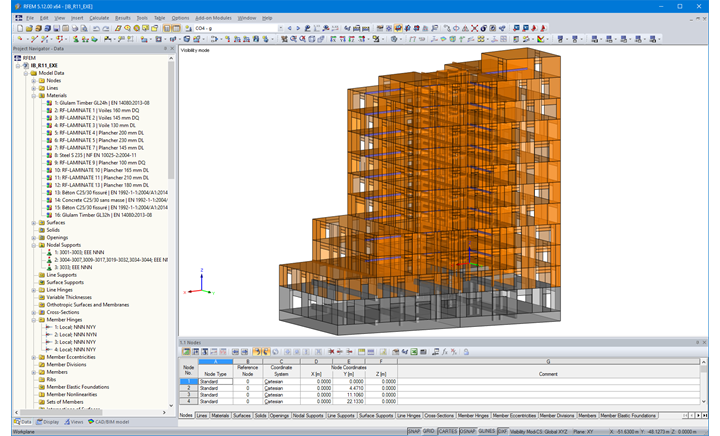

Per la progettazione dei pannelli CLT e per l'analisi sismica, è stato utilizzato il software di analisi strutturale RFEM.
