英国横贯铁路(Crossrail),伦敦阿贝伍德(Abbey Wood)车站

客户项目

This article was translated by Google Translator

View original text

建设单位 Crossrail Limited, UK
www.crossrail.co.uk
Network Rail Limited, UK
www.networkrail.co.uk
建筑设计 Fereday Pollard Architects Ltd., UK
www.feredaypollard.com
木结构设计与分析 enartec - engineering + architecture, 意大利
www.enartec.it
木结构设计、生产制造和施工安装 WIEHAG Holding AG,奥地利
www.wiehag.com

英国横贯铁路(Crossrail)工程项目是目前欧洲最大的铁路基建项目。 这条118公里长的铁路线的建设成本约为210亿欧元。 它从西部的伯克郡的雷丁(Reading)一直延伸到东部的埃塞克斯郡(Essex)的申菲尔德(Shenfield),穿越伦敦市中心。

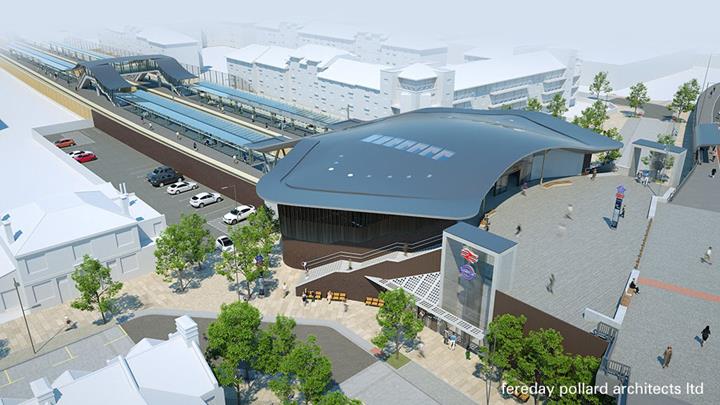

在泰晤士河下方有一条支线通往伍尔维奇(Woolwich),在最近完工的Abbey Wood Station终止。 其特殊的木结构屋顶结构呈巨大的蝠man形状,似乎悬停在车站上方。

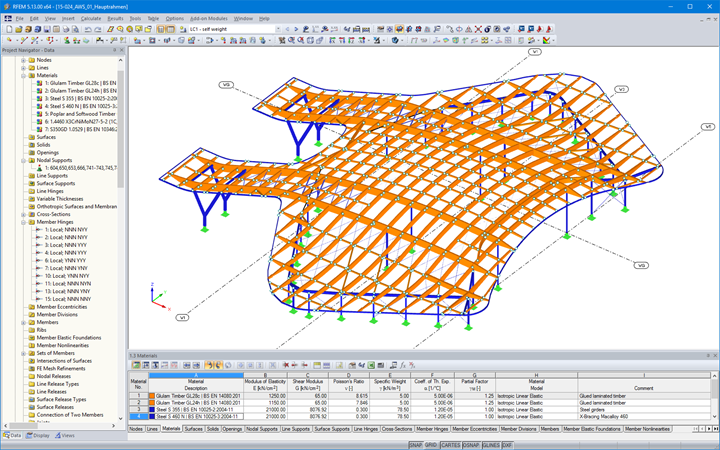

该项目涉及两名Dlubal客户。 WIEHAG Holding AG负责木结构设计,生产和组装,enartec – engineering +建筑工程师在RFEM中对屋盖结构进行了结构分析。

结构

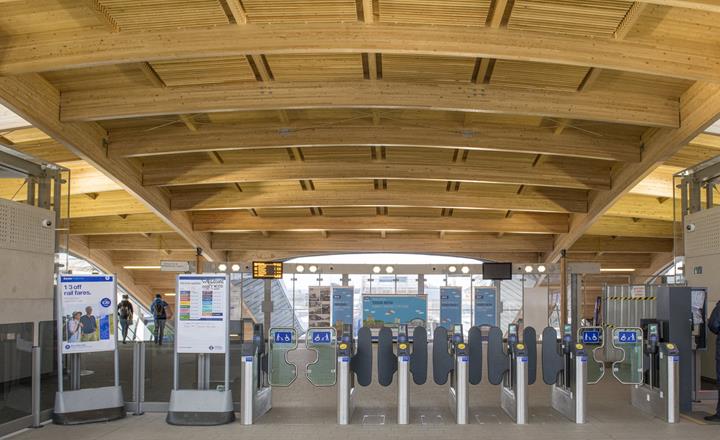

屋顶由落叶松和云杉胶合木制成,面积为50 m x 55 m,总面积为1600m²。 屋面结构的基础是四根由单层胶合木制成的单曲线主支撑杆。 它们被设计成铰接梁,每个梁的总长度为45 m。

单曲和双曲副梁与主梁连接,中心距为2米。 另外还包括18条直的或单弯曲的第三支撑杆。 屋顶支撑结构采用天然落叶松和云杉木制成的三层板。

屋顶由钢柱和梁支撑。 屋盖的支撑和边梁也由钢制成。 总共使用了30吨钢材。

一旦Crossrail铁路按计划于2019年完工,Abbey Wood Station的自由形式屋顶结构无疑是该大型项目的建筑亮点之一。
