荷兰阿姆斯特丹钻石交易所 Capital C

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

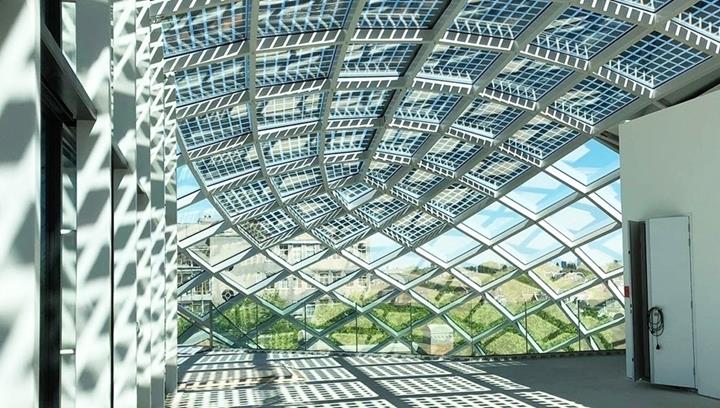

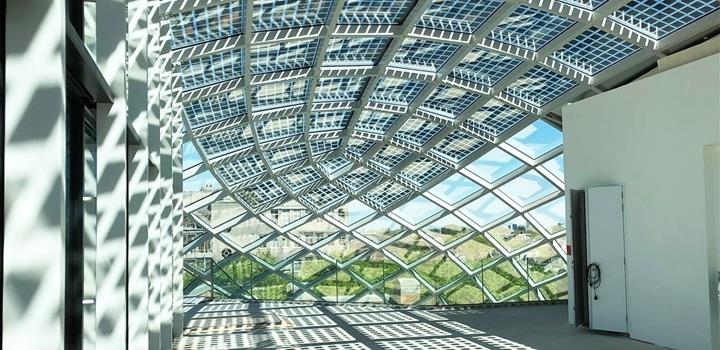

阿姆斯特丹的旧钻石交易所经过彻底的翻新后又恢复了往日的辉煌,现在叫 Capital C。 这座国家历史建筑不仅恢复了原貌,而且还新建了钢结构玻璃屋顶。

投资者 Zadelhoff B.V.
Amsterdam, the Netherlands
www.zadelhoff.nl

Sijthoff Media
Amsterdam, the Netherlands
www.sijthoffmedia.nl
建筑设计 ZJA Zwarts & Jansma Architecten
Amsterdam, the Netherlands
www.zja.nl
结构设计 Octatube
Delft, the Netherlands
www.octatube.nl

钢-玻璃穹顶结构参数

该结构由著名的 ZJA (Zwarts & Jansma Architects) 建筑事务所设计。 该项目还获得了著名的 MIPIM Award 2020 - 最佳翻新建筑、2020 荷兰钢结构大奖和 2021 德国设计大奖。

结构设计由 Octatube 公司完成, 设计使用的软件为有限元软件 RFEM。 Octatube 是一家从事复杂建筑结构设计和建造的公司。 从设计到建筑施工阶段,工程师们的工作重点是使用钢和玻璃来实现屋顶的复杂建筑外观。

结构设计

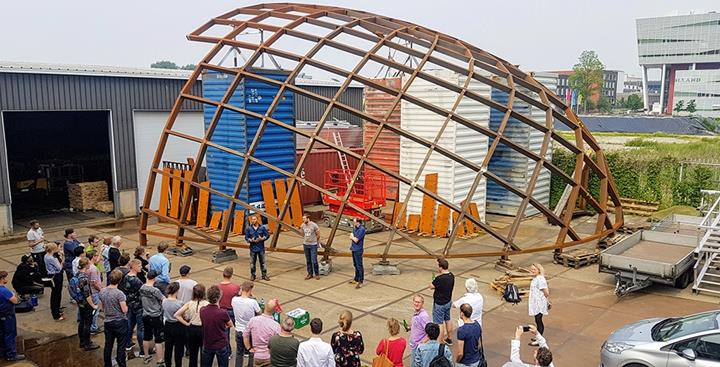

屋面结构为两端各有一个圆顶的圆柱形网壳结构。 该结构模型已将与屋顶相邻的建筑和玻璃屋顶的入口部分删除。 结构的自由曲面形状意味着模型中的每个连接节点都是不同的。 该结构中总共使用了大约 1000 种不同的钢构件和 200 块玻璃板。

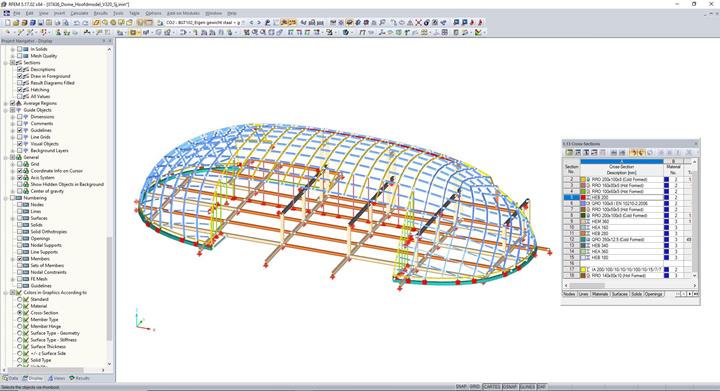

对于复杂的建筑项目,需要一个灵活的结构分析和设计软件,可以对大量不同的构件进行建模。 工程师们将 RFEM 与 Rhinoceros (Rhino)、Grasshopper 和 IDEA StatiCa 一起使用。 在初步和最终设计阶段,以建筑师的 Rhino-Grasshopper 线模型为设计起点, 在模型中设置了主要线和次要线。

彻底分析和优化了模型的网格线和曲面。 首先,Grasshopper 的线模型和静荷载被导入到 RFEM 中,然后在 RFEM 中对模型进行了结构优化。 结构上的荷载是通过 Rhino 和用户定义的接口连接生成的。 对于 Grasshopper 和 RFEM 之间的数据传递使用了 Excel。 该结构中使用的方形玻璃表面必须完全平整,达到类似于钻石的外观。

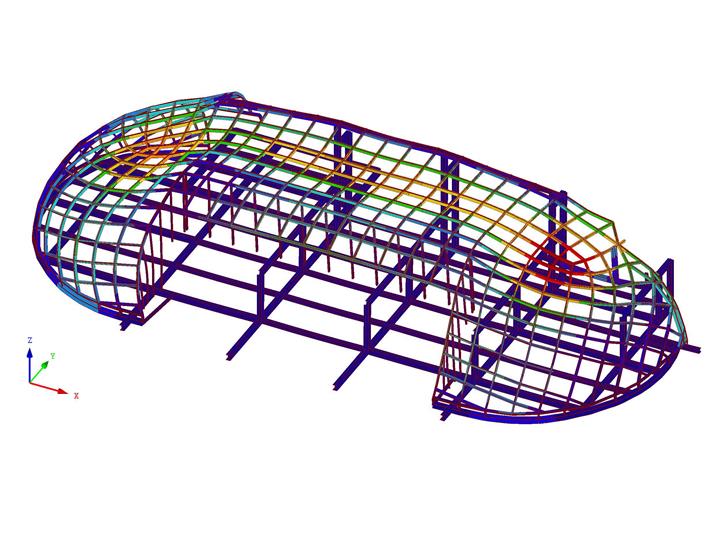

工程师们还使用 RFEM 和 IDEA StatiCa 来确定矩形空心截面的截面属性。 因为扭转刚度非常重要,所以创建了整个结构和连接节点两个模型,这样可以更加准确地模拟网壳的刚度和强度。 这些模型分别用于变形和刚度的上下限。 上限模型里的所有连接为刚性连接,这样可以确定连接处的载荷效应。

在下限模型中对每种连接类型都使用 RFEM 和 IDEA CONNECTION 进行迭代计算来确定扭转刚度的下限。 这种模型中的连接多是弹性连接,可以用于检查网壳的刚度和稳定性。 此外,为了正确确定荷载,在该模型中的网壳底部增加了支承结构。 这样可以避免确定垂直支座弹性刚度的迭代计算耗时过长,因为每个荷载工况下的刚度都会不同。

项目位置

Weesperplein 4B
1018 XA Amsterdam, the Netherlands

关键词

Capital C 钻石交易所 阿姆斯特丹 荷兰 钢结构 玻璃结构 穹顶
