Capital C (алмазная биржа), Амстердам, Нидерланды
Проект заказчика
-
01

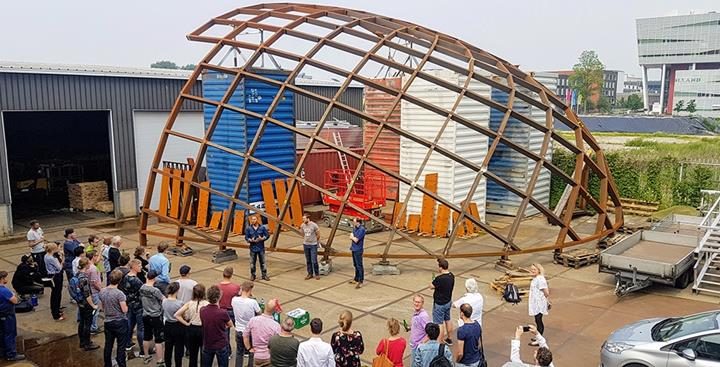

Рисунок - Испытательная установка части купола (© Octatube)
-
01

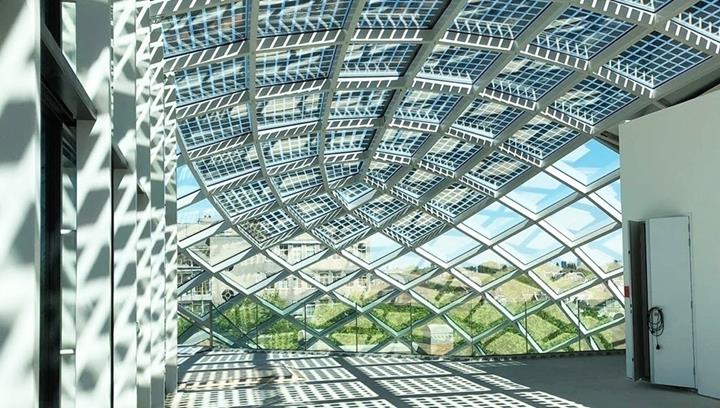

Рисунок - Стало-стеклянный купол внутренний вид (© Octatube)
-
01

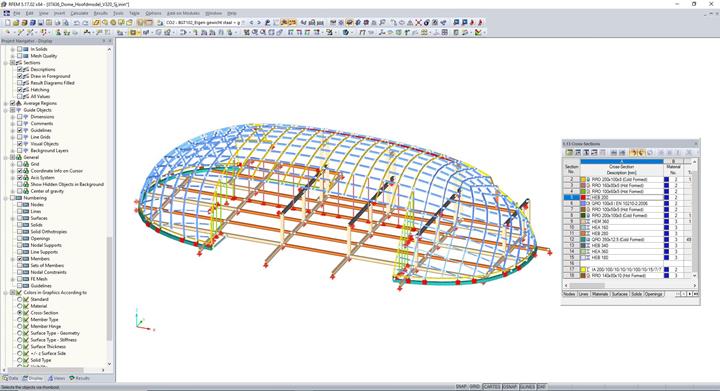

Рисунок - Стальная купольная конструкция модели RFEM (© Octatube)
-
01

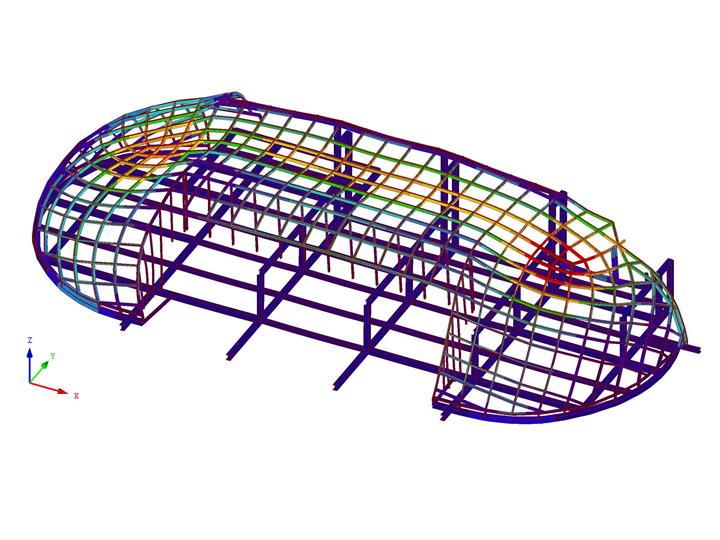

Рисунок - Отображение деформаций стальной конструкции купола в программе RFEM (© Octatube)
-
01

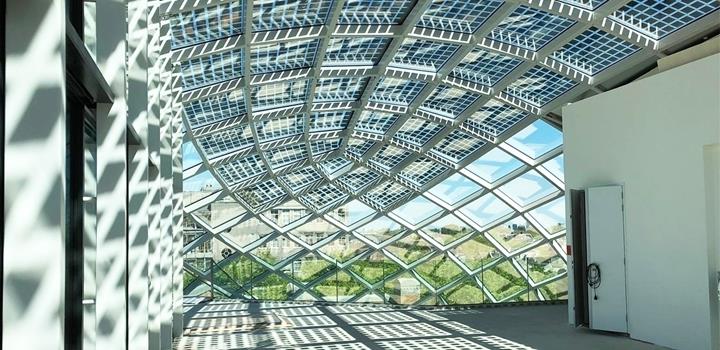

Рисунок - Внутренний вид стале-стеклянной конструкции купола (© Octatube)
-
02
Рисунок - Стало-стеклянный купол внутренний вид (© Octatube)
-
02
Рисунок - Испытательная установка части купола (© Octatube)
-
02
Рисунок - Стальная купольная конструкция модели RFEM (© Octatube)
-
02
Рисунок - Отображение деформаций стальной конструкции купола в программе RFEM (© Octatube)
-
02
Рисунок - Внутренний вид стале-стеклянной конструкции купола (© Octatube)
-
03
Рисунок - Стальная купольная конструкция модели RFEM (© Octatube)
-
03
Рисунок - Испытательная установка части купола (© Octatube)
-
03
Рисунок - Стало-стеклянный купол внутренний вид (© Octatube)
-
03
Рисунок - Отображение деформаций стальной конструкции купола в программе RFEM (© Octatube)
-
03
Рисунок - Внутренний вид стале-стеклянной конструкции купола (© Octatube)
-
04
Рисунок - Отображение деформаций стальной конструкции купола в программе RFEM (© Octatube)
-
04
Рисунок - Испытательная установка части купола (© Octatube)
-
04
Рисунок - Стало-стеклянный купол внутренний вид (© Octatube)
-
04
Рисунок - Стальная купольная конструкция модели RFEM (© Octatube)
-
04
Рисунок - Внутренний вид стале-стеклянной конструкции купола (© Octatube)
Бывшая алмазная биржа в Амстердаме, ныне известная как «Capital C», прошла радикальной реконструкцией, которая возобновила ее прежний блеск. Этот национальный памятник получил не только свой первоначальный вид, но и новую кровлю из стали и стекла.
| Заказчик |
Zadelhoff B.V. Амстердам, Нидерланды www.zadelhoff.nl |
| Архитектор |
ZJA Zwarts & Jansma Architecten Амстердам, Нидерланды www.zja.nl |
| Расчет конструкций и строительство |
Octatube Делфт, Нидерланды www.octatube.nl |
Параметры конструкции купола из стали и стекла
Вся конструкция была спроектирована известной архитектурной фирмой ZJA Zwarts & Jansma Architects и получила несколько престижных премий, например, премию MIPIM Award 2020 - в категории «Лучшая реконструкция здания», премию Dutch Steel Award 2020 или премию German Design Award 2021.
Расчет конструкций затем выполняла компания Octatube в программе для расчета конструкций RFEM. Octatube - это проектно-строительное бюро, занимающееся строительством и разработкой сложных архитектурных конструкций. Для достижения современного архитектурного облика было при проектировании и реализации этой сложной конструкции кровли основное внимание уделено употреблению высококачественной стали и стекла.
Конструкция и расчет
Конструктивную систему кровли можно наилучше описать как цилиндрическую сетчатую оболочку с двумя куполами на обоих ее концах. Однако из-за прилегающего здания, а также из-за отверстия для входа в застекленную часть кровли, пришлось некоторые ее сегменты оболочки удалить. В принципе, имеет купол лишь одно повторяющееся конструктивное соединение, но произвольная форма вызывает у каждого из них различия, которые требуют применение разных уникальных деталей. В общей сложности так было в конструкции использовано около 1000 различных стальных компонентов и 200 стеклянных панелей.
Для сложных проектов всегда требуется гибкое программное обеспечение для расчета и проектирования конструкций, способное моделировать широкий спектр уникальных элементов. Именно потому инженеры из Octatube решили использовать программу RFEM вместе с программами Rhinoceros (Rhino), Grasshopper и IDEA StatiCa. Например, на начальном и заключительном этапе проектирования, была в качестве исходной точки использована архитектурная линейная модель из программы Rhino-Grasshopper. В данной модели были заданы все главные и второстепенные линии.
Затем были тщательно проанализированы и оптимизированы линии решетки и кривизна модели. После того была линейная модель и все ее нагрузки импортированы из программы Grasshopper в программу RFEM, где выполнялась оптимизация модели в конструктивном отношении. Все нагрузки на конструкцию создавались посредством прямой связи между программой Rhino и пользовательским интерфейсом. Для этого использовалось косвенное соединение между программой Grasshopper и RFEM, осуществляемое приложением Excel. Однако уникальное расчетное требование заключалось в том, чтобы все квадратные стеклянные поверхности были абсолютно плоскими, так же как внешняя поверхность алмаза.
Потому пришлось характеристики прямоугольного пустотелого сечения рассчитать как в программе RFEM, так в программе IDEA StatiCa. Поскольку в данном случае была очень важна поворотная жесткость, инженеры решили создать сразу две модели всей конструкции вместе со всеми соединениями, благодаря которым можно было адекватно смоделировать как жесткость, так и прочность сетчатой оболочки. Данные модели использовались также как верхний и нижний предел для деформаций и жесткостей. Например, для определения воздействий нагрузки на соединения, была модель верхнего предела жесткости включая все соединения задана как абсолютно жесткая.
Нижний предел поворотной жесткости был затем определен посредством программы RFEM и IDEA CONNECTION итеративно для каждого типа соединения. Данная модель с более гибкими соединения была использована также для проверки жесткости и устойчивости сетчатой оболочки. Для правильного определения нагрузок потом была в модель дополнительно включена и несущая конструкция, расположенная под сетчатой оболочкой кровли. Данное решение применялось во избежание трудоемкого итеративного процесса определения жесткости пружин у вертикальных опор, которое варьировалась бы для каждого загружения.
Расположение проекта
Weesperplein 4BКлючевые слова
Capital C Алмазная биржа Амстердам Нидерланды Сталь Стекло Купол
