Capital C (Bolsa de diamantes), Amesterdão, Países Baixos

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

A antiga Bolsa de diamantes de Amesterdão, hoje em dia conhecida como Capital C, recuperou todo o seu esplendor original após a conclusão do processo de renovação radical a que foi submetida. O monumento nacional não só manteve a traça original, como também recebeu uma nova cobertura especial em vidro e aço.

Investidor Zadelhoff B.V.
Amesterdão, Países Baixos
www.zadelhoff.nl

Sijthoff Media
Amesterdão, Países Baixos
www.sijthoffmedia.nl
Arquiteto ZJA Zwarts & Jansma Architecten
Amesterdão, Países Baixos
www.zja.nl
Análise estrutural e construção Octatube
Delft, Países Baixos
www.octatube.nl

Informação sobre a estrutura em aço e vidro da cúpula

A estrutura foi concebida pelo famoso gabinete de arquitetura ZJA Zwarts & Jansma Architects. O projeto ganhou adicionalmente o prestigiado MIPIM Award 2020 – Best Refurbished Building, o Dutch Steel Award 2020 e o German Design Award 2021.

A empresa Octatube foi a responsável pela realização do planeamento estrutural, utilizando para tal o programa de elementos finitos RFEM. A Octatube é uma empresa de planeamento e construção que concebe e realiza projetos de estruturas arquitetónicas complexas. Desde a conceção à realização, o principal foco do projeto foi a conjugação primorosa do aço e do vidro de modo a obter a aparência arquitetónica sofisticada do edifício.

Estrutura e dimensionamento

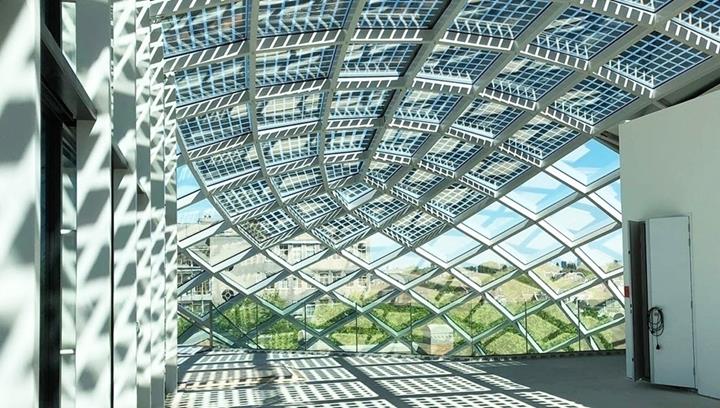

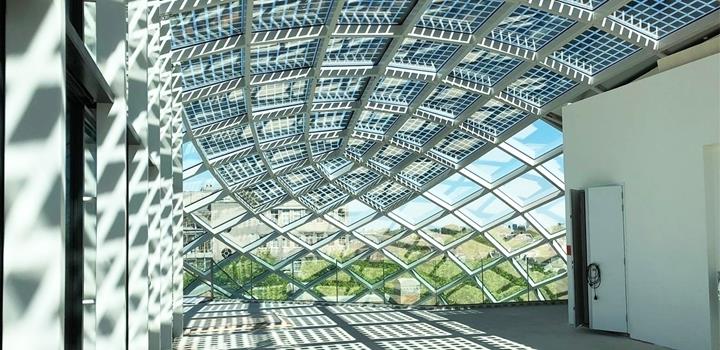

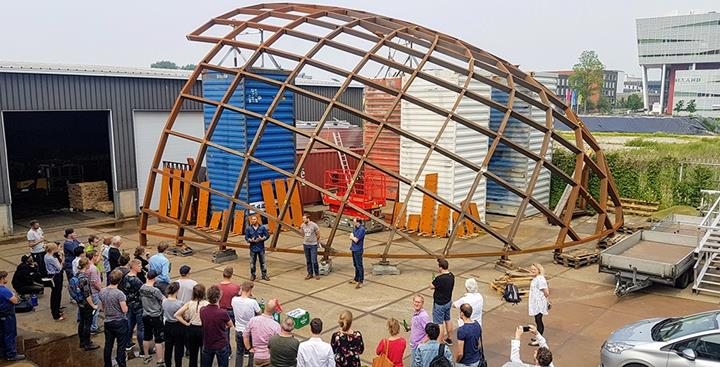

O sistema estrutural da cobertura pode ser descrito como uma casca de grelha cilíndrica com duas cúpulas em cada extremidade. Devido ao edifício adjacente à cobertura e à abertura para a entrada da cobertura de vidro, foram retiradas partes da casca da grelha. Em princípio, a cúpula tem apenas uma ligação estrutural repetitiva, contudo a forma livre faz com que cada nó seja diferente e sejam necessárias peças únicas. Ao todo, foram utilizados cerca de 1000 componentes de aço diferentes e 200 painéis de vidro.

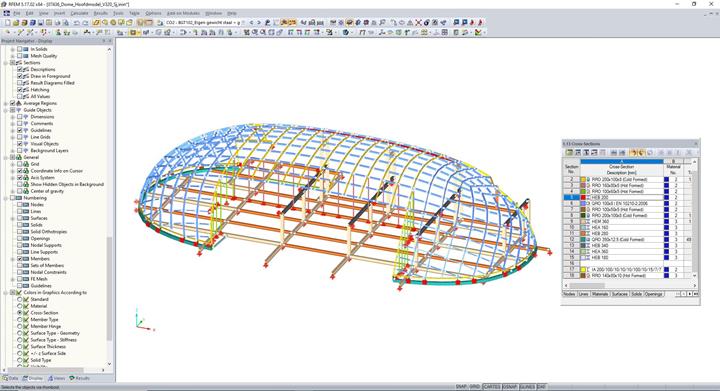

Para projetos complexos, é necessário um software de análise estrutural flexível com capacidade para modelar uma vasta gama de elementos únicos. A Octatube utilizou o RFEM juntamente com o Rhinoceros (Rhino), o Grasshopper e o IDEA StatiCa. Durante as fases de planeamento preliminar e final, foi utilizado o modelo de linhas do Rhino-Grasshopper do gabinete de arquitetura como ponto de partida. Neste modelo, foram definidas as linhas principais e as linhas secundárias.

As linhas de grelha e a curvatura do modelo foram cuidadosamente analisadas e otimizadas. O modelo de linha e as cargas estruturais do Grasshopper foram importados para o RFEM de modo que o modelo pudesse ser otimizado estruturalmente. As cargas na estrutura foram geradas com uma ligação direta entre o Rhino e uma interface definida pelo utilizador. Para tal, foi utilizado um ficheiro Excel para estabelecer a ligação indireta entre o Grasshopper e o RFEM. O único requisito era o de as superfícies quadradas de vidro serem completamente planas, à semelhança das faces exteriores de um diamante.

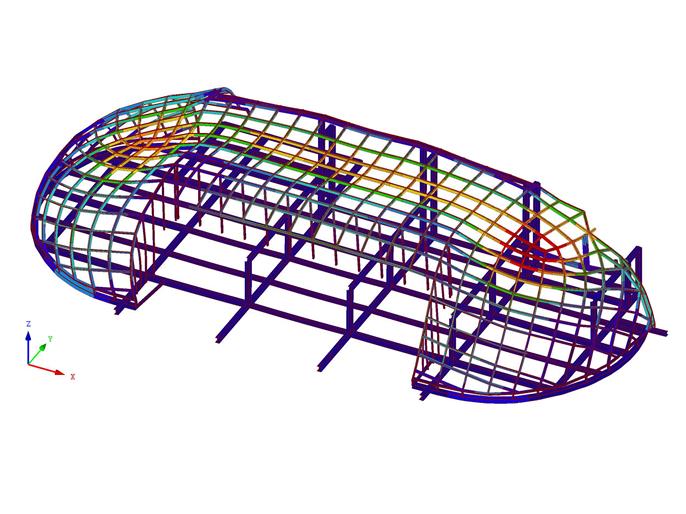

As propriedades da secção oca retangular foram determinadas com os programas de análise estrutural RFEM e IDEA StatiCa. Uma vez que a rigidez à torção era muito importante, foram criados dois modelos de toda a estrutura e das ligações para modelar de forma exata a rigidez e a resistência da casca da grelha. Estes modelos foram utilizados como limite superior e inferior das deformações e da rigidez. O modelo limite superior foi utilizado com todas as ligações completamente rígidas para determinar os efeitos da carga sobre as mesmas.

O limite inferior para a rigidez à rotação foi determinado iterativamente entre o RFEM e o IDEA CONNECTION para cada tipo de ligação. Este modelo inclui mais ligações elásticas sendo, por isso, utilizado para verificar a rigidez e a estabilidade da casca da grelha. A estrutura localizada sob a casca da grelha também foi incluída para determinar corretamente as cargas. Esta operação foi necessária para evitar o processo moroso e iterativo de determinar a rigidez da mola dos apoios verticais se cada caso de carga tivesse apresentado uma rigidez diferente.

Local do projeto

Weesperplein 4B
1018 XA Amesterdão, Países Baixos

Palavras-chave

Capital C Bolsa de diamantes Amesterdão Países Baixos Aço Vidro Cúpula
