Capital C (Giełda diamentów), Amsterdam, Holandia

Obliczone w oprogramowaniu Dlubal Software

  • Projekt klienta

Projekt klienta

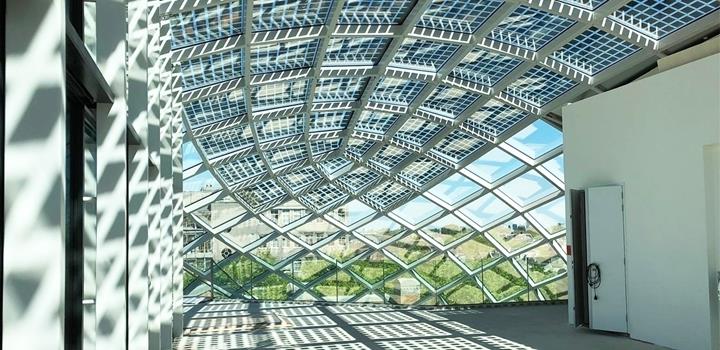

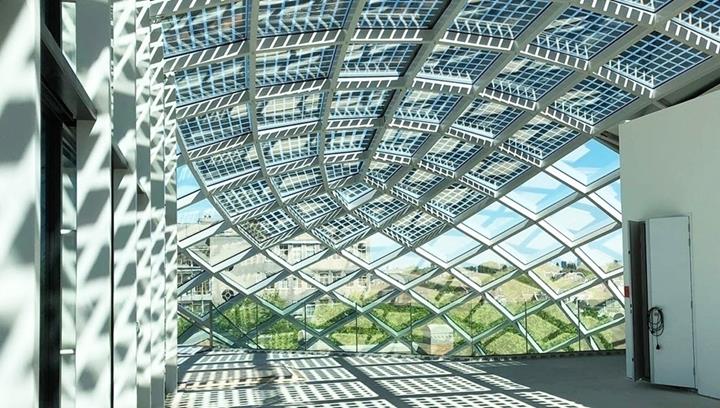

Dawna giełda diamentów w Amsterdamie, obecnie znana jako Capital C, po gruntownym remoncie została przywrócona do swej dawnej świetności. Zabytek ten nie tylko został odzyskał swój pierwotny kształt, ale posiada teraz nowe zadaszenie ze szkła i stali.

Klient Zadelhoff BV
Amsterdam, Holandia
www.zadelhoff.nl

Sijthoff Media
Amsterdam, Holandia
www.sijthoffmedia.nl
Architekt ZJA Zwarts & Jansma Architecten
Amsterdam, Holandia
www.zja.nl
Analiza statyczno-wytrzymałościowa i budowa Oktatube
Delft, Holandia
www.octatube.nl

Dane na temat kopuły ze stali i szkła

Konstrukcja została zaprojektowana przez znaną firmę architektoniczną ZJA Zwarts & Jansma Architects. Projekt otrzymał również prestiżową nagrodę MIPIM Award 2020 - Best Refurbished Building, Dutch Steel Award 2020 oraz German Design Award 2021.

Firma Octatube sporządziła projekt konstrukcyjny z wykorzystaniem programu MES RFEM. Octatube jest firmą zajmującą się projektowaniem i wykonawstwem konstrukcji o złożonej bryle architektonicznej. Głównym celem tego projektu było wykorzystanie stali i szkła w konstrukcji zadaszenia, dzięki czemu budynek zyskał niepowtarzalny styl.

Konstrukcja i projekt

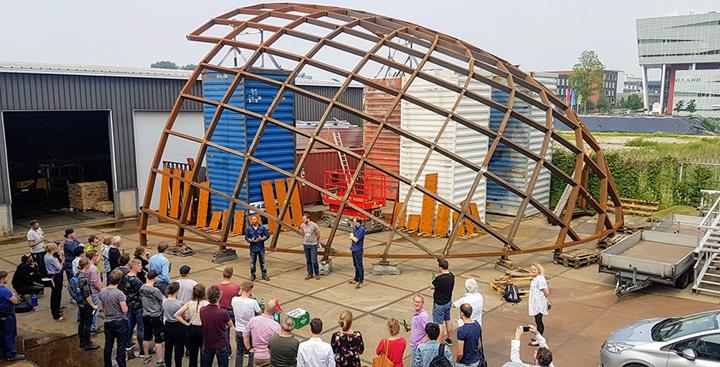

Układ konstrukcyjny dachu najlepiej można opisać jako cylindryczną powłokę siatkową z dwiema kopułami na obydwu końcach. Ze względu na sąsiedni budynek oraz otwór wejściowy w fasadzie, pewne części powłoki usunięto. Zasadniczo kopuła ma tylko jeden powtarzalny typ połączenia konstrukcyjnego, ale z uwagi na jej złożony kształt każdy z węzłów nieco się różni, co wymagało zastosowania unikatowych części składowych. W sumie wykorzystano około 1000 różnych elementów stalowych i 200 tafli szkła.

W przypadku projektów o złożonej geometrii potrzebne jest elastyczne oprogramowanie do analizy statyczno-wytrzymałościowej, umożliwiające modelowanie wielu różnych elementów składowych konstrukcji. Octatube wykorzystało RFEM wraz z Rhinoceros (Rhino), Grasshopper oraz IDEA StatiCa. W początkowej i końcowej fazie projektowania jako punkt wyjścia wykorzystano model architektoniczny oparty na liniach analitycznych utworzony w Rhino-Grasshopper. W modelu tym zadano główne i pomocnicze linie analityczne, które posłużyły do modelu statycznego.

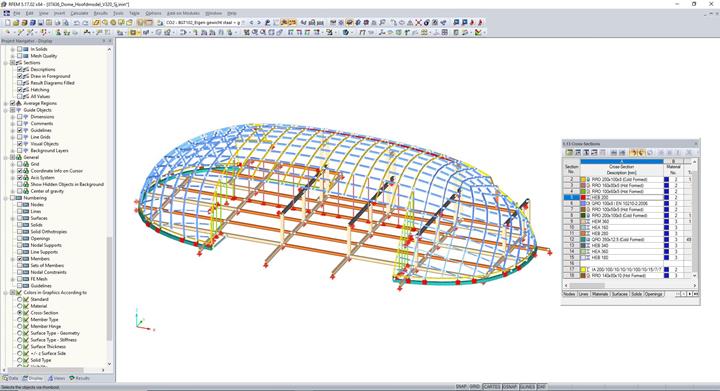

Krzywizna powłoki oraz przebieg linii siatki prętów zostały dokładnie przeanalizowane i zoptymalizowane. Model prętowy i obciążenia konstrukcyjne z Grasshopper zostały zaimportowane do programu RFEM, w celu zoptymalizowania konstrukcji. Obciążenia konstrukcji zostały wygenerowane przy użyciu połączeniu między Rhino a indywidualnym interfejsem zdefiniowanym przez użytkownika. Do wymiany danych pomiędzy Grasshopper i RFEM wykorzystano interfejs pośredni z użyciem arkuszy Excel. Wyjątkowe wymaganie projektowe polegało na tym, że szklane powierzchnie zewnętrzne musiały być całkowicie płaskie, niczym fasety w diamencie.

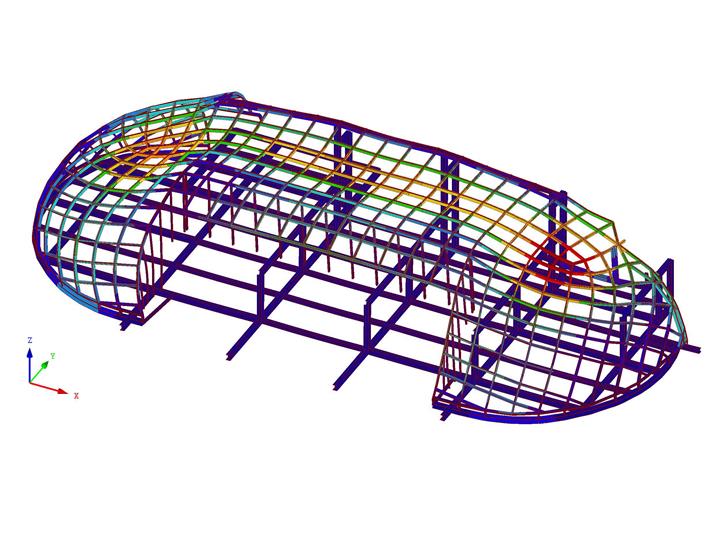

Właściwości przekrojów rurowych określono w programach RFEM i IDEA StatiCa. Ponieważ sztywność rotacyjna prętów była bardzo istotna z punktu widzenia pracy układu, stworzono dwa skrajne modele całej konstrukcji i połączeń w celu odpowiedniego odwzorowania sztywności i wytrzymałości powłoki siatkowej. Modele te zostały potraktowane jako górna i dolna granica dla odkształceń oraz sztywności powłoki. W Modelu, który odpowiadał górnej granicy sztywności wszystkie połączenia zamodelowano jako całkowicie sztywne. Pozwoliło to określić wpływ obciążeń na węzły.

Dolną granicę sztywności rotacyjnej dla każdego typu węzła określono iteracyjnie dzięki połączeniu pomiędzy RFEM a IDEA CONNECTION. Te łatwe w modyfikacji modele połączeń stalowych wykorzystano do sprawdzenia sztywności i stateczności powłoki siatkowej. Aby prawidłowo określić oddziaływania w elementach uwzględniono również konstrukcję nośną, znajdującą się pod powłoką siatkową. Było to konieczne, aby uniknąć czasochłonnego iteracyjnego procesu określania sprężystości każdej z podpór, która byłaby inna dla każdego przypadku obciążenia.

Lokalizacja projektu

Weesperplein 4B
1018 XA Amsterdam, Holandia

Słowa kluczowe

Capital C Giełda diamentów Amsterdam Holandia STEEL Szkło Kopuła
