Capital C (Borsa diamanti), Amsterdam, Paesi Bassi

Calcolato con Dlubal Software

  • Progetti clienti

Progetto cliente

Dopo un'accurata ristrutturazione, l'ex borsa dei diamanti di Amsterdam, ora chiamata Capitale C, è stata riportata al suo splendore originale. Questo monumento nazionale non solo è stato riportato alla sua forma originale, ma include anche una nuova copertura in vetro e acciaio.

Proprietario Zadelhoff BV
Amsterdam, Paesi Bassi
www.zadelhoff.nl

Sijthoff Media
Amsterdam, Paesi Bassi
www.sijthoffmedia.nl
Architetto ZJA Zwarts & Jansma Architecten
Amsterdam, Paesi Bassi
www.zja.nl
Costruzione e analisi strutturale Octatube
Delft, Paesi Bassi
www.octatube.nl

Parametri di costruzione della cupola in acciaio-vetro

L'intera struttura è stata progettata dal rinomato studio di architettura ZJA Zwarts & Jansma Architects. Il progetto ha inoltre vinto anche il prestigioso MIPIM Award 2020 - Best Refurbished Building, Dutch Steel Award 2020 e German Design Award 2021.

La società Octatube ha eseguito la progettazione strutturale utilizzando il programma agli elementi finiti RFEM. Octatube è una società di progettazione e costruzione che progetta e realizza strutture architettonicamente complesse. L'obiettivo principale del progetto è stato l'uso di acciaio e vetro per implementare un aspetto architettonico sofisticato per la copertura che va dalla progettazione alla costruzione dell'edificio.

Struttura e progettazione

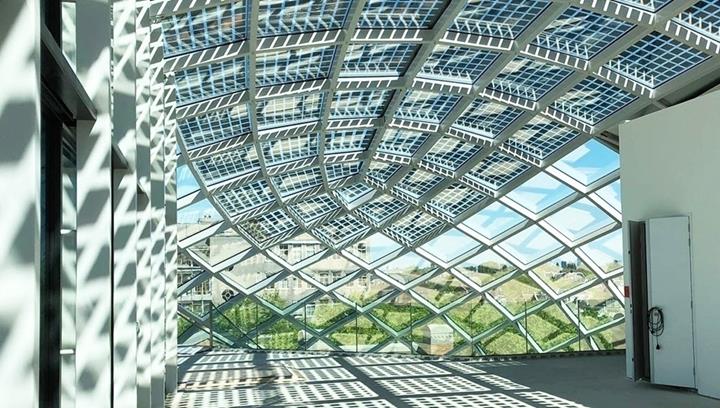

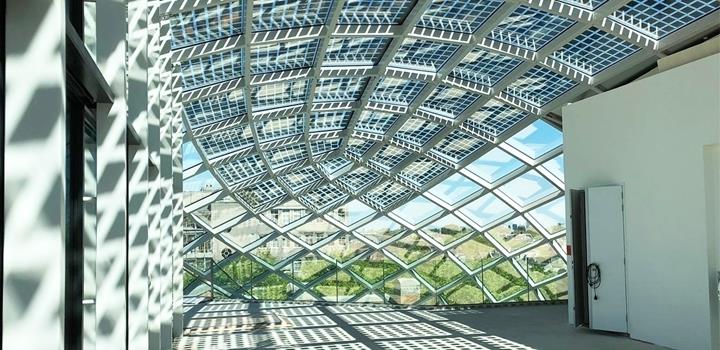

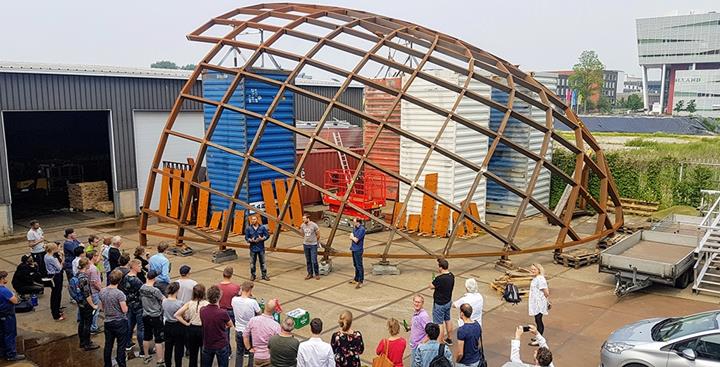

La forma della struttura della copertura può essere descritta come un guscio di griglia cilindrica con due cupole alle estremità. A causa della struttura adiacente sulla copertura e dell'apertura per l'ingresso al copertura in vetro, alcune parti della forma a conchiglia sono state omesse. La cupola di vetro ha essenzialmente un unico giunto di supporto ripetuto, ma la forma libera crea differenze su ciascun giunto che richiede parti uniche. In totale, sono stati utilizzati circa 1000 diversi componenti in acciaio e 200 pannelli in vetro.

I progetti complessi richiedono un software un software flessibile di analisi strutturale e di progettazione che sia in grado di modellare una vasta gamma di elementi unici. Octatube ha utilizzato RFEM insieme a Rhinoceros (Rhino), Grasshopper e IDEA StatiCa. Durante la fase di progettazione preliminare e finale, il modello della linea Rhino-Grasshopper dell'architetto è stato utilizzato come punto di partenza. In questo modello, sono state impostate le linee principali e secondarie.

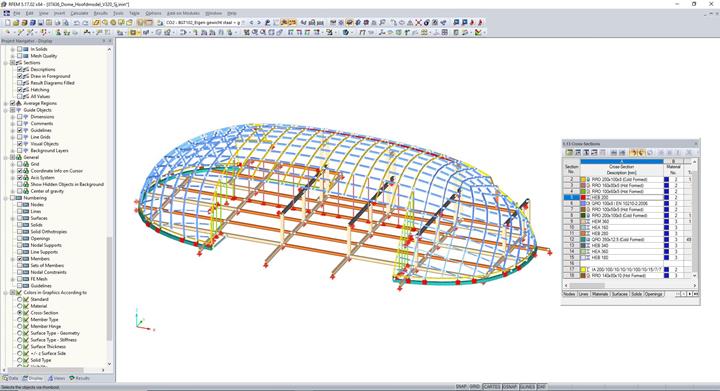

Le linee della rete e la curvatura del modello sono state attentamente analizzate e ottimizzate. Il modello di linea e i carichi strutturali sono stati importati da Grasshopper in RFEM dove il modello poteva essere ottimizzato strutturalmente. I carichi sulla struttura sono stati generati con un collegamento diretto tra Rhino e un'interfaccia definita dall'utente. Per il collegamento indiretto tra Grasshopper e RFEM, è stato utilizzato Excel. L'unico requisito di progettazione prevedeva che le superfici quadrate di vetro fossero completamente piatte, simile all'esterno di un diamante.

Le proprietà della sezione trasversale cava rettangolare sono state determinate con RFEM e IDEA StatiCa. Poiché la rigidezza rotazionale era molto importante, sono stati creati due modelli dell'intera struttura e dei giunti per modellare adeguatamente la rigidezza e la resistenza del guscio a griglia. Questi modelli sono stati utilizzati come limite superiore e inferiore per le deformazioni e la rigidezza. Il modello del limite superiore è stato inserito con tutti i giunti completamente rigidi, in modo che fosse possibile determinare gli effetti del carico sui giunti.

Il limite inferiore è stato determinato per la rigidezza rotazionale dai programmi RFEM e IDEA CONNECTION in modo iterativo per ogni tipo di giunto. Questo modello con giunti più flessibili è stato utilizzato per verificare la rigidezza e la stabilità del guscio a griglia. La struttura di supporto situata sotto il guscio a griglia è stata inclusa anche per determinare correttamente i carichi. Ciò è stato necessario per evitare il processo iterativo e dispendioso in termini di tempo per determinare le rigidezze della molla dei vincoli verticali che variano per ogni caso di carico.

Posizione del progetto

Weesperplein 4B
1018 XA Amsterdam, Paesi Bassi

Parole chiave

Capital C Borsa diamanti Amsterdam Paesi bassi Acciaio Vetro Cuppola
