德国盖瑟尔布拉赫的访客中心和停车场大楼

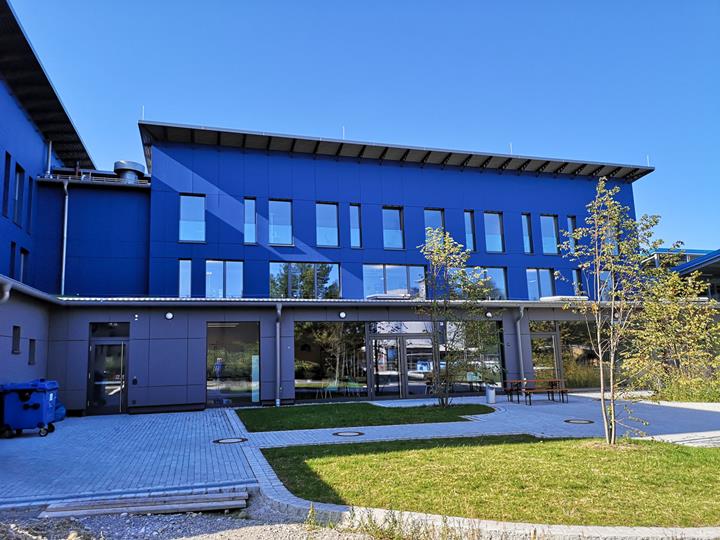

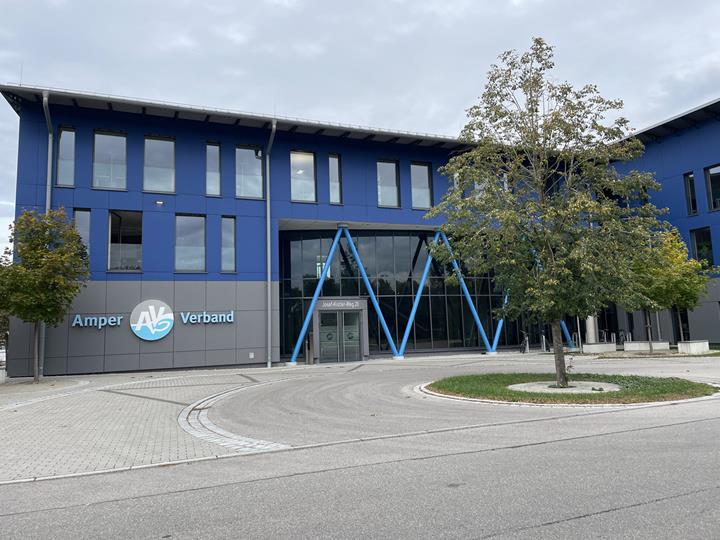

这座现代风格的建筑为饮用水和废水处理供应商 AmperVerband 的办公楼,一共有四层。 入口处设有倾斜的V形钢柱,从一层延伸至二层。在钢柱的后面采用玻璃幕墙设计。

该建筑在绿色环境的衬托下显得格外显眼。 这座位于 Geiselbulach 的新建筑有一个部分地下室,为游客中心提供了空间,并且可以停放大量的车辆。 结构设计单位是 Die Tragwerker GmbH,该公司是 Dlubal 的客户 Die Tragwerker GmbH。

框架结构

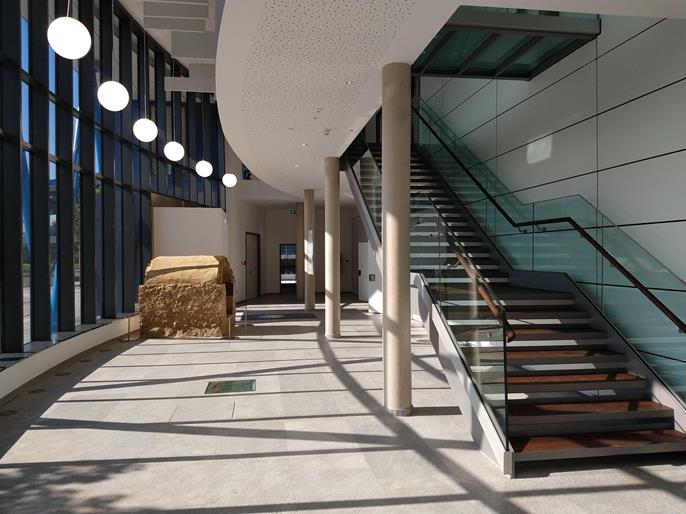

建筑结构呈 T 形,上部为钢筋混凝土单坡屋面。 除了钢筋混凝土倾斜柱外,入口区还有一段长 8 m (26m) 的钢结构和玻璃结构楼梯,它以实用和美观的方式连接楼层。 大厅上方有一根长 18 m(59 m)的梁,从大厅的一层到二层。 上部为食堂和会议室,

对于不包括地下室的建筑,基础通过在基础梁之间设置底板来建立。 条形基础的荷载通过中耳构件有选择地传递到基础基础上。 地下室区域使用弹性层状钢筋混凝土底板。

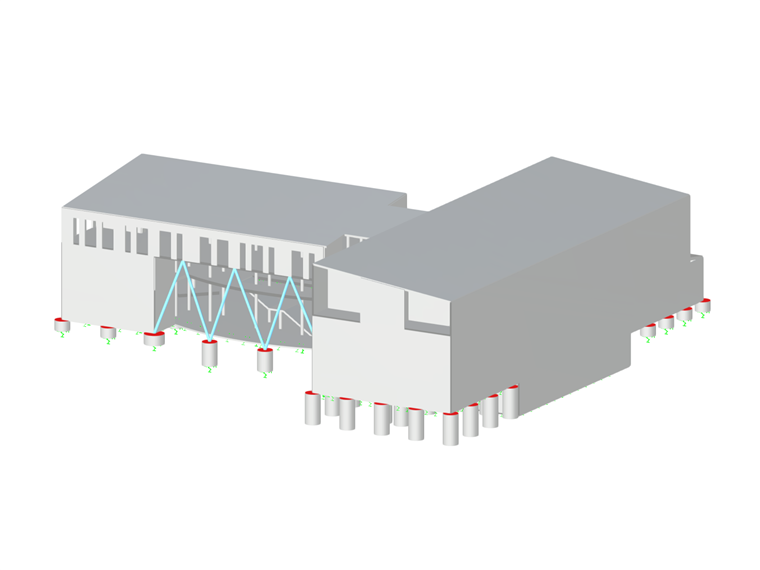

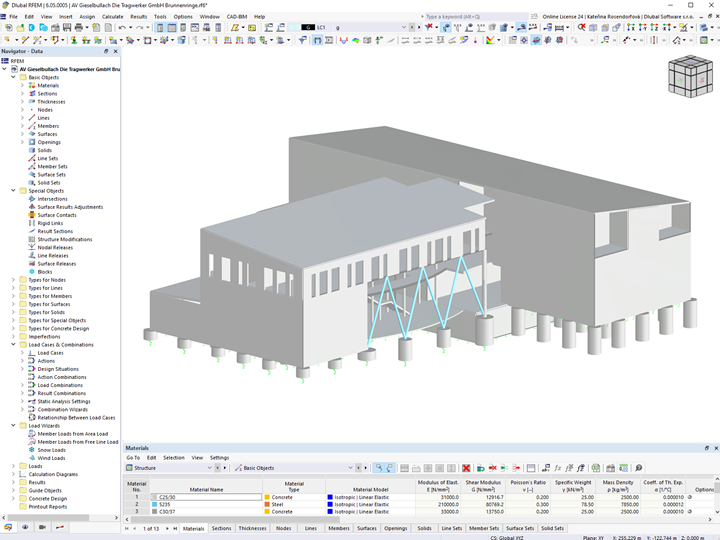

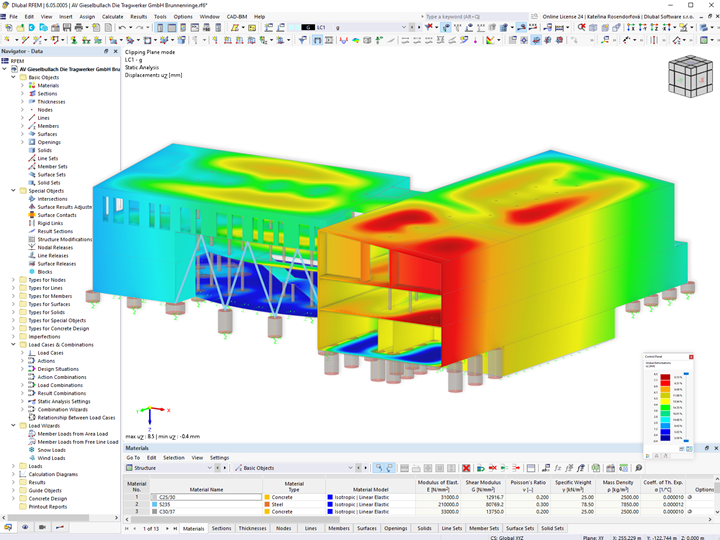

德儒巴客户 Die Tragwerker GmbH 使用结构分析软件 RFEM 建造了一座非常有趣的建筑。

位置 Josef-Kistler-Weg 20
82140 Geiselbulbach
项目管理 电流支撑
amperverband.de
建筑设计 Architectural office of Winzinger GmbH
architekt-winzinger.de
结构验算 Tragwerker GmbH
tragwerker.de


项目说明

模型数据

节点数目: 878
线的数目 1179
杆件数目: 155
面的数目: 144
实体数目 0
荷载工况数目 3
荷载组合数目 16
结果组合数目 4
总重量 5864,604 t
翘曲区域尺寸 48.750 x 15.775 x 47.500 m
