Edificio per uffici con centro visitatori integrato e garage a Geiselbulach, Germania

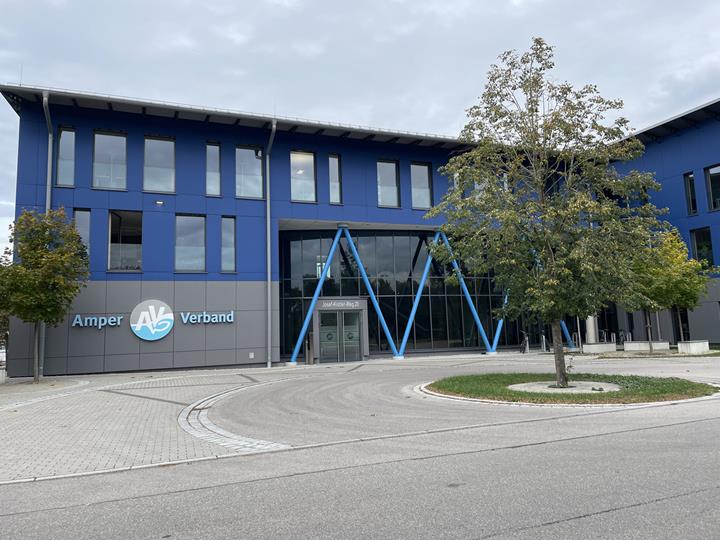

L'edificio per uffici di quattro piani accoglie visitatori, membri e dipendenti dell'AmperVerband nei suoi locali moderni. L'area d'ingresso della facciata parzialmente vetrata comprende colonne composite in acciaio inclinate a forma di V che si estendono su due piani.

L'edificio si staglia contro il verde circostante in un inconfondibile blu brillante. Il nuovo edificio a Geiselbulach ha un seminterrato e offre spazio sia per un centro visitatori che per numerosi veicoli parcheggiati. Lo studio di ingegneria e cliente Dlubal "Die Tragwerker GmbH" è stato incaricato della progettazione strutturale.

Struttura

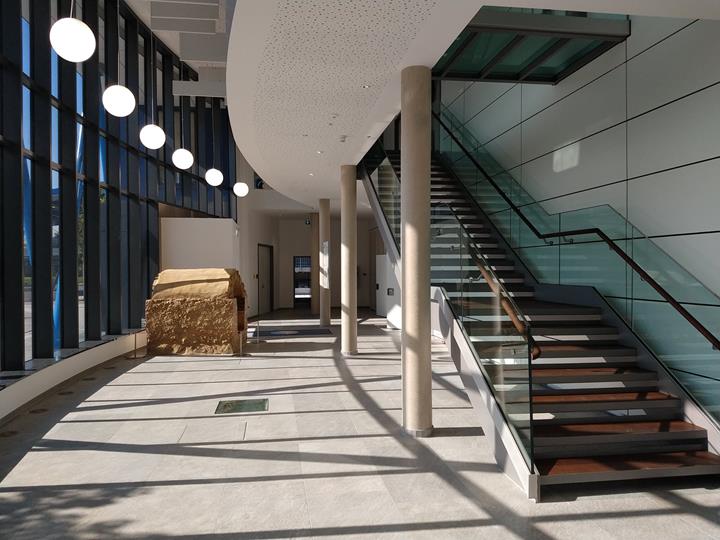

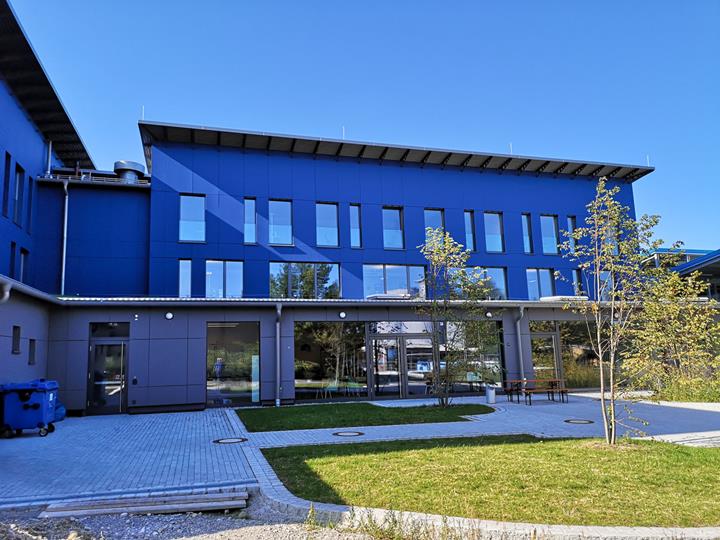

La pianta a forma di T è attraversata da una copertura a una falda in cemento armato. Oltre alle colonne inclinate in cemento armato, l'area d'ingresso presenta un'imponente scala in acciaio e vetro con una lunghezza di 8 m (26 ft) che collega i piani in modo funzionale ed estetico. Sopra l'atrio, una trave simile a una parete si estende per 18 m (59 piedi) dal primo al secondo piano. Questo crea una spaziosa mensa e una sala riunioni sottostante.

Nella parte dell'edificio senza scantinato, la fondazione è costituita da una soletta che poggia sulle le travi di fondazione. Le fondazioni a strisce a forma di trave trasferiscono i carichi selettivamente nel terreno portante per mezzo di anelli di pozzo. Nella zona seminterrata viene utilizzata una soletta in cemento armato a letto elastico.

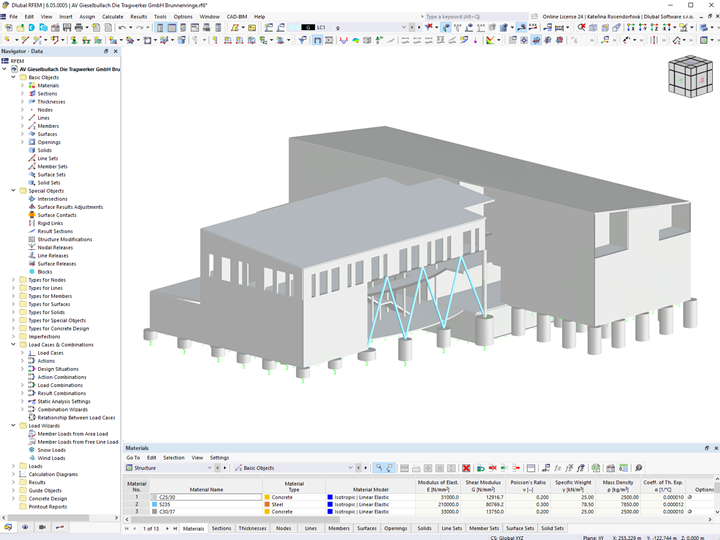

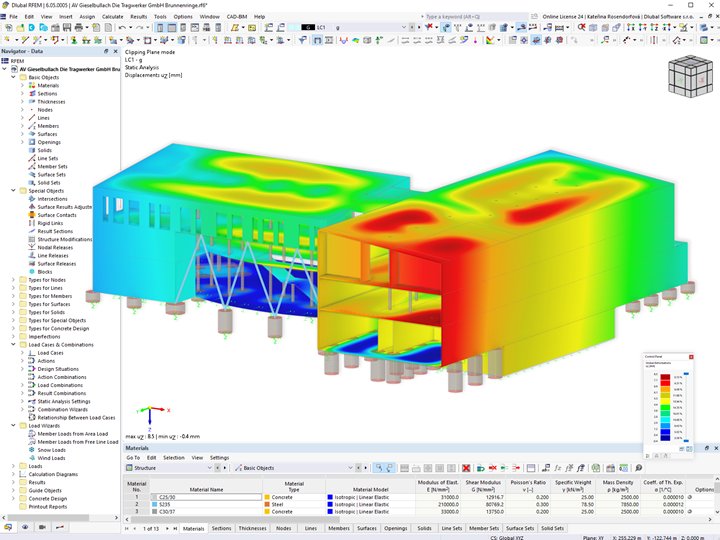

Il cliente Dlubal "Die Tragwerker GmbH" ha creato un edificio davvero interessante utilizzando il software di analisi strutturale RFEM.

Posto Josef-Kistler-Weg 20
82140 Geiselbullach, Germania
Committente AmperVerband
www.amperverband.de
Architetto Architekturbüro Winzinger GmbH
architekt-winzinger.de
Progettazione strutturale Die Tragwerker GmbH
www.tragwerker.de


Specifiche del progetto

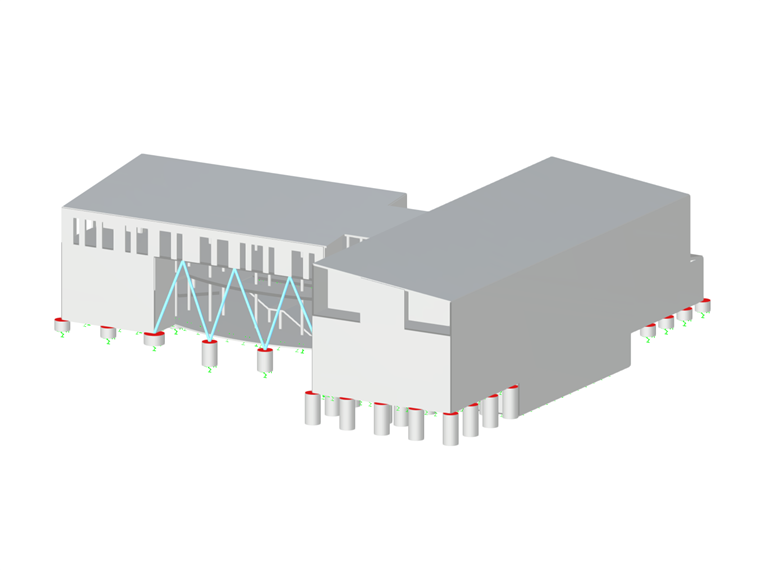

Dati modello

Numero di nodi 878
Numero di linee 1179
Numero di aste 155
Numero di superfici 144
Numero di solidi 0
Numero di casi di carico 3
Nr. di combinazioni di carico 16
Nr. di combinazioni di risultati 4
Peso totale 5864,604 t
Dimensioni (metriche) 48.750 x 15.775 x 47.500 m
Dimensioni (imperiali) 159.94 x 51.76 x 155.84 feet
