Immeuble de bureaux avec centre visiteurs et parking à Geiselbullach, Allemagne

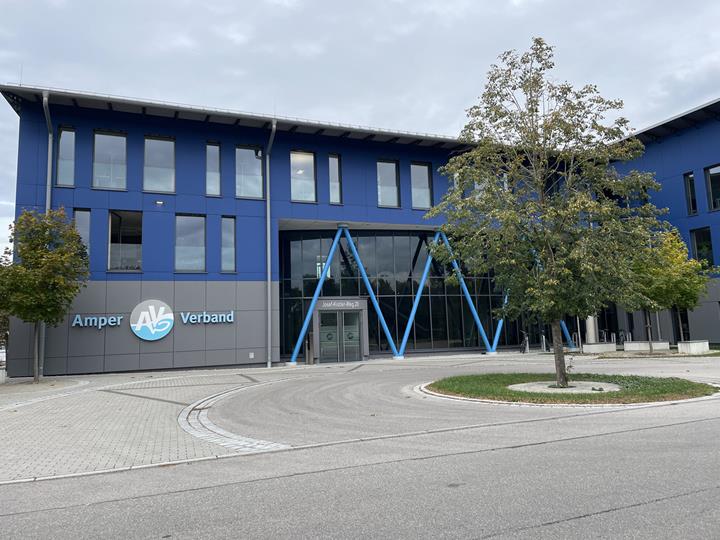

Ce bâtiment de quatre étages accueille les visiteurs, les membres et les employés de l'AmperVerband dans ses locaux modernes. Des poteaux en acier composites inclinés s'étendent sur deux étages de la façade partiellement vitrée en formant un V.

Le bâtiment se démarque de son environnement vert par son bleu immédiatement reconnaissable. Le nouveau bâtiment de Geiselbulach dispose d'un sous-sol partiel qui offre de la place pour un centre visiteurs et le stationnement de nombreux véhicules. Le bureau d’études et client de Dlubal « Die Tragwerker GmbH » était chargé du calcul de structure.

Structure

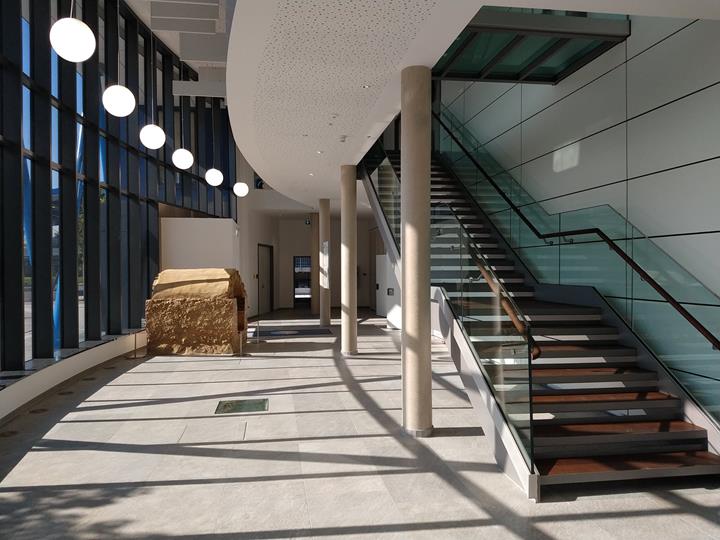

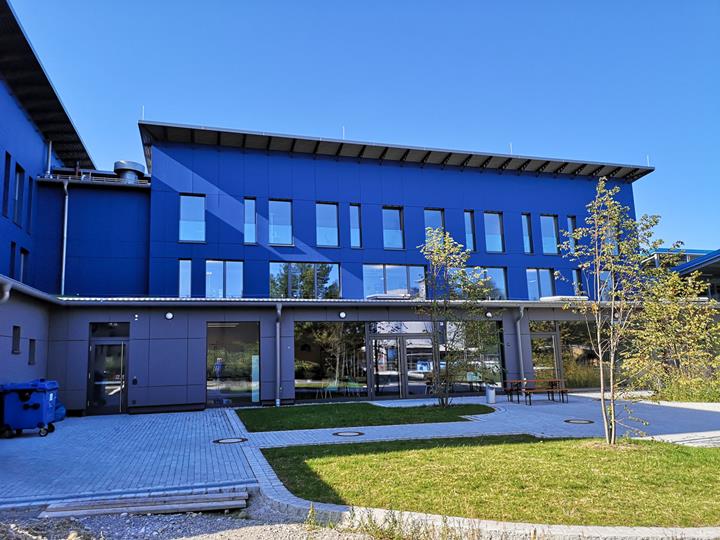

Le bâtiment en forme de T est surmonté d'une toiture à un seul versant en béton armé. La zone d'entrée n'impressionne pas que par ses poteaux en V, mais aussi par un escalier de verre et d'acier de 8 mètres de long, qui assure une liaison fonctionnelle et esthétique des étages. Au-dessus du hall d'entrée, une poutre-voile s'étend sur 18 m du premier au deuxième étage, permettant ainsi de créer une vaste cantine et une salle de réunion.

Dans la partie du bâtiment qui ne compte pas de sous-sol, la fondation est constituée d'une dalle de plancher librement tendue entre des poutres de fondation. Les semelles filantes en forme de poutre transfèrent les charges sélectionnées dans le sol porteur à l'aide d'anneaux de puits. Un radier en béton armé élastique a été utilisé au sous-sol.

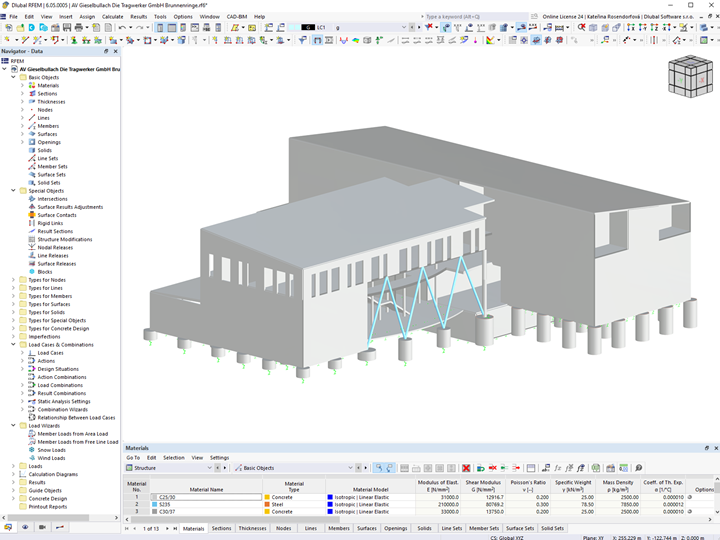

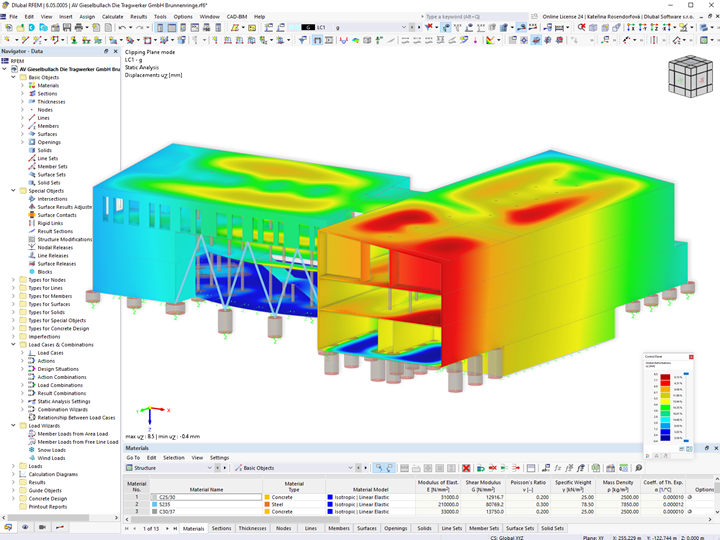

Le client de Dlubal Die Tragwerker GmbH a créé un bâtiment vraiment intéressant grâce au logiciel de calcul de structure RFEM.

Position Josef-Kistler-Weg 20
82140 Geiselbullach
Maître d'ouvrage AmperVerband
www.amperverband.de
Architecte Architekturbüro Winzinger GmbH
architekt-winzinger.de
Ingénierie des structures Die Tragwerker GmbH
www.tragwerker.de

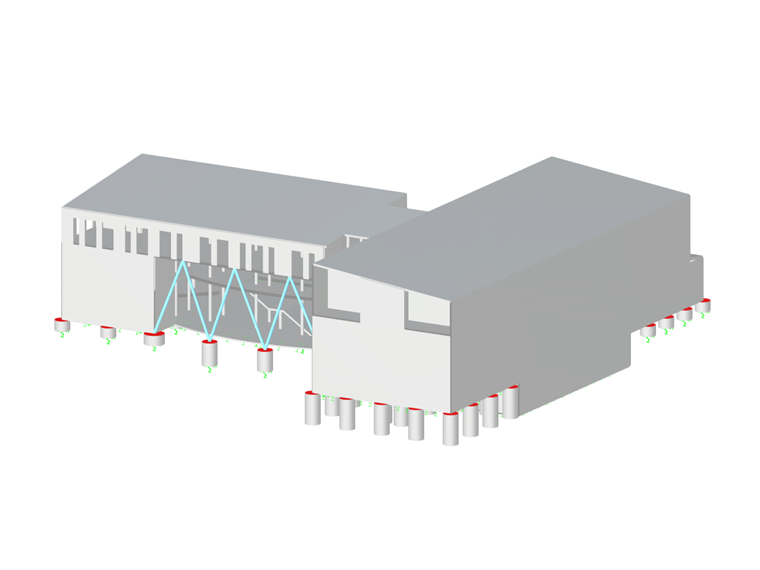

Spécifications du projet

Données de modèle

Nombre de nœuds 878
Nombre de lignes 1179
Nombre de barres 155
Nombre de surfaces 144
Nombre de solides 0
Nombre de cas de charge 3
Nombre de combinaisons de charges 16
Nombre de combinaisons de résultats 4
Poids total 5864,604 t
Dimensions (métrique) 48,750 x 15,775 x 47,500 m
Dimensions (impériales) 159.94 x 51.76 x 155.84 feet
