Administrativní budova s integrovaným návštěvnickým centrem a garáží v Geiselbulachu, Německo

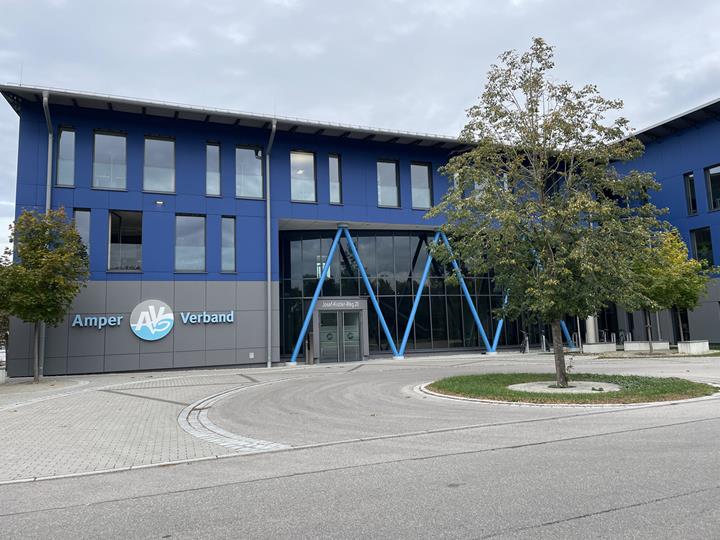

Čtyřpodlažní administrativní budova vítá návštěvníky, členy a zaměstnance společnosti AmperVerband ve svých moderních prostorách. Vstupní prostor s částečně prosklenou fasádou okouzluje mimo jiné šikmými ocelovými spřaženými sloupy ve tvaru V, které se tyčí přes dvě podlaží.

Budova se vyjímá v nezaměnitelné výrazně modré barvě ve svém zeleném okolí. Nová budova v Geiselbulachu je částečně podsklepená a nabízí návštěvnické centrum a bezpečné místo pro mnoho parkujících vozidel. Proječní kancelář a zákazník společnosti Dlubal Software, společnost "Die Tragwerker GmbH", se ujala statického návrhu.

Konstrukce

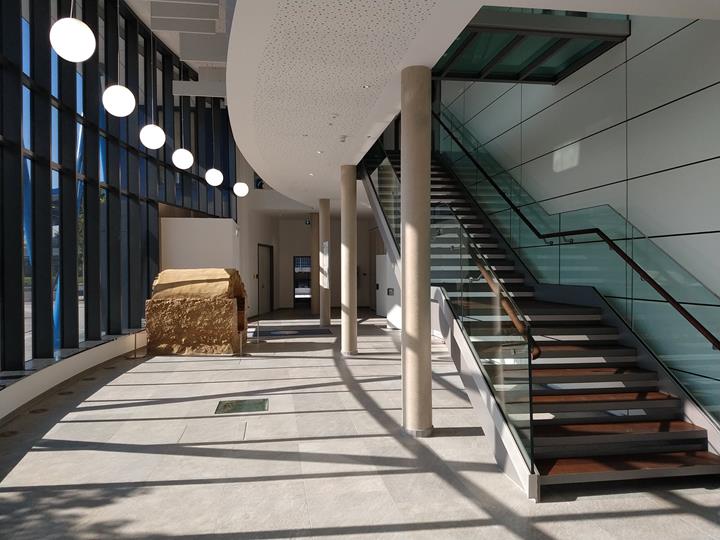

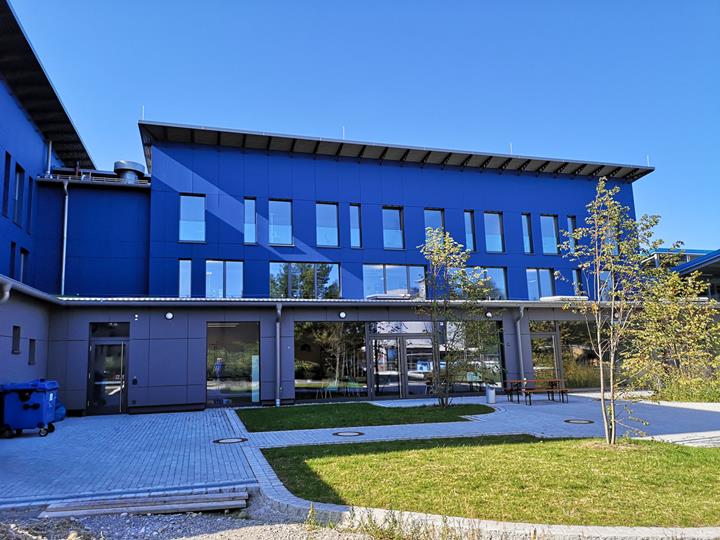

Konstrukce s půdorysem ve tvaru T je zastřešena pultovou střechou ze železobetonu. Kromě šikmých železobetonových sloupů zaujme ve vstupním prostoru také 8 m dlouhé schodiště z oceli a skla, které propojuje funkčně i esteticky jednotlivá podlaží. Nad přízemím je umístěn stěnový nosník s rozpětím 18 m, který sahá od prvního do druhého nadzemního podlaží. Dole tak vznikl velkorysý jídelní a shromažďovací prostor.

Budova je v nepodsklepené části založena na základové desce uložené mezi základovými nosníky. Základové pásy přenášejí zatížení bodově přes skruže do nosného podloží. V podsklepené části je použita železobetonová základová deska s pružným uložením.

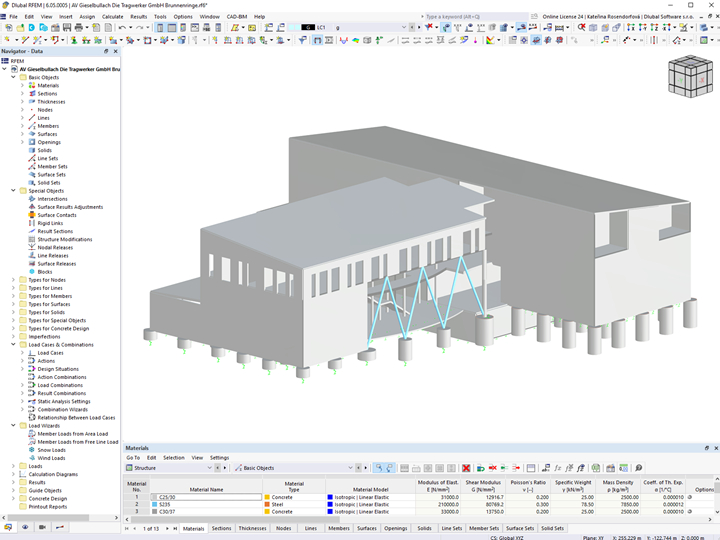

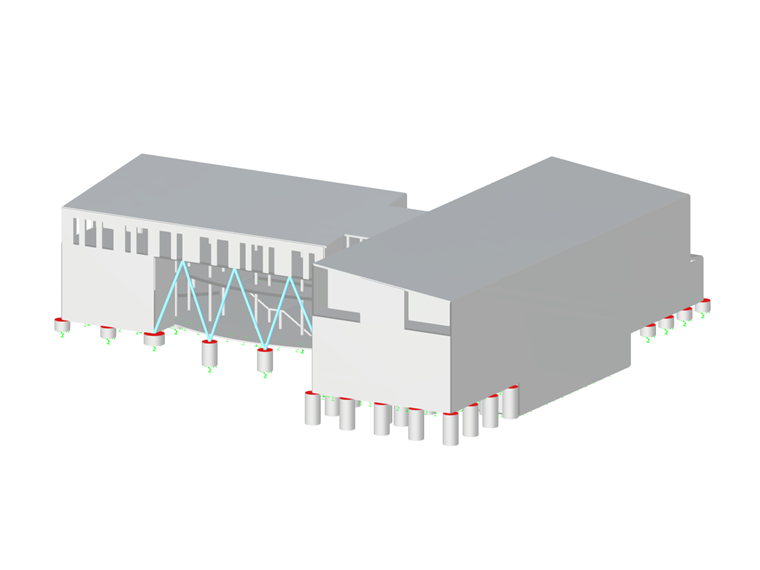

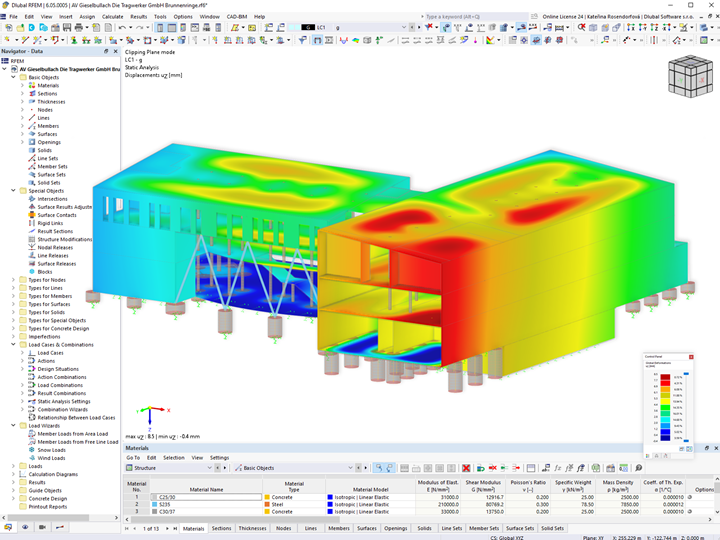

Náš zákazník, společnost "Die Tragwerker GmbH" tu za použití programu pro statické výpočty RFEM navrhla opravdu zajímavou konstrukci.

Místo Josef-Kistler-Weg 20
82140 Geiselbulbach, Německo
Investor AmperVerband
www.amperverband.de
Architektonický návrh Architekturbüro Winzinger GmbH
architekt-winzinger.de
Statický výpočet Die Tragwerker GmbH
www.tragwerker.de


Specifikace projektu

Údaje o modelu

Počet uzlů 878
Počet linií 1179
Počet prutů 155
Počet ploch 144
Počet těles 0
Počet zatěžovacích stavů 3
Počet kombinací zatížení 16
Počet kombinací výsledků 4
Celková hmotnost 5864,604 t
Rozměry 48,750 x 15,775 x 47,500 m
