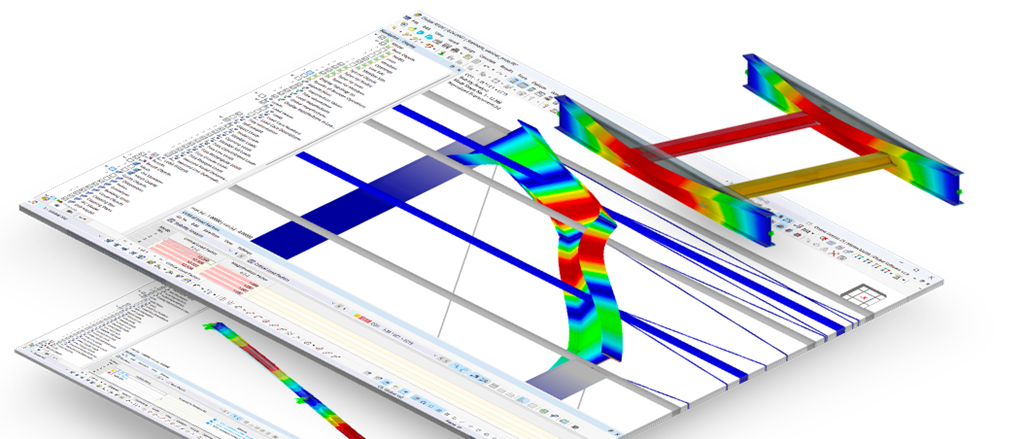

翘曲扭转 (7自由度)

• 计算杆件单元时考虑 7 个局部变形方向 (u_x、u_y、 u_z、φ_x、φ_y、φ_z、ω) 和 8 个内力 (N、V_u、V_v、M_t,pri、M_t,sec、M_u、M_v、M_ω)
• 可与一阶（几何线性）、二阶（二阶效应） 大变形理论分析（可以考虑缺陷）
• 可与稳定性分析模块“结构稳定性”结合使用，计算例如扭转屈曲和弯扭屈曲的临界荷载系数和屈曲模态
• 计算工字钢截面时将端板和横向加劲肋作为翘曲弹簧考虑，自动确定并图形显示翘曲弹簧刚度

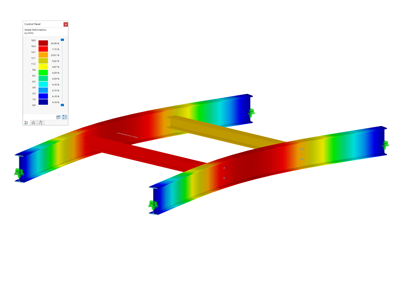

• 图形显示杆件的截面翘曲
• 完全集成到 RFEM 和 RSTAB 中

现在用户可以对整个结构体系进行翘曲扭转计算。 因此，可以考虑额外的 第七个自由度。 自动考虑连接结构构件的刚度。 这意味着，您不需要为分离的体系定义等效的弹簧刚度或约束条件。

然后您可以在设计模块中使用考虑翘曲扭转计算的内力。 根据材料和所选规范考虑翘曲双力矩和次扭矩。 典型的应用是根据二阶效应理论考虑缺陷的钢结构稳定性分析。

您知道吗？ 不仅适用于薄壁型钢截面。 例如可以用于计算实木截面梁的理想倾覆弯矩。
