Flambement par flexion-torsion (7 degrés de liberté)

• Considération de 7 directions de déformation locales (u_x, u_y, u_z, φ_x, φ_y, φ_z, ω) ou de 8 efforts internes (N, V_u, V_v, M_t,pri, M_t,sec, M_u, M_v, M_ω) lors du calcul des éléments de barre
• Utilisable en combinaison avec un calcul de structure selon l'analyse géométriquement linéaire, du second ordre et des grandes déformations (les imperfections peuvent également être considérées)

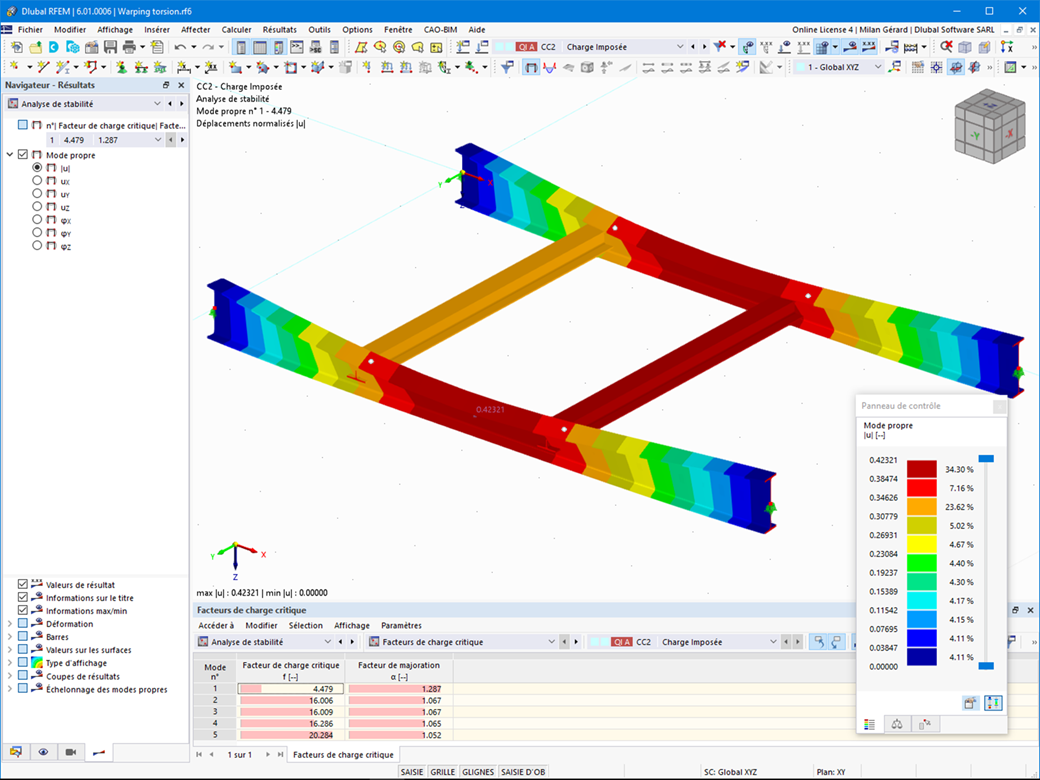

• Permet, en combinaison avec le module complémentaire Analyse de stabilité, de déterminer les facteurs de charge critiques et les modes propres des problèmes de stabilité tels que flambement par torsion et le déversement
• Considération des platines d'about et des raidisseurs transversaux comme ressorts de gauchissement lors du calcul des profilés en I avec détermination automatique de la raideur du ressort de gauchissement

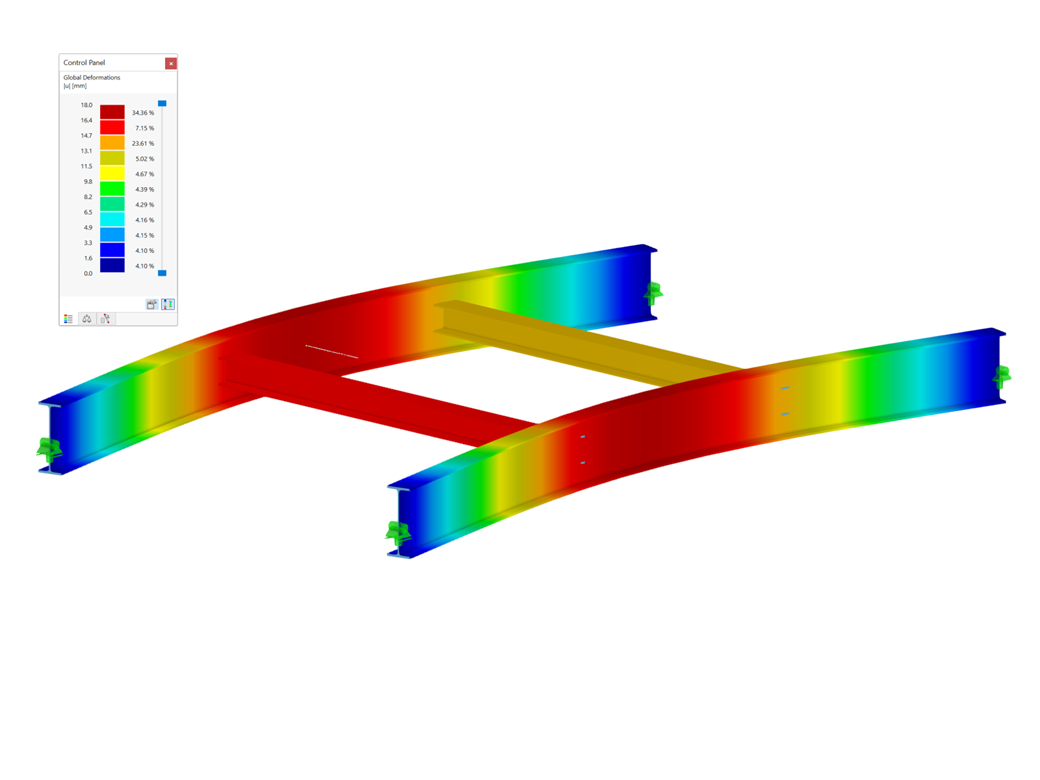

• Représentation graphique du gauchissement de section pour les barres dans l'état de déformation

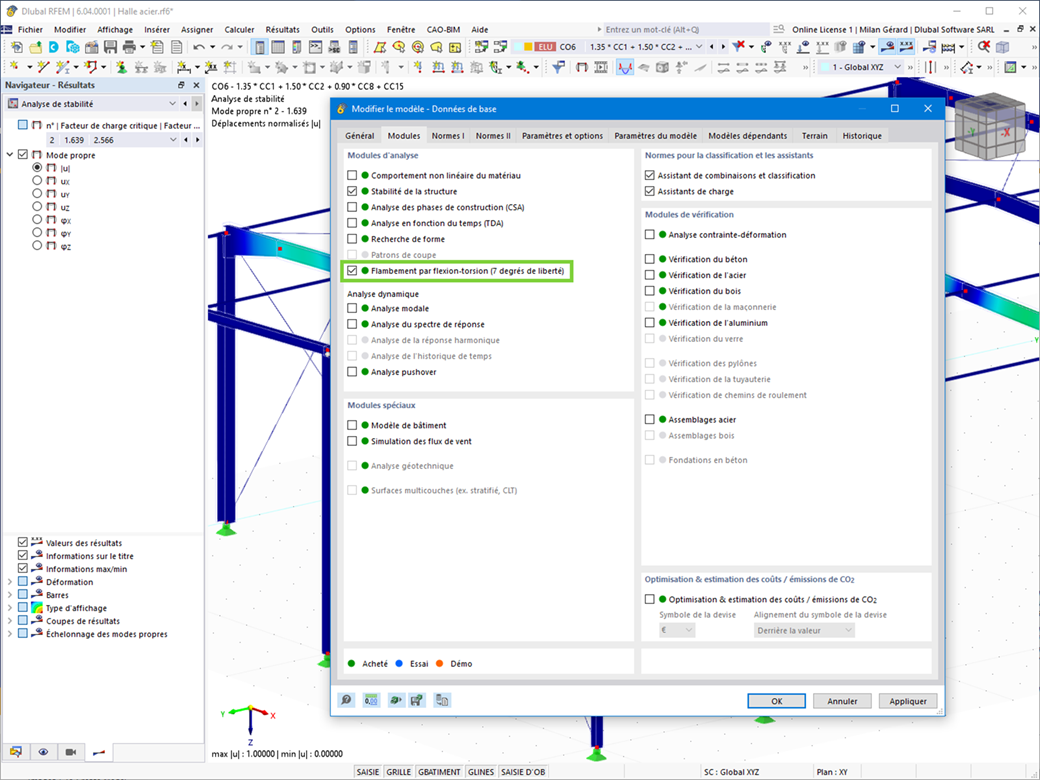

• Intégration complète dans l’environnement RFEM et RSTAB

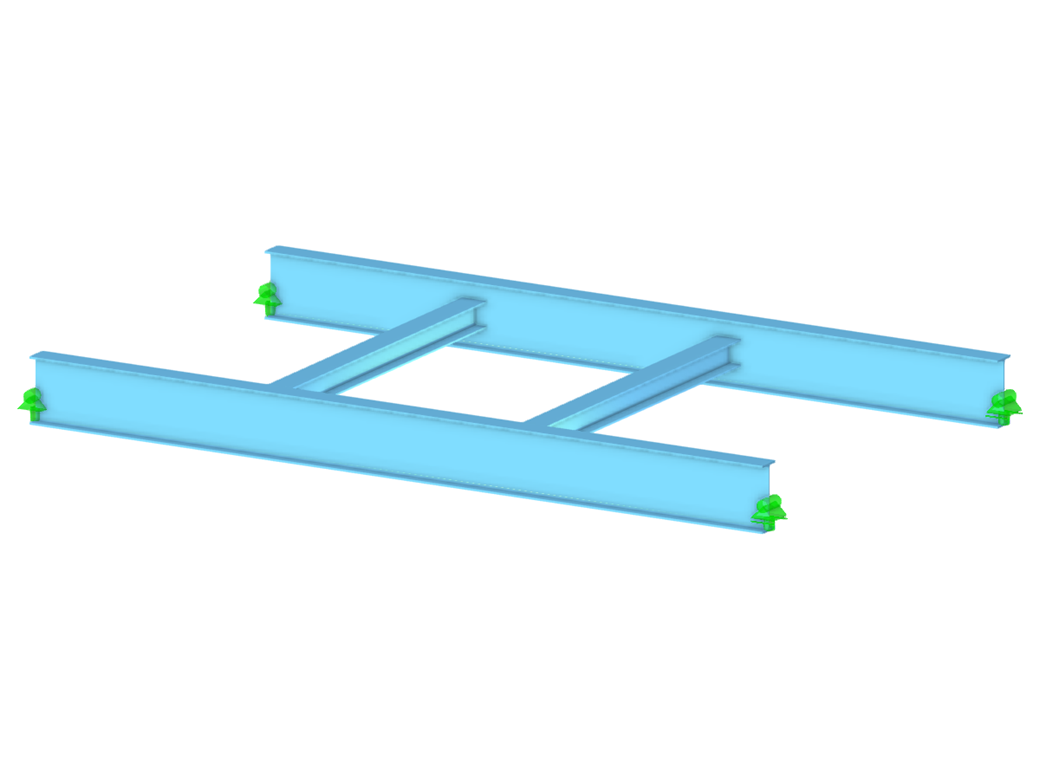

La torsion de gauchissement est calculée sur le système global. Vous tenez compte ici du 7e degré de liberté supplémentaire pour le calcul des barres. Les rigidités des éléments structurels connectés sont ainsi automatiquement prises en compte. Vous n’avez donc pas besoin de définir des rigidités de ressorts équivalentes ou des conditions d’appui pour un système isolé.

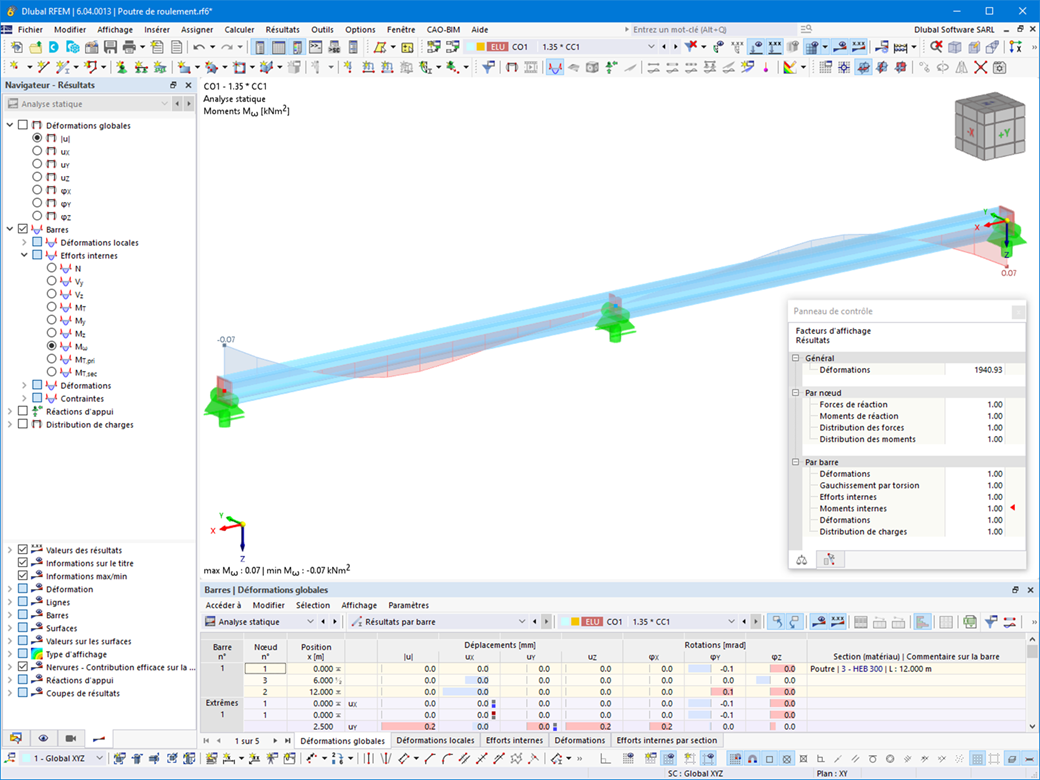

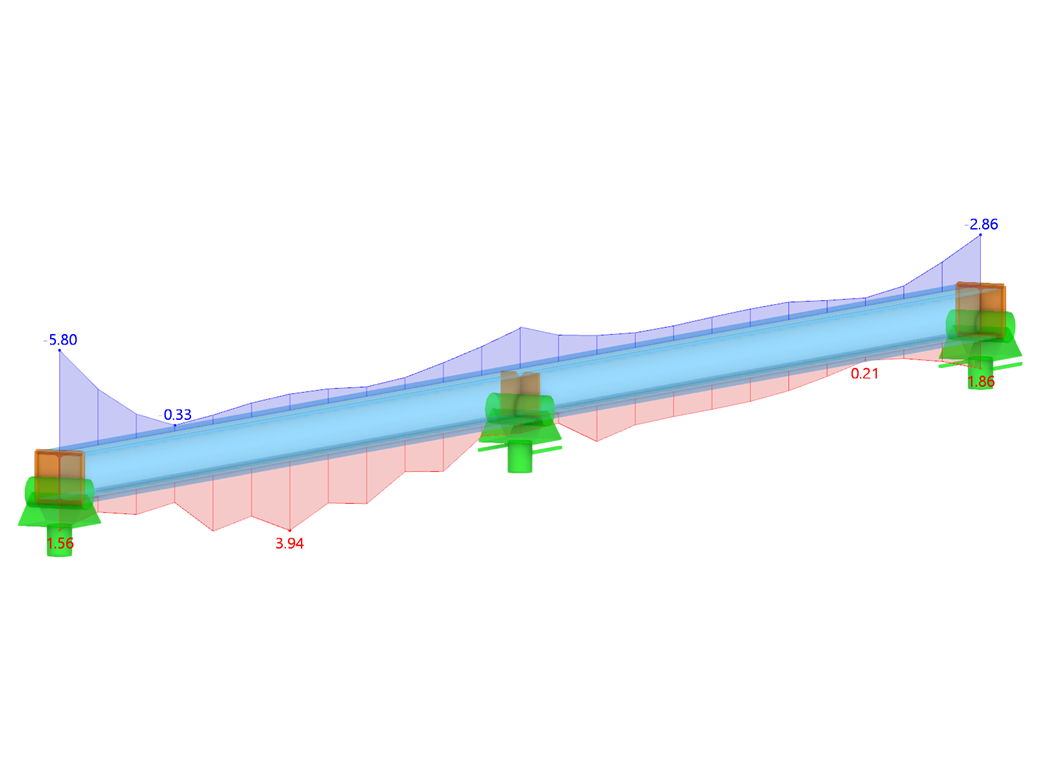

Les efforts internes issus du calcul avec le module complémentaire Flambement par flexion-torsion sont exploitables par la suite dans les modules de vérification. Prenez en compte l’effet du moment de gauchissement et du moment de torsion secondaire en fonction du matériau et de la norme sélectionnée. Un cas d’application typique est l’analyse de stabilité selon la théorie du second ordre avec des imperfections dans une structure acier.

Le saviez-vous? L’application ne se limite pas aux sections en acier à paroi mince. Elle permet par exemple aussi le calcul du moment de renversement idéal des poutres avec des sections en bois massif.
