Torsione di ingobbamento (7 DOF)

• Considerazione di 7 direzioni di deformazione locali (u_x, u_y, u_z, φ_x, φ_y, φ_z, ω) rispettivamente di 8 grandezze di intersezione (N, V_u, V_v, M_t,pri, M_t,sec, M_u, M_v, M_ω) nel calcolo di elementi asta
• Utilizzabile in combinazione con un calcolo statico secondo la teoria del I°, II° e III° ordine (possono essere considerate anche imperfezioni)

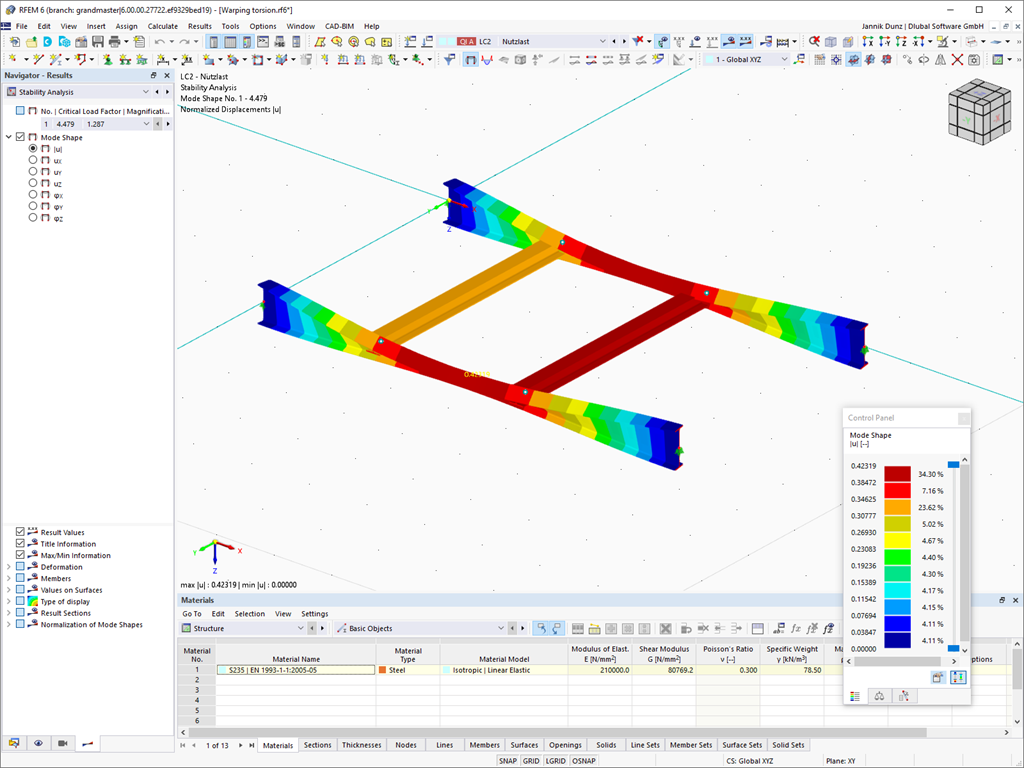

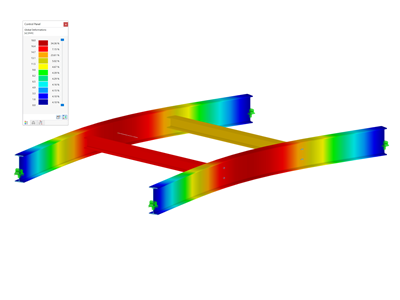

• Permette la determinazione di fattori di carico critici e forme proprie di problemi di stabilità come instabilità a torsione e instabilità flesso-torsionale, in combinazione con l'add-on Analisi di Stabilità
• Considerazione di piastre frontali e irrigidimenti trasversali come molle di warping nel calcolo di profili a I con determinazione automatica e visualizzazione grafica della rigidità delle molle di warping

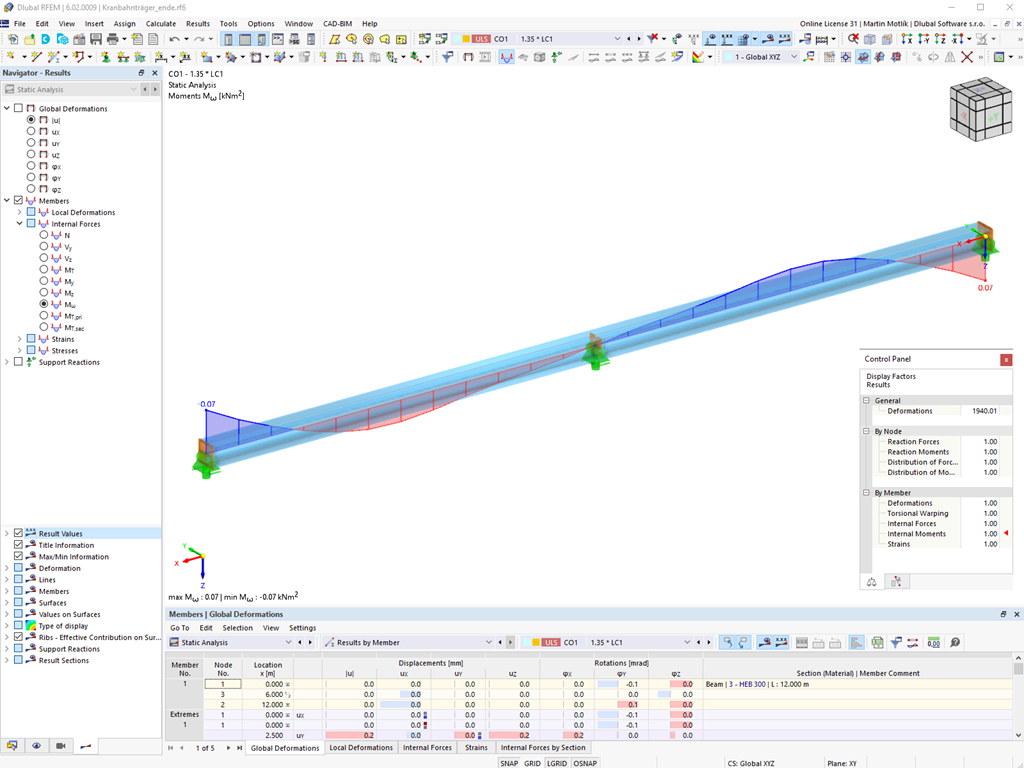

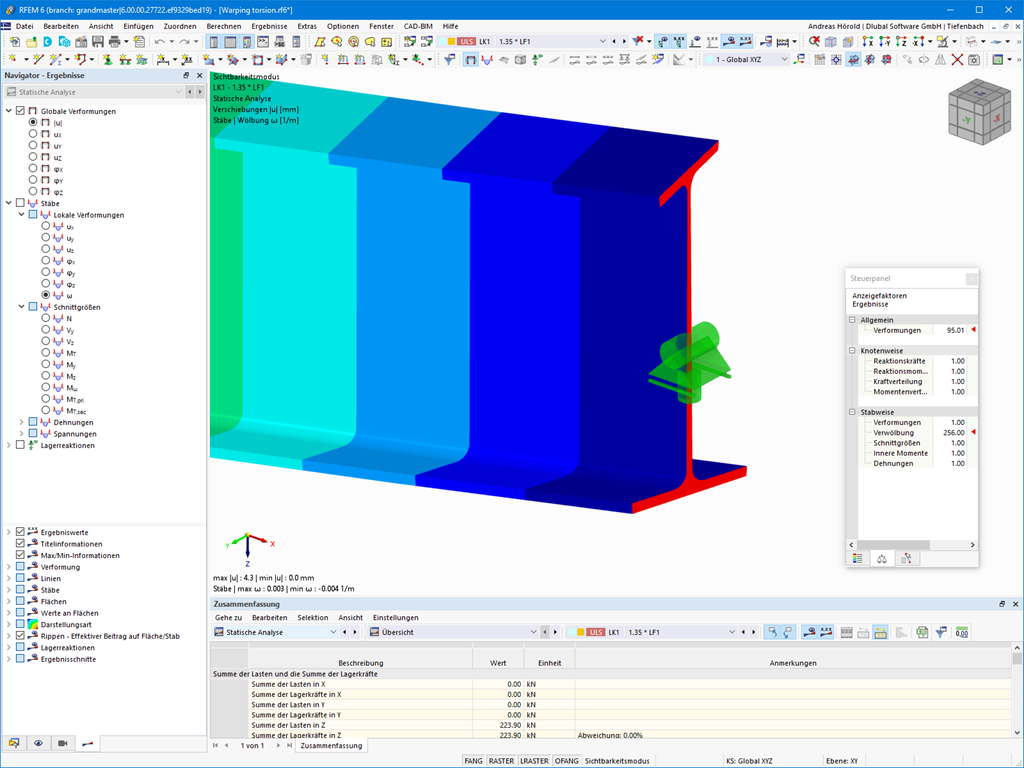

• Rappresentazione grafica della deformazione torsionale delle sezioni trasversali delle aste nella figura di deformazione
• Integrazione completa in RFEM e RSTAB

Il calcolo della torsione a deformazione avviene sull'intero sistema. Durante questo processo, viene considerato il 7° grado di libertà aggiuntivo per il calcolo dell'asta. In questo modo, le rigidità degli elementi strutturali collegati sono automaticamente considerate. Non è quindi necessario definire rigidezze delle molle sostitutive o condizioni di appoggio per un sistema isolato.

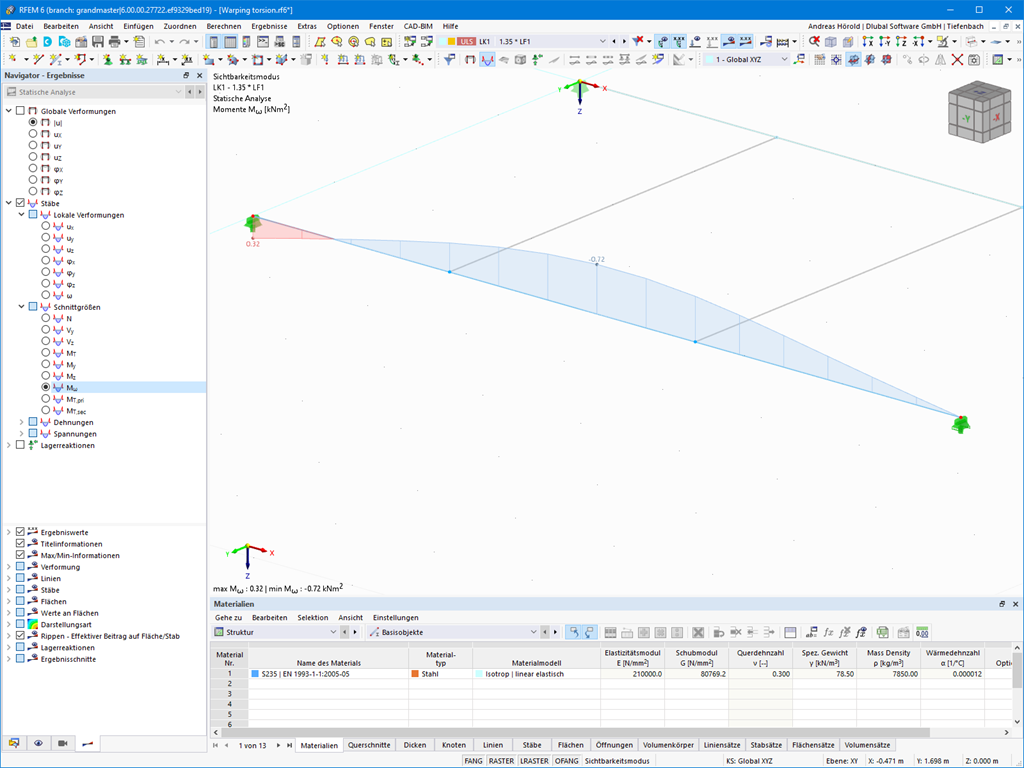

È possibile utilizzare in seguito le sollecitazioni interne dal calcolo con torsione a deformazione negli add-on per il dimensionamento. Considerare il momento di deformazione e il momento torcente secondario in base al materiale e alla norma scelta. Un'applicazione tipica è la verifica di stabilità secondo la teoria del secondo ordine con imperfezioni nella costruzione in acciaio.

Lo sapevi? L'applicazione non è limitata solo a sezioni sottili in acciaio. Ciò consente, ad esempio, anche il calcolo del momento di ribaltamento ideale di travi con sezioni in legno massiccio.
