结构分析软件与 BIM

基于 BIM 方法进行三维建模和设计

Dlubal 结构设计与分析软件可以基于建筑信息模型方法(BIM)进行建模和设计。

软件可以基于 BIM 进行设计的首要原因是通过在 RFEM 和 RSTAB 中集成的大量数据交换接口。

  • BIM 设计
  • BIM 设计

RFEM 与 Nemetschek Allplan (*.asf)的接口

通过 Nemetschek 的 ASF 文件格式,RFEM 支持广泛使用的 CAD 程序。您可以选择不同的导出选项来交换数据。

1

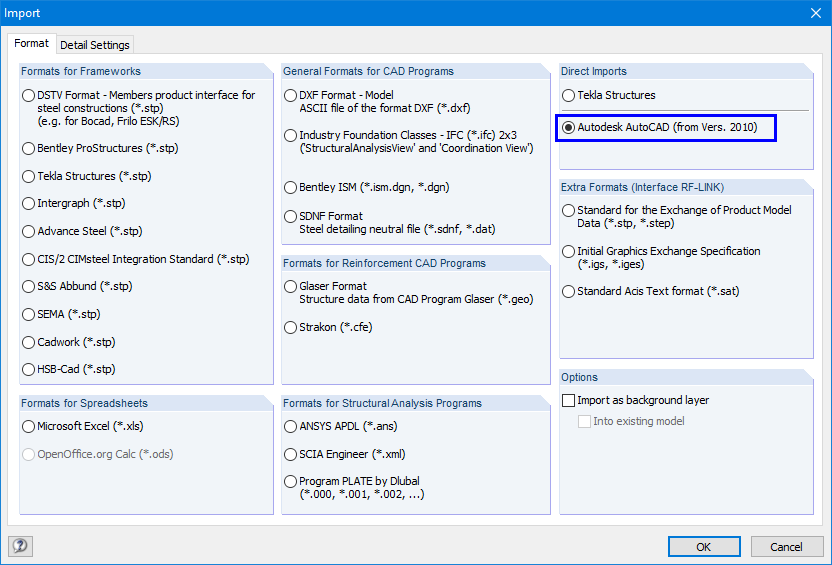

导入到 RFEM

通过 IFC 文件可以将一个或多个面导入到 RFEM 中。 结构的数据像节点、线或材料等将被导出。

例如楼板面可以导出为 DXF 格式,并在 RFEM 中显示为背景层。

2

导出到 Allplan

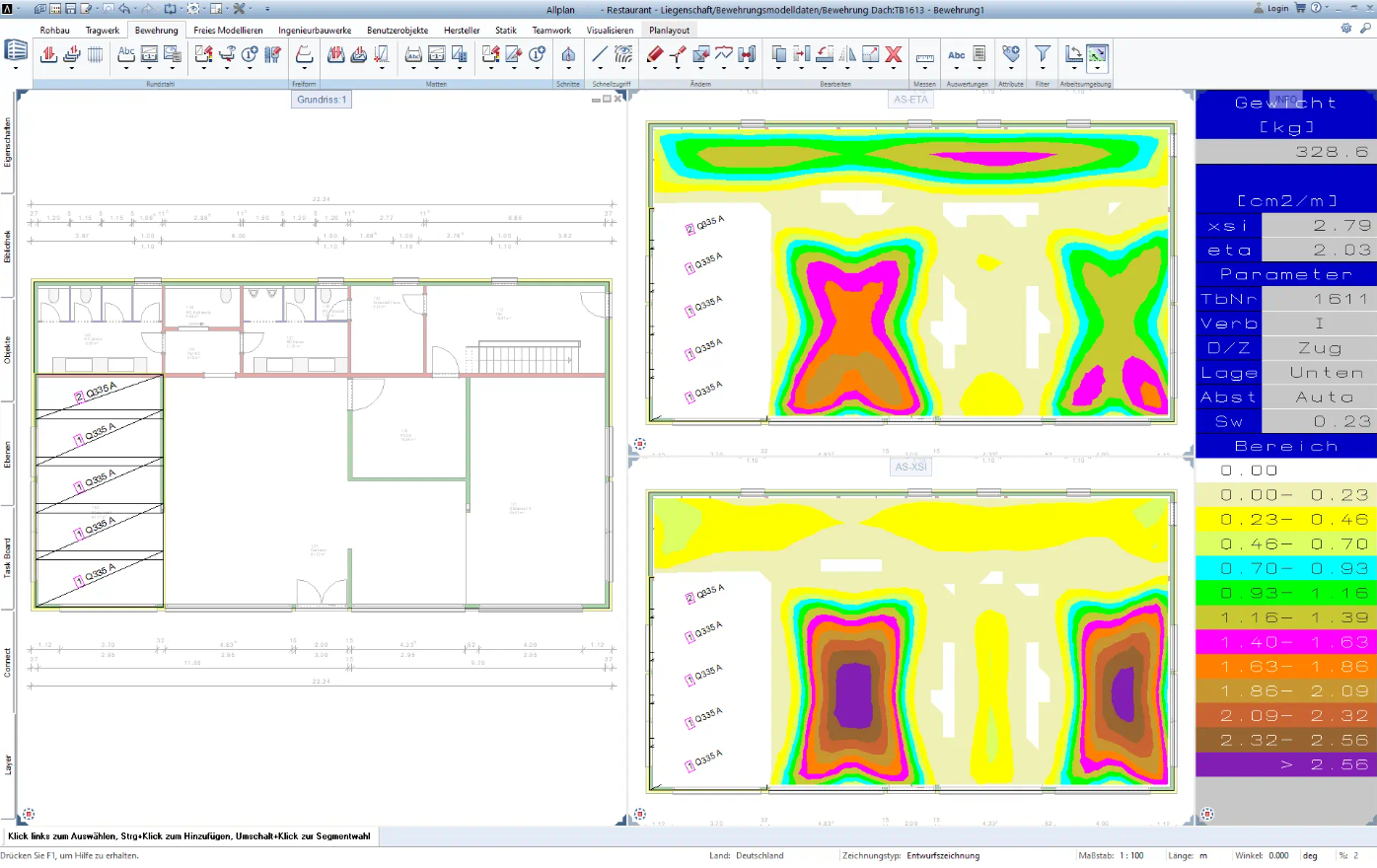

RF-CONCRETE 得出的配筋可以通过 ASF 文件导出到 Allplan。 然后在 Allplan 中显示配筋轮廓线或 FEM 配筋彩图。

如果在面中布置了钢筋,则 FEM 配筋彩图将会被进行调整,即从需要的钢筋值中减去当前布置的钢筋值。

3

Allplan2Dlubal 插件

使用 Allbau Software GmbH 公司的 Allplan2Dlubal 插件,可以将 Allplan 模型自动生成用于 Dlubal 结构分析软件的包含面和杆件的模型。

在这个过程中非支承构件会被忽略(但是它们可以被视为荷载),支承构件会作为杆件和面被导入到 RFEM 中。
