结构设计与分析软件& BIM

SCIA Engineer 接口

在 RFEM 和 RSTAB 中可以通过 XML 接口导入结构分析软件 SCIA Engnineer 的模型。

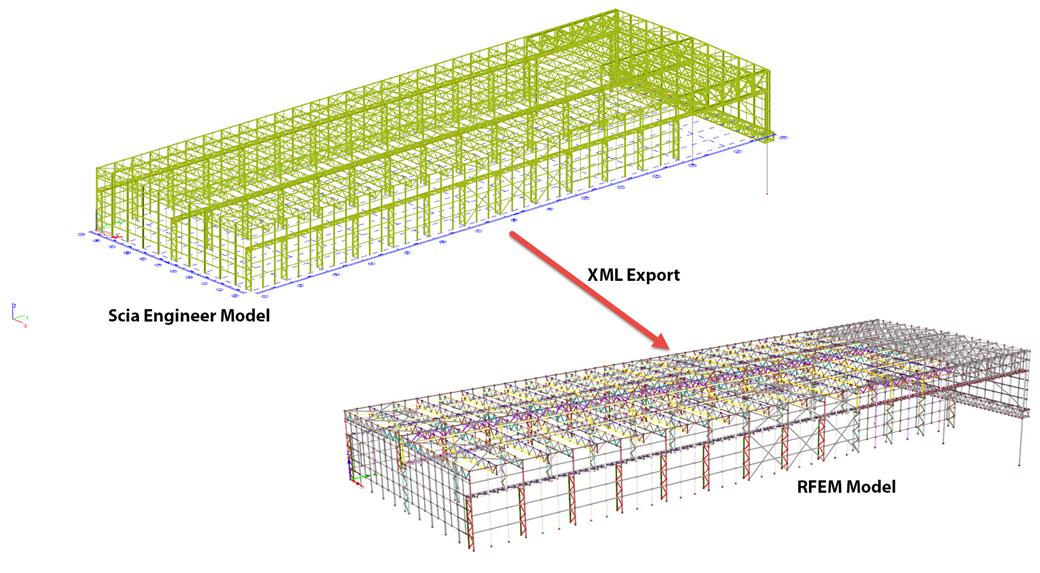

  1. Data exchange between SCIA Engineer and RFEM

    导入到 REFM/RSTAB

    在软件 SCIA Engineer 中必须先生成一个 XML 导出文件,然后将其导入 RFEM / RSTAB。

    除了节点和杆件等几何数据外,还可以导入载荷和载荷工况。

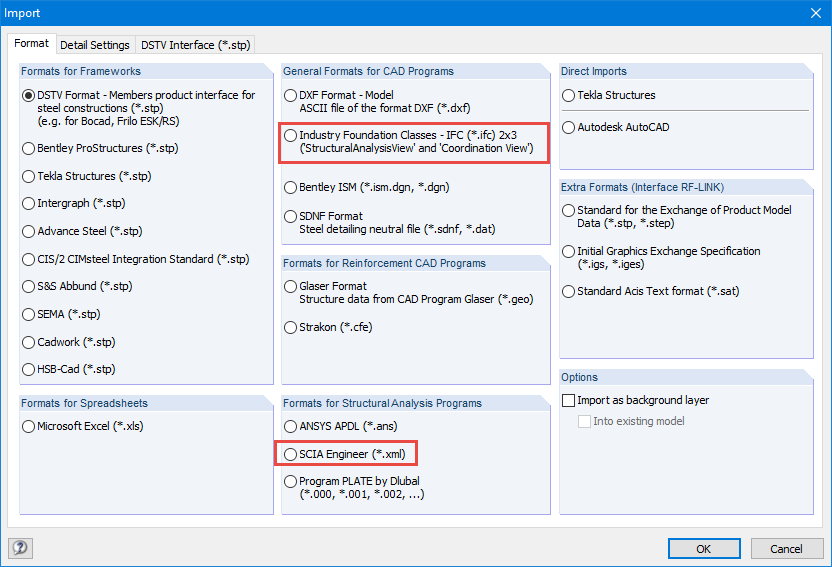

  2. IFC and XML interface

    IFC 接口作为选择之一

    软件 SCIA Engineer 的 IFC 模型可以引用到 RFEM / RSTAB 中。 该模型被导入到 RFEM / RSTAB 中,并且可视化,其结构构件可以被转换为 RFEM / RSTAB 中的对象(杆件、面、体单元)。

    被引用参考的 IFC 协调视图模型可以与 RFEM / RSTAB 中的计算模型平行显示。 该接口仅包含几何数据而没有荷载信息。
