Interfejs między RFEM i Nemetschek Allplan

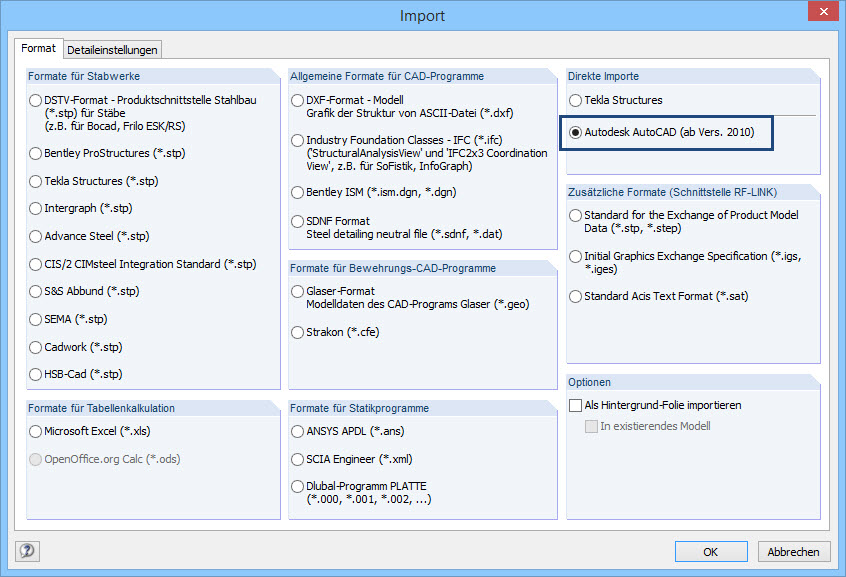

Import w RFEM
Za pomocą plików IFC można importować jedną lub więcej powierzchni do RFEM. Eksportowane są dane konstrukcyjne, takie jak węzły, linie lub materiał.
Na przykład, w postaci pliku DXF można eksportować rzut piętra, a następnie wyświetlić go jako warstwę tła w RFEM.
Eksport do Allplan

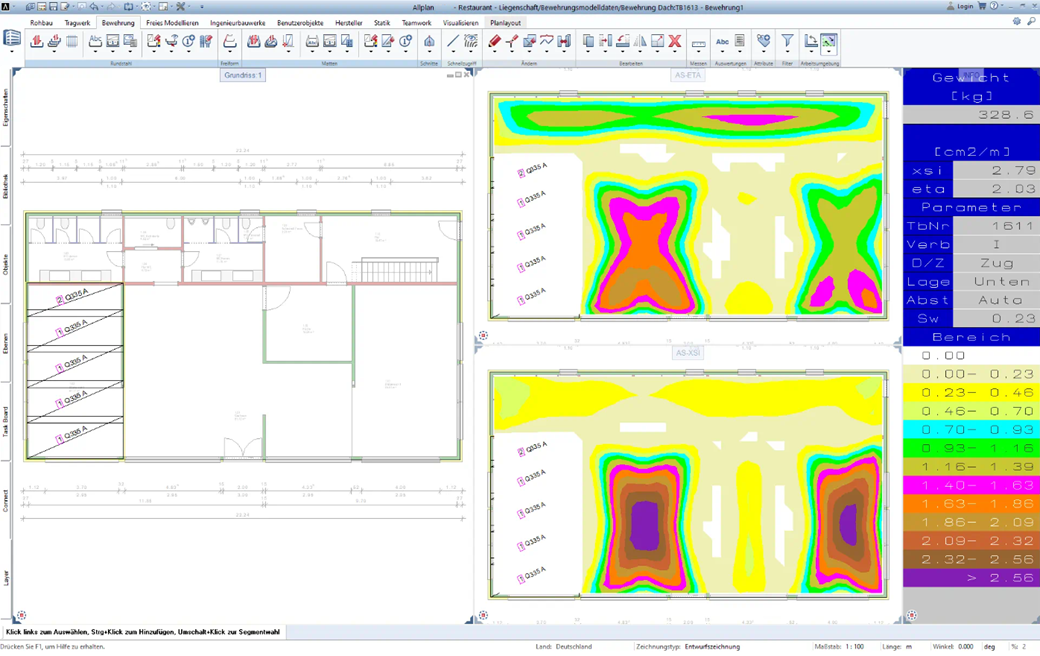

Zbrojenie zdefiniowane w RF-CONCRETE można eksportować do Allplan jako plik ASF. Allplan wyświetla zarysy zbrojenia oraz jego analizę zgodnie z MES w postaci kolorowej grafiki.
W przypadku, gdy powierzchnia zawiera zbrojenie, kolorowa grafika zbrojenia zgodnie z MES zostanie odpowiednio dostosowana, tzn. od wartości wymaganego zbrojenia zostają odjęte wartości faktycznego zbrojenia.
W programach RFEM 6 i RSTAB 9 można eksportować grafikę liniową do formatu SVG (grafika wektorowa).
SVG to skrót od Scalable Vector Graphics i jest formatem opartym na XML, służącym do wyświetlania dwuwymiarowej grafiki wektorowej. Takie grafiki wektorowe można skalować bez żadnych strat. Pliki SVG można edytować za pomocą edytorów tekstu, umieszczać na stronach internetowych i otwierać w popularnych przeglądarkach.
Wartości z tabel przygotowane z tabeli Excel można importować do RFEM 6 / RSTAB 9, pojedynczo lub wszystkie na raz. Aby przeprowadzić import, należy zainstalować wtyczkę w programie Microsoft Excel zgodnie z FAQ.
Czy wiecie, że...? Wszystkie tabele RFEM/RSTA wraz z wynikami, mogą być eksportowane pojedynczo lub wszystkie na raz, bezpośrednio do tabeli w Excel lub do pliku CSV. Dostępnych jest kilka opcji:
- Z nagłówkami tabeli
- Tylko wybrane obiekty
- Tylko wypełnione wiersze
- Tylko wypełnione tabele
- Eksportuj dane jako zwykły tekst
W ten sposób można precyzyjnie kontrolować dane do eksportu i nimi zarządzać. Zapisane wzory można eksportować bezpośrednio do tabeli lub jako osobną tabelę, tak jak w przypadku wykorzystanych parametrów.
Korzystaj z interfejsów, aby pracować wydajniej. Konstrukcje można importować w formacie DXF jako linie z programu Autodesk AutoCAD do programu RFEM 6/RSTAB 9.
Ponadto różne obiekty (na przykład przekroje) z programu RFEM 6/RSTAB 9 można eksportować do osobnych warstw w programie Autodesk AutoCAD.
Jak utworzyć nowy model z aktywowanym rozszerzeniem?
